Questo articolo fornisce i passaggi per rimuovere e sostituire la batteria CMOS nei computer con touchscreen EloPOS o i-Series 2.0 da 22 pollici e 15 pollici*.

Si prega di leggere attentamente la procedura prima di tentare di eseguirla. Se non si ha esperienza o non ci si sente a proprio agio nel disassemblare apparecchiature elettroniche, si prega di non tentare. I danni che si verificano durante l'esecuzione di questa procedura non sono coperti dalla garanzia Elo. Puoi inviare l'unità al Centro di Riparazione Autorizzato Elo per avere la batteria CMOS sostituita, per istruzioni vai QUI

Passaggi per rimuovere e sostituire la batteria CMOS nei dispositivi da 22 pollici e 15 pollici* EloPOS e i-Series 2.0 con Windows.

1. Disconnetti l'alimentazione e posiziona l'unità EloPOS da 22” o i-Series 2.0 da 22” con Windows a faccia in giù su una superficie protettiva.

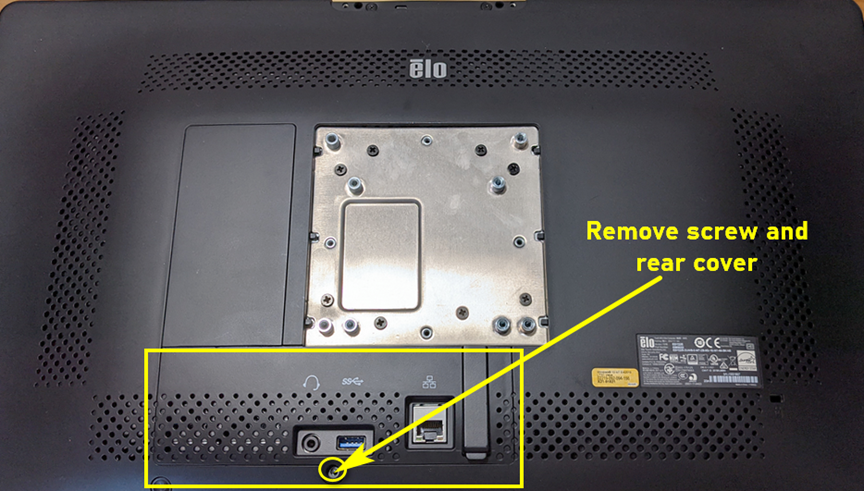

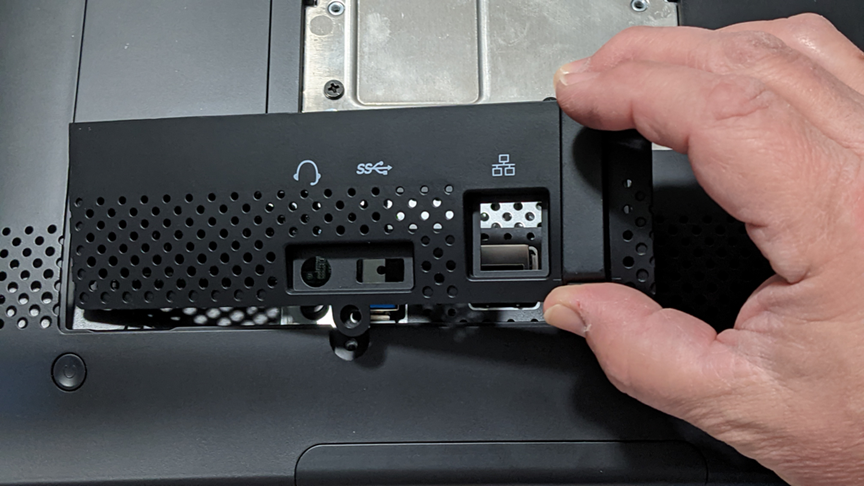

2. Rimuovi la vite dal coperchio dell'SSD e rimuovi il coperchio.

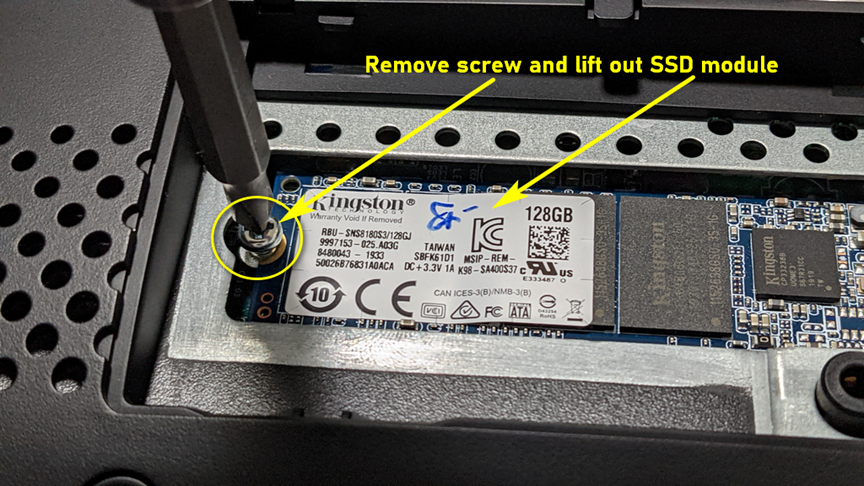

3. Rimuovi la vite dell'SSD e solleva il modulo SSD fuori dall'unità.

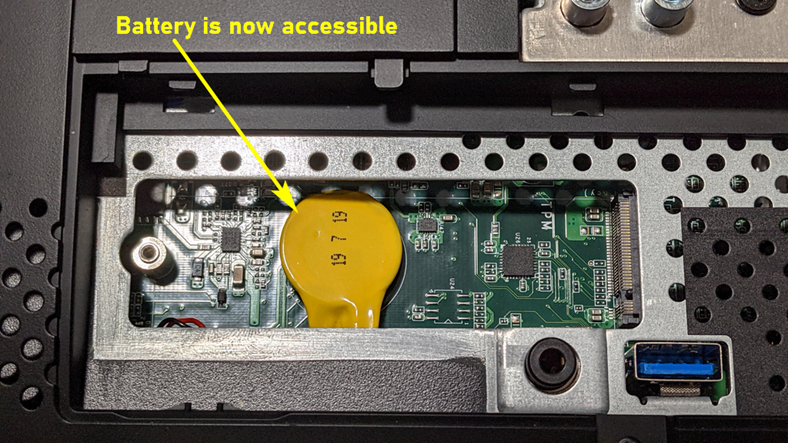

4. La batteria CMOS è ora accessibile.

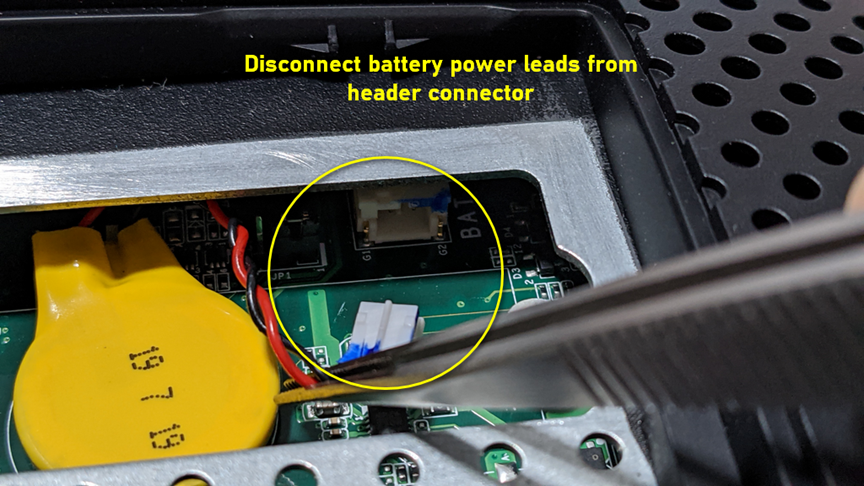

5. Disconnetti i cavi di alimentazione della batteria dalla connessione header.

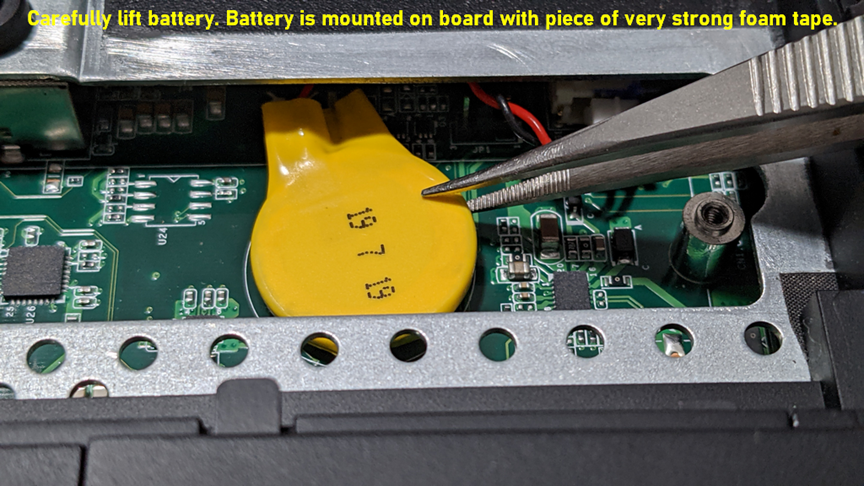

6. Sollevare con cura la batteria CMOS fuori dall'unità. Fai attenzione, la batteria è montata con un adesivo molto forte, fai attenzione a non rompere la scheda del circuito.

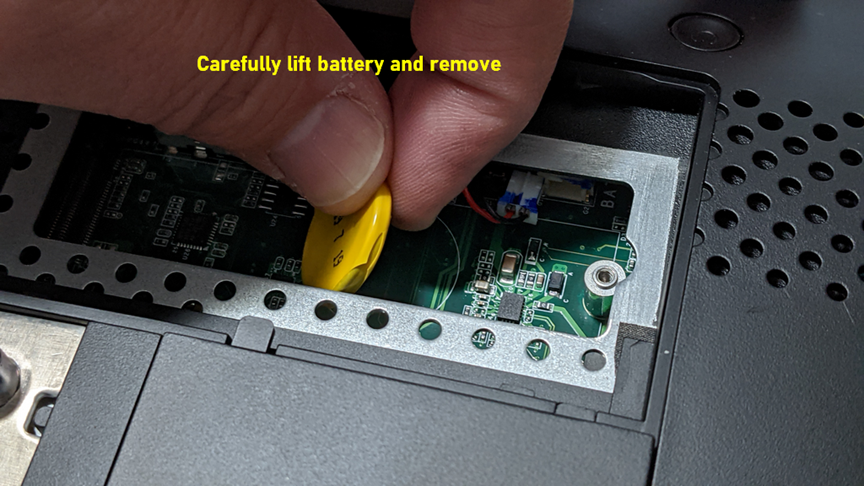

7. Una volta che l'adesivo è allentato, usa le dita per sollevare la batteria verso l'alto e fuori dall'unità.

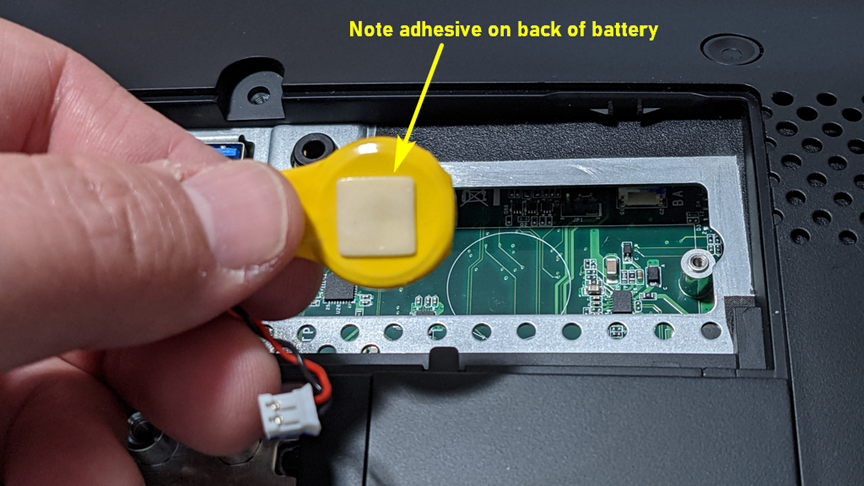

8. La foto qui sotto mostra l'adesivo sul retro della batteria.



9. Sostituisci la batteria CMOS con una nuova e rimonta utilizzando il metodo inverso rispetto al disassemblaggio.

• Batteria CMOS di ricambio = CR-2032 3V con cavi e adesivo.

10. Dopo aver eseguito questa procedura, sarà necessario ripristinare data e ora nel BIOS.
