Questo articolo fornisce le specifiche del controller di bus E281-4035 IntelliTouch
Vedi di seguito le specifiche del controller di bus E281-4035 IntelliTouch.

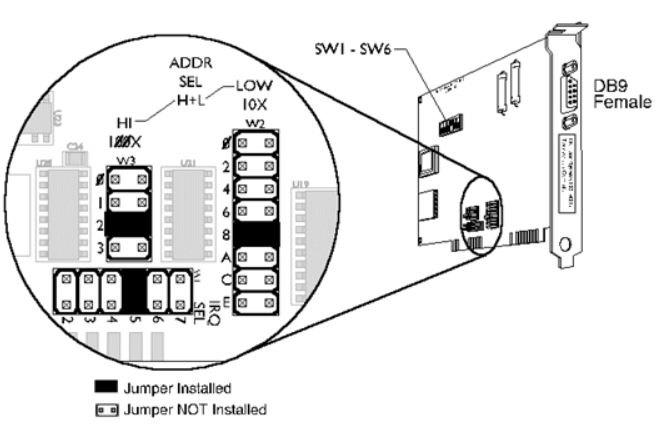

Il controller E281-4035 utilizza solo quattro porte I/O consecutive, ma occupa 32 porte I/O consecutive (0x20). L'indirizzo base I/O è selezionato dai jumper W3 e W2. Nell'esempio sopra, l'indirizzo base I/O è 280H (predefinito di fabbrica).
(Valore W3 x 100) + (Valore W2 x 10)
(2 x 100) + (8 x 10) = 280H
Il jumper W1 seleziona l'IRQ. Nell'esempio sopra, è selezionato l'IRQ 5.
Impostazioni Switch
1 Predefinito di fabbrica |
Requisiti di alimentazione
- 5 VDC (±5%) @ 0.3 Ampere
- 12 VDC (-5%, +10%) @ 0.1 Ampere
- -12 VDC (±10%) @ 0.04 Ampere
- Ripple per tutte le tensioni <0.150 v="V" p-p="p-p"></0.150>
