Linee guida per l'integrazione: sigillare gli schermi touch PCAP
L'integrazione corretta degli schermi touch capacitivi proiettati (PCAP) di Elo — ora parte di Zebra Technologies consente la creazione di sigilli robusti a prova di polvere e impermeabili. A seconda del tuo design e dei metodi di integrazione, i sigilli possono essere progettati per soddisfare gli standard NEMA 4, NEMA 12 e IP65.
Regole critiche per il posizionamento e i materiali:
- Il sigillo o la guarnizione non deve mai toccare l'area attiva dello schermo touch. Deve essere applicato solo attorno alla regione del bordo inattivo del vetro di copertura per prevenire attivazioni accidentali.
- Utilizzare sempre materiali non conduttivi per il sigillo.
- Evitare elastomeri vulcanizzati con zolfo. Lo zolfo può attaccare chimicamente e degradare il pattern dell'elettrodo in argento all'interno del sensore dello schermo touch.
Raccomandazioni sui materiali per guarnizioni
Quando si progettano barriere a prova di polvere o impermeabili, si raccomandano le seguenti specifiche di materiale per garantire prestazioni a lungo termine:
| Tipo di sigillo | Materiali raccomandati | Dettagli di applicazione |
|---|---|---|
| Sigillo contro polvere e sporcizia | Guarnizioni in schiuma a cellula aperta. | Applicato leggermente tra lo schermo touch e il frontale. |
| Sigillo impermeabile | Siliconi, poliuretani e poliolefine saturo (cross-linking con irraggiamento ad alta energia, perossido o altri cross-linking chimici). | Guarnizioni elastomeriche applicate alla regione del bordo inattivo del vetro di copertura per prevenire l'ingresso di liquidi. |
Sigillatura per classificazioni IP specifiche

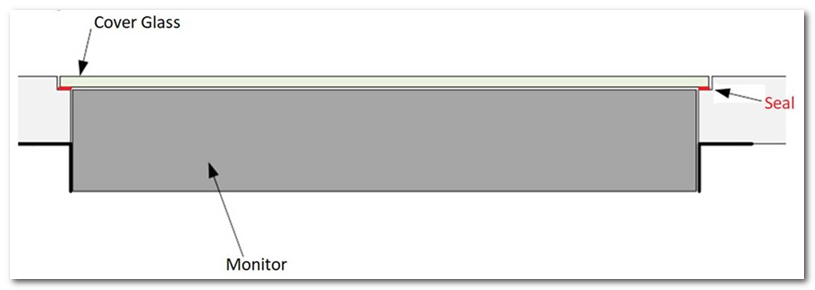

Se la tua applicazione richiede una classificazione IP specifica di alta qualità (ad es., chioschi all'aperto o ambienti industriali), Elo raccomanda di utilizzare uno strato di protezione frontale in vetro di copertura con uno spessore fino a 6mm.
- Installare lo strato di protezione frontale in vetro di copertura (fino a 6mm di spessore) sopra il sensore touch.
- Accedere al menu On-Screen Display (OSD) del monitor e abilitare l'impostazione di configurazione "Touch Through".
- Sigillare il vetro di copertura direttamente al frontale del tuo involucro per finalizzare la barriera di protezione.
```
