Questo articolo descrive come funziona la tecnologia PCAP

Il rilevamento touch capacitivo proiettato (PCAP) è la tecnologia attualmente utilizzata in tutti i tablet e smartphone di fascia alta ora facilmente accessibili nella maggior parte delle applicazioni commerciali.

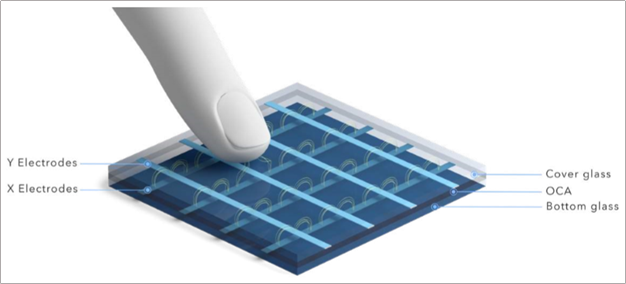

Come funziona:

• File e colonne di conduttori trasparenti
• Pulsazioni elettriche inviate attraverso elettrodi di drive
• Elettrodi di ricezione captano il segnale tramite accoppiamento capacitivo
• Oggetti conduttivi (dito, stilo PCAP) che toccano lo schermo alterano l'accoppiamento capacitivo, che è rilevato dal controller touch
• La vera posizione di più tocchi simultanei è trasmessa dal controller al dispositivo host (tipicamente tramite interfaccia USB o I2C)

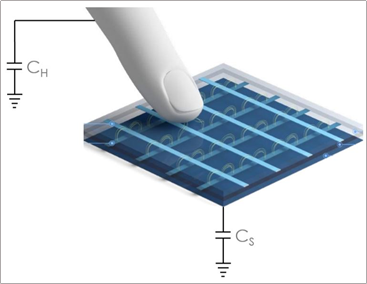

Auto-Capacitance

• Capacità di un singolo elettrodo a terra – CS
• Ogni elettrodo viene misurato singolarmente.
• Un stilo conduttivo (dito o altro) aggiunge capacità a terra.
• Questo cambiamento di carica è misurato dal controller.

Vantaggi principali

• 12+ punti di vero multi-touch
• Risposta al tocco veloce e sensibile
• Alta precisione e linearità
• Eccellente chiarezza ottica
• Durabilità a lungo termine
• Funzionamento senza deriva richiede nessuna calibrazione
• Fornisce l'aspetto, la sensazione e le prestazioni familiari di telefoni e tablet consumer
