Questo articolo fornisce specifiche per P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

Vedi di seguito le specifiche per P/N: E538507: ELO-KIT-CABLE-DVI-D-to-HDMI

E538507

• Descrizione: kit cavi Elo, cavo DVI-D a HDMI1.4
• Il cavo DVI-D a HDMI deve includere due tipi di plug. Da un lato deve esserci un plug maschio DVI-D (Single Link) standard e dall'altro lato un plug maschio HDMI 1.4 Type A standard.
• lunghezza: 1.8m (6 piedi)
• Colore: Nero
• Tutti i cavi e connettori devono essere conformi a PC-99

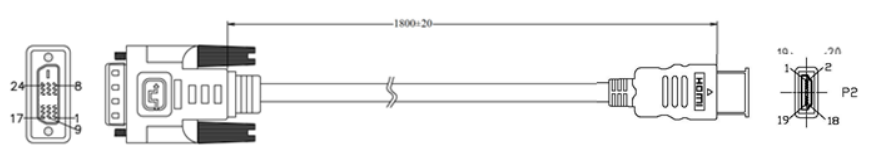

Disegni:

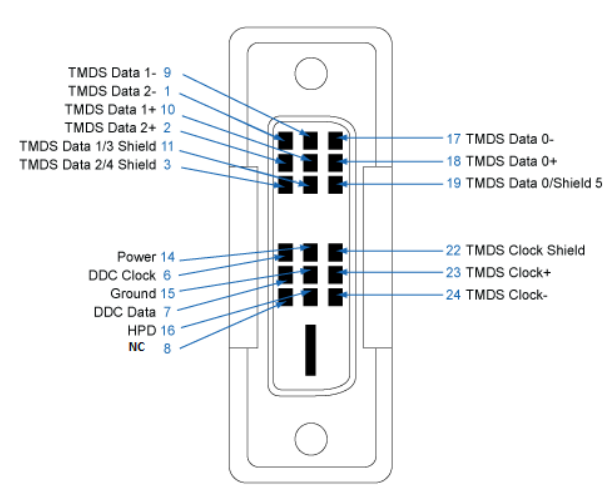

Il diagramma di cablaggio DVI-D (Single Link) deve essere come segue:

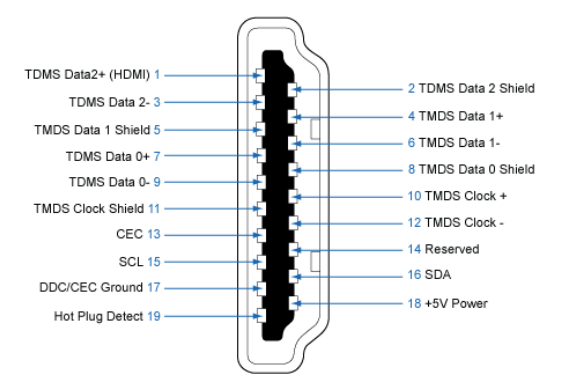

Il diagramma di cablaggio standard HDMI 1.4 Type A deve essere come segue:
