Questo articolo fornisce le specifiche per P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP
Di seguito sono indicate le specifiche per Elo P/N: E583090: ELO-KIT-CABLE-DVI-D-to-DP.
E583090
- Descrizione: Cavo video DVI-D a DisplayPort da 1,8 m
- Il cavo DVI-D a DisplayPort deve includere due tipi di connettori. Un lato deve essere un connettore maschio DVI-D (Dual Link) standard e l'altro lato un connettore maschio DisplayPort 1.2 standard.
- Lunghezza: 1,8 m (6 piedi)
- Colore: Nero
- Tutti i cavi e i connettori devono essere conformi a PC-99

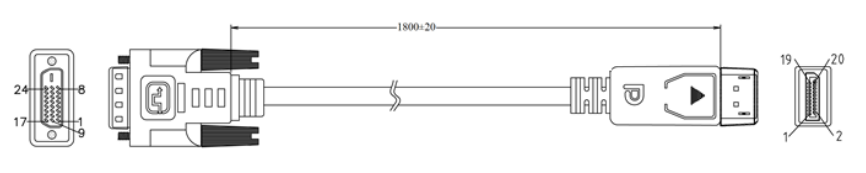

Disegni:

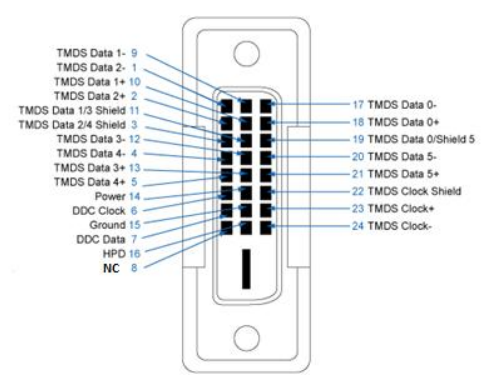

Il diagramma di cablaggio DVI-D (Dual Link) deve essere come segue:

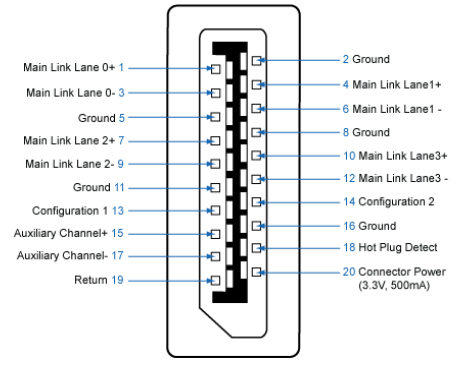

Il diagramma di cablaggio standard DisplayPort 1.2 deve essere come segue:
