Questo articolo fornisce i passaggi per testare il GPIO sui dispositivi I-Series 4.0 di Elo per Android.

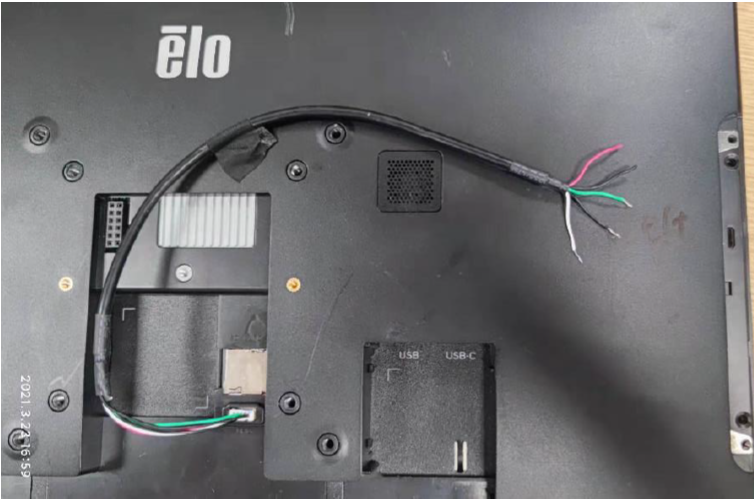

- Utilizzando il Kit Cavo GPIO: P/N: E211544 o un cavo simile. Avvia l'app ELO Peripheral Test e inserisci il cavo GPIO nella connessione GPIO sul retro del dispositivo I-Series 4.0.
| Passo | Azione | Risultato Atteso |
|---|---|---|
| a | Collegare il filo bianco al filo nero | GPIO81 dovrebbe andare a Low |
| b | Collegare il filo verde al filo nero | GPIO82 dovrebbe andare a Low |
| c | Misurare la tensione sul filo rosso | Dovrebbe riportare 5V |
| d | Impostare l'uscita GPIO80 a Low | La tensione dovrebbe scendere a 0V |
