Questo articolo fornisce i passaggi necessari per installare un 0702L sul retro di un'unità i-Series 4.0

Passaggi per installare il monitor touchscreen Elo 0702L come display per clienti nella parte posteriore di un supporto i-Series 4.0.

Hardware Necessario

• P/N: E796382, Monitor Touchscreen 0702L
• Elo i-Series 4.0 Slate con Supporto
• 4x Viti Phillips M4 x 0.5 x 18mm
• Cacciavite Phillips

Software Necessario

• DisplayLink Presenter per Android

Passaggi

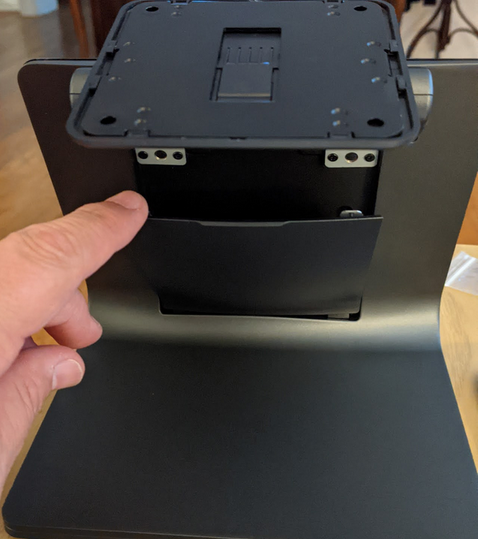

1. Rimuovere il coperchio del cavo dalla parte anteriore del supporto

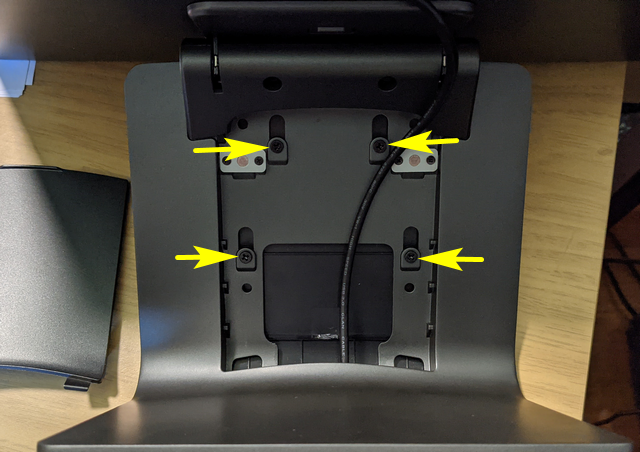

2. Rimuovere le 4 viti indicate di seguito

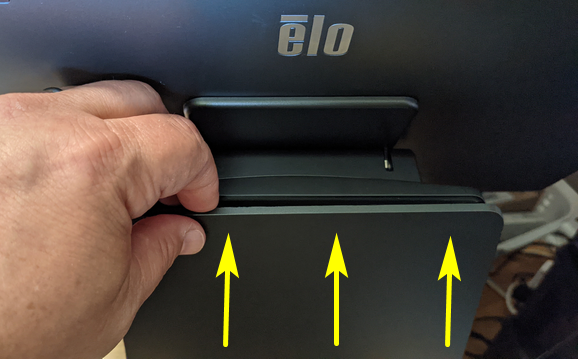

3. Scorrere il coperchio posteriore verso l'alto e rimuoverlo dal supporto

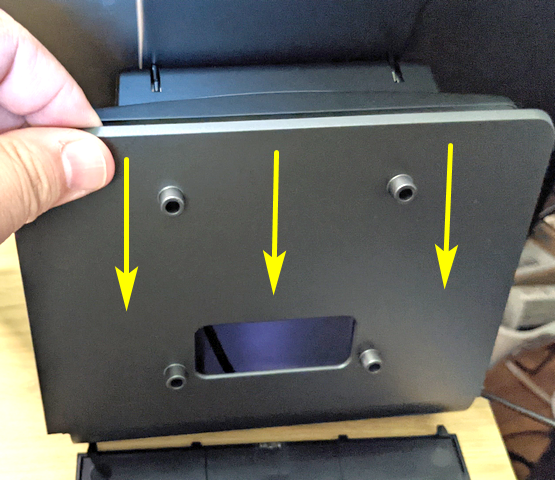

4. Inserire l'adattatore di montaggio VESA da 75 mm nella parte posteriore del supporto

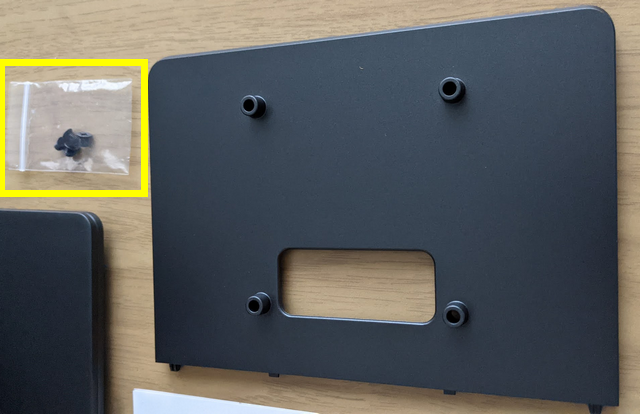

5. Utilizzare le viti Phillips fornite con il supporto i-Series 4.0 per fissare l'adattatore di montaggio VESA al supporto

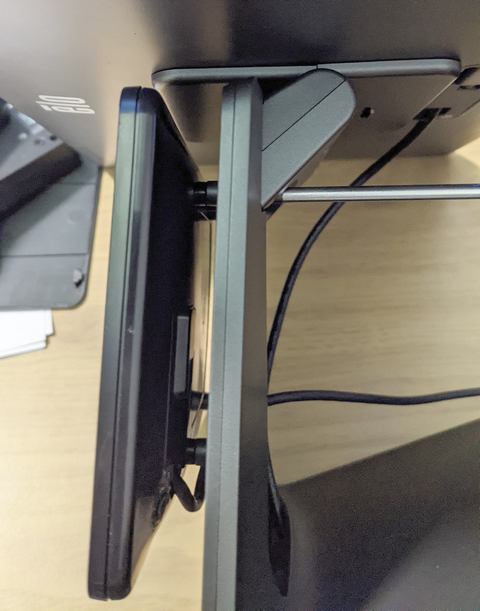

6. Allineare il monitor touchscreen 0702L con i 4 perni di montaggio sull'adattatore di montaggio VESA e assicurarlo con le viti Phillips M4 x 18mm




7. Instradare il cavo Y del 0702L attraverso la via del cavo sul supporto e collegare i connettori USB al hub USB i-Series 4.0

8. Riposizionare il coperchio del cavo sulla parte anteriore del supporto

9. Scaricare e installare l'app DisplayLink Presenter

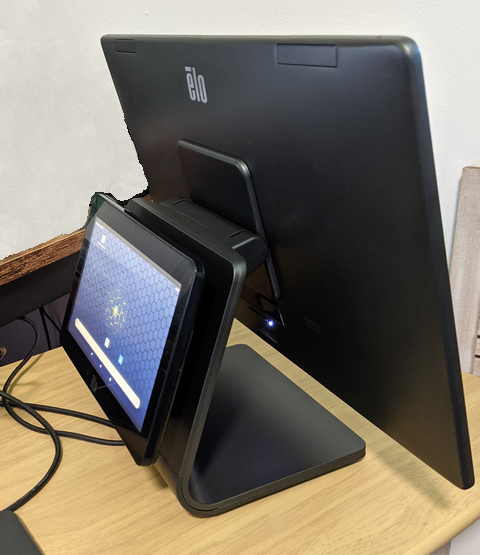

10. Il monitor touchscreen 0702L dovrebbe ora essere completamente funzionante
