Discontinuazione e Specifiche: Kit di Montaggio Laterale per IDS 4202L e 4602L (P/N: E329508)
Pubblico: Pubblico / Clienti Elo, Integratori di Chioschi e Tecnici sul Campo
Tipo di Articolo: Riferimento al Ciclo di Vita del Prodotto e Accessorio Hardware
⚠️ Stato del Prodotto: Fine Vita (Discontinuato)
Il Kit di Montaggio Laterale (P/N: E329508 / ELO-IDS02S-SIDEMOUNT-BKT-R) per i display interattivi di segnaletica digitale (IDS) 4202L e 4602L è stato ufficialmente discontinuato il 8 Giugno 2021. L'inventario di fabbrica è stato esaurito e non sono disponibili parti di ricambio dirette.
Riferimento: PMB 745: Avviso di Transizione Elo – Display Interattivi 4602L
Contenuti del Kit e Lista di Controllo Hardware
| Qtà | Descrizione del Componente | Note |
|---|---|---|
| 4× | Supporti per Chioschi a Montaggio Laterale | Supporti di interfaccia del telaio |
| 4× | Supporti a Montaggio Laterale | Targhette di montaggio per l'involucro |
| Set | Viti M4 × 8 mm | Include rondelle di bloccaggio a molla integrate |
| 1× | Volantino delle Istruzioni di Installazione | Procedura stampata su foglio A5 in bianco e nero |

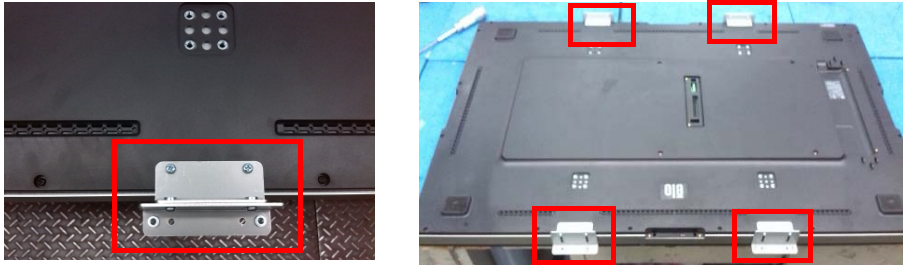

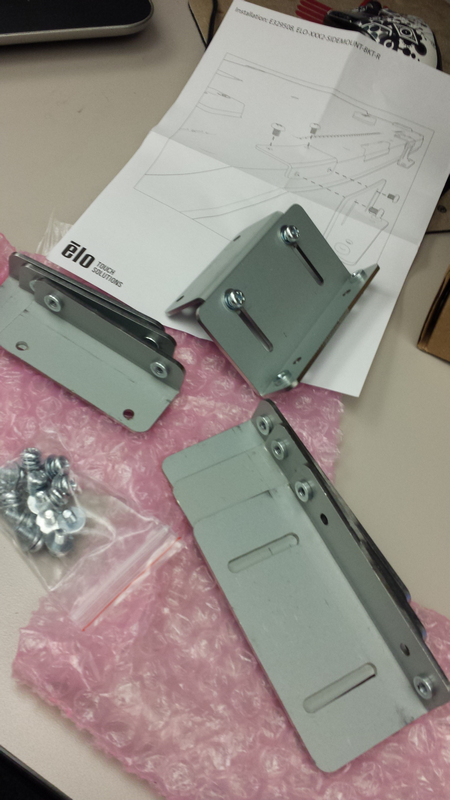

Componenti e Foto Hardware del Supporto

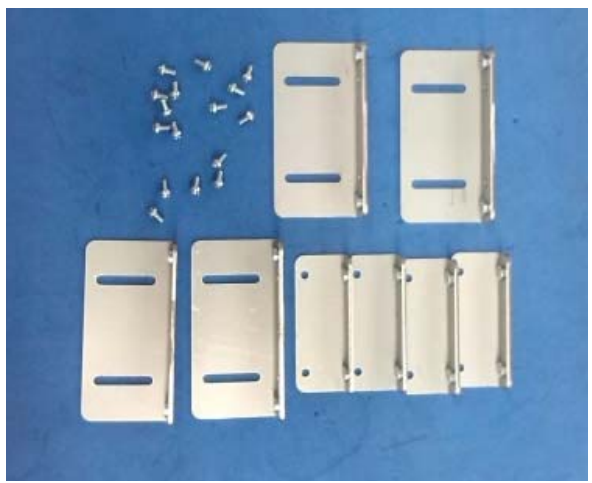

Componenti del Supporto a Montaggio Laterale:
Dimensioni del Supporto e Profili dei Fori:

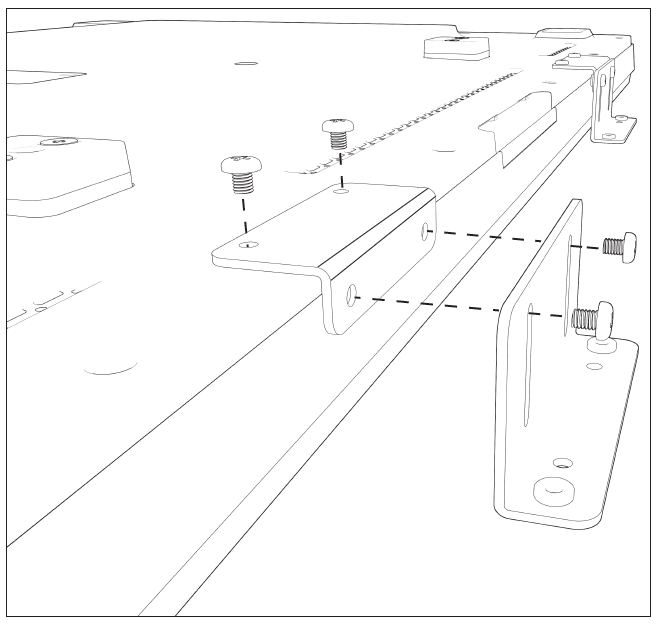

Diagramma di Assemblaggio e Montaggio del Telaio
ℹ Guida al Montaggio: Quando si montano a filo i display 4202L o 4602L all'interno di involucri per chioschi, utilizzare le viti M4 × 8mm con rondelle a molla per attaccare i supporti ai punti di montaggio filettati designati come illustrato sopra.
