Questo articolo fornisce istruzioni passo-passo per aggiornare il firmware del controllore touch capacitivo proiettato (PCAP) sui monitor touch Elo 1099L Outdoor Open-Frame. Questa procedura può essere utilizzata per aggiornare il firmware del controllore touch o ripristinare un controllore che opera in modalità bootloader.
Assicurati che l'alimentazione al monitor e la connessione USB rimangano stabili durante l'aggiornamento del firmware. Non scollegare il cavo USB, rimuovere l'alimentazione o spegnere il monitor mentre il firmware è in fase di scrittura. Interrompere il processo di aggiornamento potrebbe danneggiare il firmware del controllore touch.
Procedura di Aggiornamento Passo-Passo
- Scarica il Pacchetto di Aggiornamento del Firmware: Scarica il seguente pacchetto utility per il firmware: Test_Tool_PCFG0377_v00_T3_CM_250704.zip .
-
Estrai i File:
Estrai il contenuto dell'archivio ZIP scaricato in una cartella dedicata
sul PC host Windows, come
C:\Elo_Firmware\. -

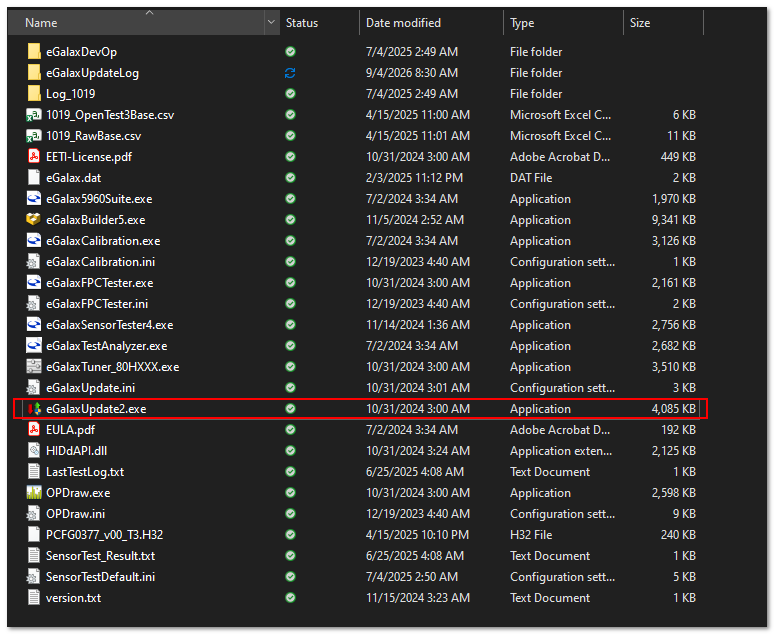

Avvia l'Utility di Aggiornamento del Firmware:
Collega il cavo USB del touch 1099L al PC host Windows. Apri la cartella
estratta, fai clic destro su
eGalaxUpdate2.exee seleziona Esegui come amministratore. -

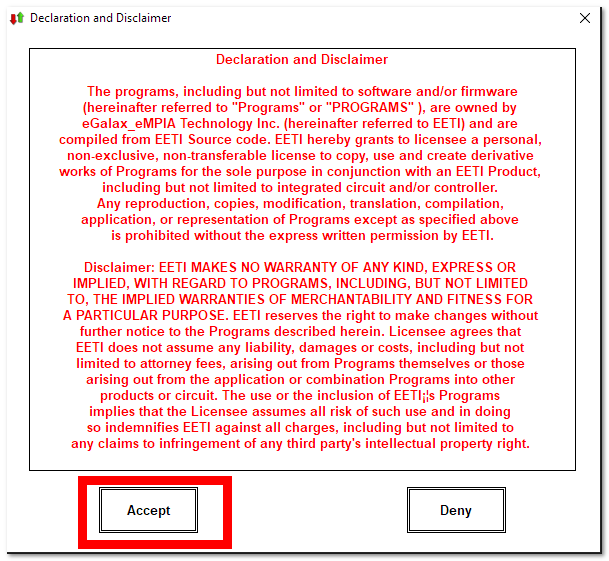

Accetta i Termini di Licenza:
Rivedi il messaggio di licenza e clicca Accetta per continuare.
Quando l'utility viene avviata, scansiona automaticamente la connessione USB per il controllore touch. Quando viene rilevato, le informazioni del controllore vengono visualizzate nel pannello Controllore Corrente sul lato sinistro dell'utility.
-

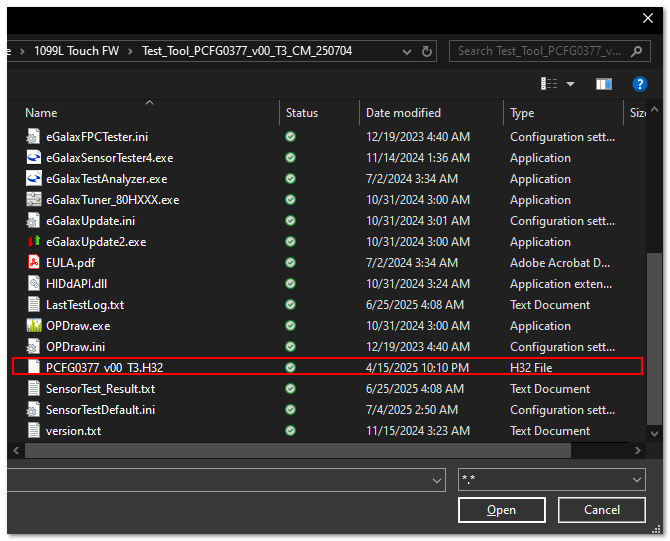

Carica l'Immagine del Firmware:
Clicca Carica Immagine, cerca i file di firmware estratti
e seleziona:
PCFG0377_v00_T3.H32.Dopo che il file è stato selezionato, l'utility convalida l'immagine del firmware e visualizza le sue informazioni sul lato destro dello schermo.

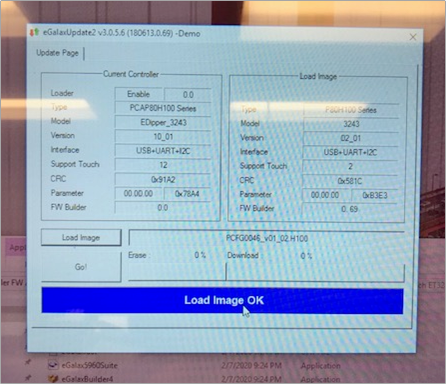

- Inizia l'Aggiornamento del Firmware: Clicca Avvia (o Carica Immagine OK, se visualizzato) per iniziare la scrittura del firmware sul controllore touch. Permetti che l'aggiornamento venga completato e verifica che il progresso raggiunga 100% prima di procedere.
-
Riavvia il Monitor e Verifica il Funzionamento:
- Chiudi l'utility eGalaxUpdate2.
- Scollega il cavo di alimentazione DC 12V dal monitor 1099L.
- Aspetta almeno 10 secondi.
- Ricollega il cavo di alimentazione e consenti al monitor e al controllore touch di riavviarsi. Verifica che la funzionalità touch HID standard funzioni normalmente.
Se il 1099L si riavvia normalmente e la funzionalità touch viene ripristinata, l'aggiornamento del firmware del controllore touch PCAP è completo.
