Questo articolo fornisce informazioni sul pannello di connessione 1502LM

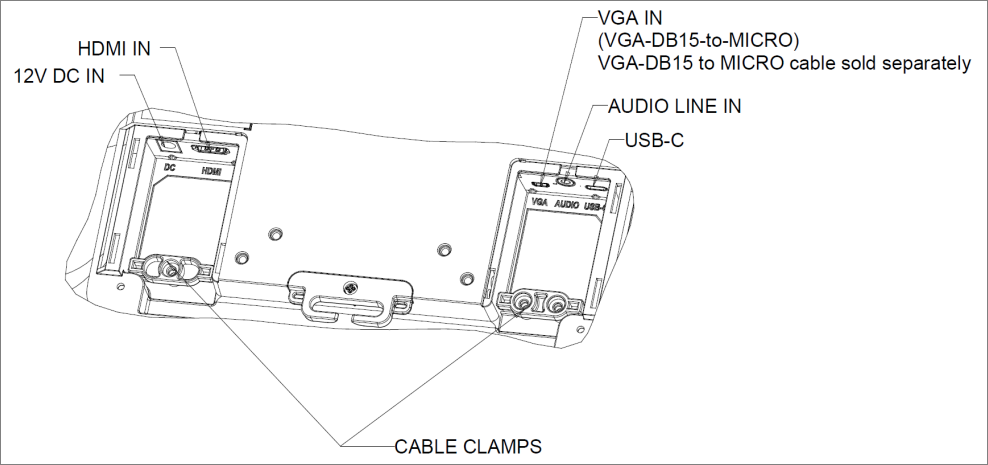

Di seguito viene descritto il pannello di connessione Elo 1502LM e le descrizioni delle connessioni.
- Nota: I punti di fissaggio dei cavi possono essere utilizzati per fissare i cavi con fascette. Basta passare le fascette attraverso i punti di fissaggio dei cavi e attorno al cavo per fissare le connessioni dei cavi.
Connessioni del monitor touch
- Sorgente video con HDMI e sorgente touch con USB Type-C:
1. Collega un'estremità dell'HDMI al connettore di ingresso HDMI del monitor e l'altra estremità alla tua sorgente video HDMI.
2. Collega il cavo touch USB (USB Type-A a Type-C) tra il connettore USB Type-C del monitor e la porta USB Type-A del tuo PC. Questo cavo supporta solo USB2.0.
3. Collega il cavo audio tra l'ingresso Audio del monitor e la tua sorgente audio (puoi anche utilizzare l'audio integrato tramite il cavo HDMI).
4. Collega il connettore di ingresso dell'adattatore di alimentazione alla fonte di alimentazione. Collega il connettore di uscita DC dell'adattatore di alimentazione alla presa di ingresso del monitor.
5. Il monitor touch viene spedito in uno stato OFF. Premi il pulsante di accensione per accenderlo.
2. Collega il cavo touch USB (USB Type-A a Type-C) tra il connettore USB Type-C del monitor e la porta USB Type-A del tuo PC. Questo cavo supporta solo USB2.0.
3. Collega il cavo audio tra l'ingresso Audio del monitor e la tua sorgente audio (puoi anche utilizzare l'audio integrato tramite il cavo HDMI).
4. Collega il connettore di ingresso dell'adattatore di alimentazione alla fonte di alimentazione. Collega il connettore di uscita DC dell'adattatore di alimentazione alla presa di ingresso del monitor.
5. Il monitor touch viene spedito in uno stato OFF. Premi il pulsante di accensione per accenderlo.
- Sorgente video con VGA e sorgente touch con USB Type-C:
1. Collega un'estremità del cavo VGA-DB15-a-MICRO (venduto separatamente Elo P/N: E710549) al connettore di ingresso VGA del monitor e l'altra estremità alla tua sorgente video VGA (serra le viti del cavo video sul connettore VGA per le migliori prestazioni).
2. Collega il cavo touch USB (USB Type-A a Type-C) tra il connettore USB Type-C del monitor e la porta USB Type-A del tuo PC. Questo cavo supporta solo USB2.0.
3. Collega il cavo audio tra l'ingresso Audio del monitor e la tua sorgente audio.
4. Collega il connettore di ingresso dell'adattatore di alimentazione alla fonte di alimentazione. Collega il connettore di uscita DC dell'adattatore di alimentazione alla presa di ingresso del monitor.
5. Il monitor touch viene spedito in uno stato OFF. Premi il pulsante di accensione per accenderlo.
2. Collega il cavo touch USB (USB Type-A a Type-C) tra il connettore USB Type-C del monitor e la porta USB Type-A del tuo PC. Questo cavo supporta solo USB2.0.
3. Collega il cavo audio tra l'ingresso Audio del monitor e la tua sorgente audio.
4. Collega il connettore di ingresso dell'adattatore di alimentazione alla fonte di alimentazione. Collega il connettore di uscita DC dell'adattatore di alimentazione alla presa di ingresso del monitor.
5. Il monitor touch viene spedito in uno stato OFF. Premi il pulsante di accensione per accenderlo.
- Sorgente video & touch con USB Type-C:
1. Collega il cavo USB Type-C a Type-C (venduto separatamente Elo P/N: E710364) tra il connettore USB Type-C del monitor e la porta USB Type-C del tuo PC.
2. Collega il connettore di ingresso dell'adattatore di alimentazione alla fonte di alimentazione. Collega il connettore di uscita DC dell'adattatore di alimentazione alla presa di ingresso del monitor.
3. Il monitor touch viene spedito in uno stato OFF. Premi il pulsante di accensione per accenderlo.
Nota:
1. Diagramma del pinout USB Type-C mostrato nelle Specifiche del monitor.
2. Si consiglia di utilizzare il cavo Elo USB Type-C a Type-C (Elo P/N: E710364) per prevenire eventuali problemi di compatibilità.
3. USB Type-C non fornisce alimentazione ma solo per la funzione video o touch.
2. Collega il connettore di ingresso dell'adattatore di alimentazione alla fonte di alimentazione. Collega il connettore di uscita DC dell'adattatore di alimentazione alla presa di ingresso del monitor.
3. Il monitor touch viene spedito in uno stato OFF. Premi il pulsante di accensione per accenderlo.
Nota:
1. Diagramma del pinout USB Type-C mostrato nelle Specifiche del monitor.
2. Si consiglia di utilizzare il cavo Elo USB Type-C a Type-C (Elo P/N: E710364) per prevenire eventuali problemi di compatibilità.
3. USB Type-C non fornisce alimentazione ma solo per la funzione video o touch.
