Questo articolo fornisce informazioni sul montaggio del monitor 1502LM

Metodi di montaggio per Elo 1502LM

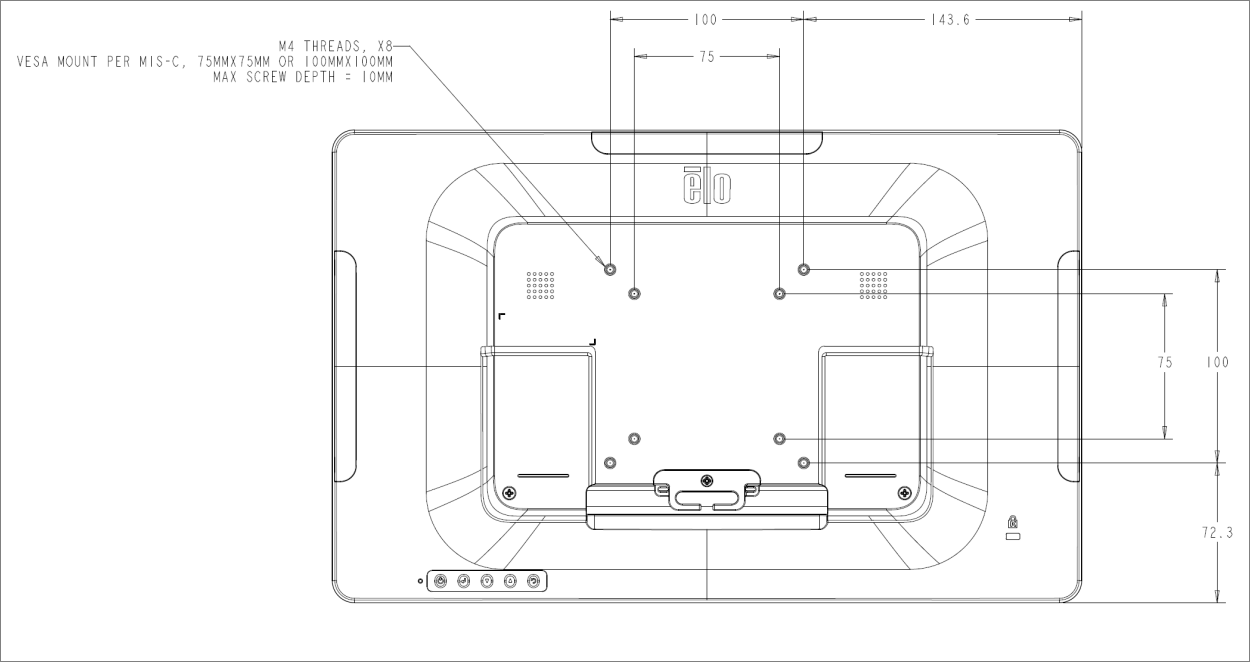

Montaggio VESA posteriore

• È fornito un modello di montaggio con quattro fori 75x75mm e 100x100mm per viti M4 x 4, lunghezza 10mm per il fissaggio sulla parte posteriore del monitor.
• Rimuovere la base utilizzando un cacciavite a stella per accedere a questa interfaccia di montaggio. Il montaggio conforme a VESA FDMI è codificato: VESA MIS-D, 75, C e VESA MIS-D, 100, C.

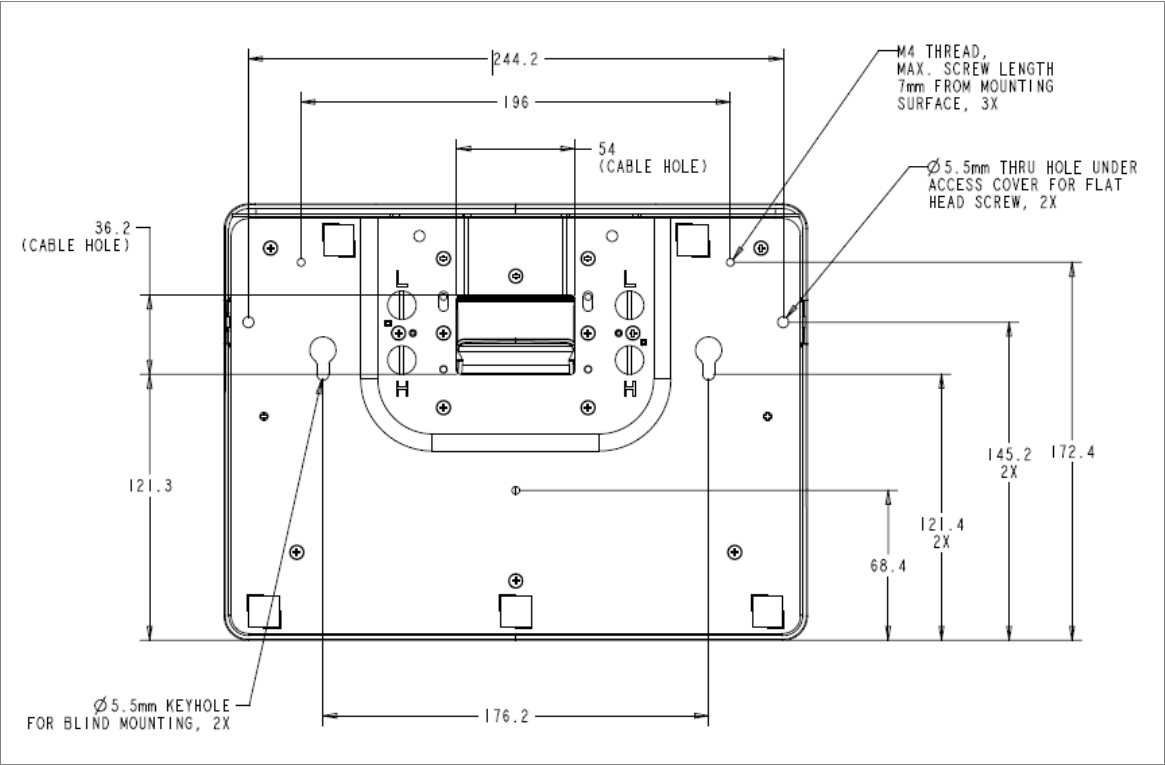

Le opzioni di montaggio della base del supporto sono illustrate di seguito.
