Questo articolo fornisce informazioni sul layout e le connessioni del Computer Touch All-In-One (AIO) E-Series 2.

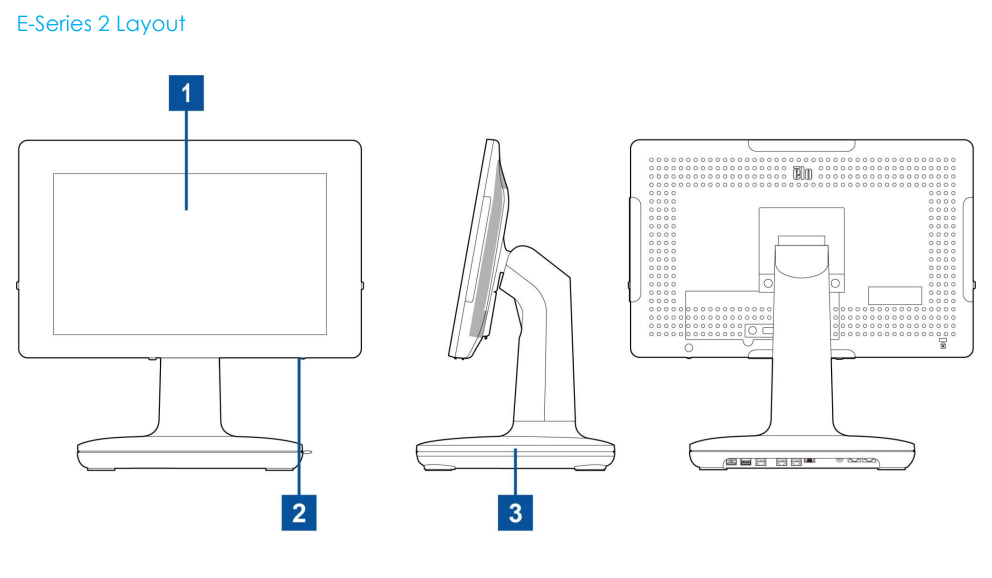

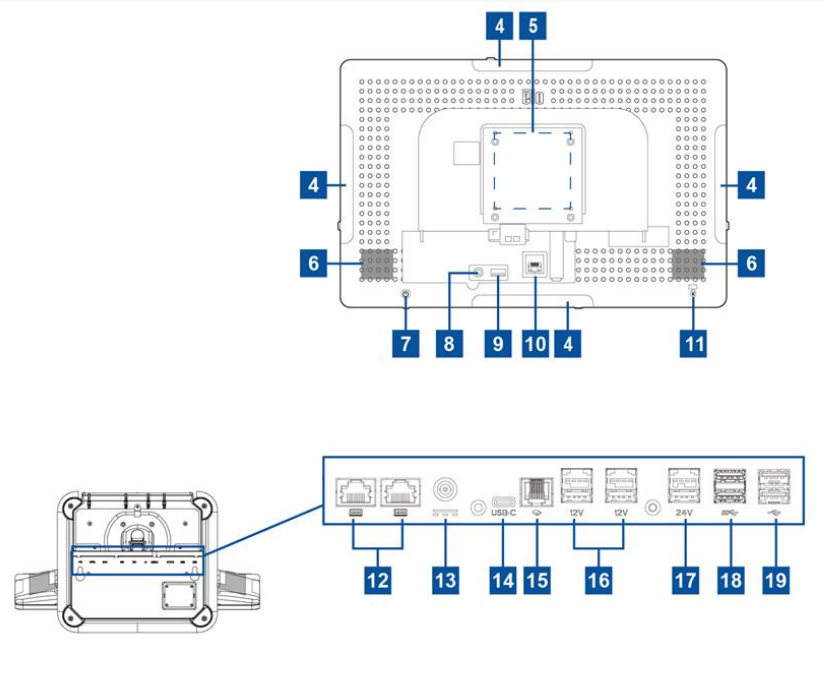

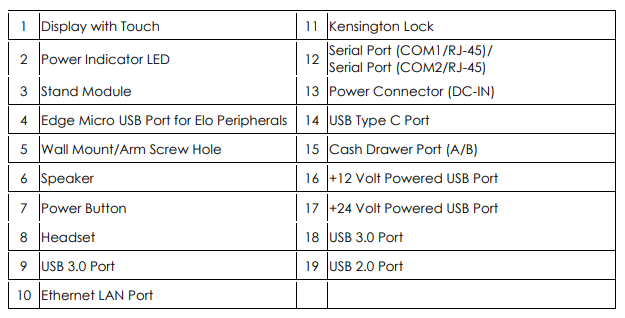

Il layout e le connessioni della E-Series 2 sono mostrati di seguito.

Le informazioni seguenti possono essere trovate nel Manuale Utente E-Series 2 .pdf




1. Display con Touch
Il modello è disponibile con le seguenti tecnologie touch.

• TouchPro, capacitivo proiettivo senza bordo (PCAP)

2. LED Indicatore di Alimentazione
L'LED indicatore di alimentazione mostra lo stato del computer touch. Vedere la Sezione 3 del Manuale Utente per ulteriori dettagli.

3. Modulo Base
Il modulo base ha un design robusto che supporta i computer touch Elo All-in-one.

4. Porta Micro USB Edge (kit di accessori - connessioni)
La E-Series 2 include quattro porte USB edge sul display per il montaggio di periferiche opzionali. Le periferiche possono essere montate e fissate sul bordo per soddisfare molte esigenze di periferiche IO.

5. Montaggio VESA
È fornito un modello di montaggio a quattro fori 75x75mm per viti M4 sul retro del monitor.
Il conteggio conforme a VESA FDMI è codificato: VESA MIS-D, C

6. Altoparlante
Due altoparlanti integrati da 2 watt forniscono audio in uscita per la riproduzione.

7. Pulsante di Accensione
Premere il pulsante di accensione per accendere/spegnere il sistema del computer touch.

8. Cuffie
La porta audio è progettata per la connettività di cuffie e microfoni.

9. Porta USB 3.0
Una porta standard Super Speed USB 3.0 è disponibile sul lato posteriore del sistema del computer touch.

10. Porta Ethernet LAN
La porta Ethernet LAN E-Series 2 offre la possibilità di velocità fino a 1 Gbps per il networking.

11. Blocco Kensington
Il Blocco Kensington è un meccanismo anti-furto standard per fissare il desktop nella posizione di montaggio desiderata. Il cavo di blocco Kensington non è incluso.

12. Porta Seriale (COM1/RJ-45)/Porta Seriale (COM2/RJ-45)
La porta seriale è una specifica RS-232 per la connessione dell'interfaccia RJ-45.

13. Connettore di Alimentazione (DC-IN)
Per accendere il computer touch, inserire il connettore DC del kit adattatore AC/DC nella connessione di alimentazione sul dispositivo.

• Nota: Quando è necessario staccare la spina DC dal modulo base, afferrarla come mostrato nella foto sottostante e rimuoverla con attenzione.

14. Porta USB Tipo-C
La porta USB Tipo-C consente la connessione ad altri dispositivi compatibili tipo-C.

15. Porta Cassetto Contanti (A/B)

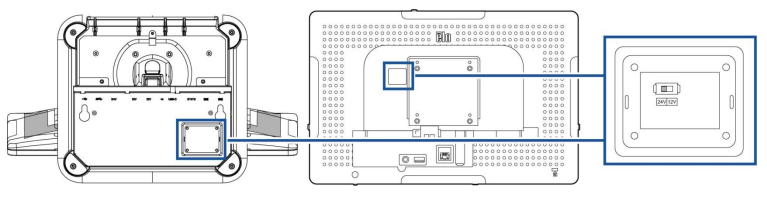

La porta principale del cassetto contanti ha un design dell'interfaccia RJ-12 e fornisce un funzionamento switchabile a +12 VOLTS e +24 VOLTS. L'impostazione predefinita è a +24 Volts e le impostazioni sono regolabili dalla parte inferiore del modulo base o dal retro del monitor.

a. Assegnazione Pin Porta Cassetto Contanti

16. Porta USB Alimentata a +12 Volt
La potenza massima della Porta USB Alimentata a +12 Volt sarebbe limitata a 12 Volts a 1.5 Amps.

17. Porta USB Alimentata a +24 Volt
La porta USB Alimentata a +24 Volt è progettata per tutti i modelli E-Series 2. La potenza massima della Porta USB Alimentata a +24 Volt è 24 Volt a 2.3 Amps. In circostanze speciali, si prega di utilizzare un adattatore di alimentazione esterno per la vostra periferica a 24V (NON UTILIZZARE sulla porta USB alimentata a 24V integrata) quando il sistema è in funzione al 100% di carico e tutte le porte I/O, eccetto la porta USB alimentata a 24V, sono collegate per il carico massimo di potenza di ciascuna porta. Si prega di garantire che il consumo totale di potenza delle periferiche non superi il seguente (supponendo che il sistema funzioni al massimo consumo di potenza, il che non è comune per le applicazioni POS): non superare 156W.

18. Porta USB 3.0
Due porte standard Super Speed USB 3.0 sono disponibili sul pannello di input/output del sistema del computer touch.

19. Porta USB 2.0
Due porte USB 2.0 sono disponibili sul pannello di input/output del sistema del computer touch.
