Questo articolo fornisce istruzioni passo-passo per l'accesso sicuro all'SSD, alla RAM e alla batteria CMOS sui sistemi Elo E-Series 3 da 15 pollici con processori Intel.

L'accesso all'SSD e alla RAM su un Elo I-Series 3 con Intel potrebbe essere necessario per aggiornare lo storage, migliorare le prestazioni o sostituire componenti guasti. Aumentare la RAM può migliorare il multitasking, mentre l'aggiornamento dell'SSD può espandere lo storage e migliorare la reattività del sistema. Questa procedura potrebbe essere necessaria anche per la risoluzione dei problemi hardware o la manutenzione. Dovrebbe essere eseguita solo da personale qualificato, poiché una manipolazione impropria può danneggiare il dispositivo o annullare la garanzia.

Strumenti e Attrezzature Necessari

• Cacciavite a croce (#1 o #2)
• Attrezzo di plastica per sollevare
• Cintura antistatica (raccomandata)
• Superficie protettiva o tappetino antistatico

Precauzioni di Sicurezza

• Spegnere il dispositivo e disconnetterlo da tutte le fonti di alimentazione prima di iniziare.
• Indossare una cintura antistatica per prevenire danni da scariche elettrostatiche (ESD).
• Maneggiare con cura i componenti interni per evitare danni.

Procedura

1. Preparare il Dispositivo

• Posizionare l'E-Series 3 con il lato del display rivolto verso il basso su una superficie pulita, morbida e protettiva per prevenire graffi o danni.
• Se il dispositivo ha un supporto, rimuoverlo:

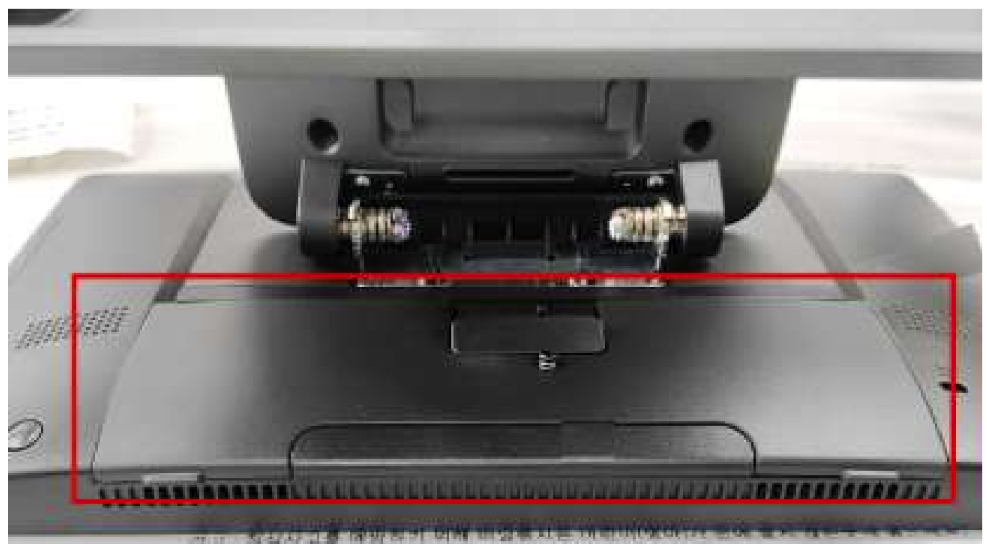

  • Rimuovere il coperchio dei cavi.

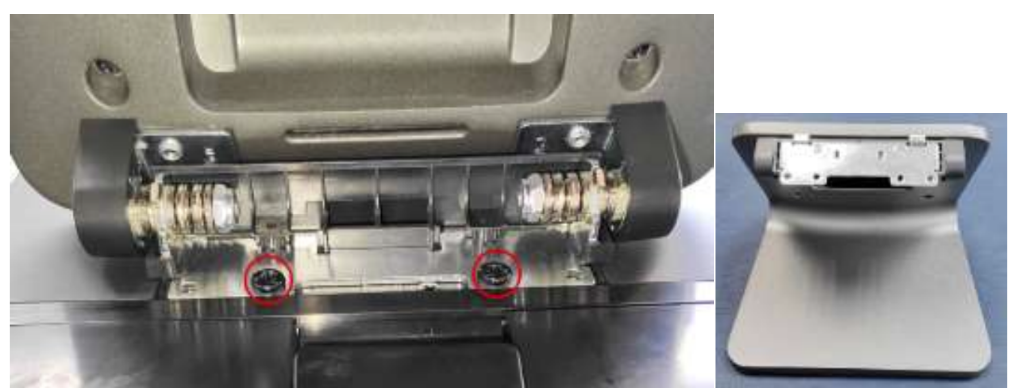

  • Rimuovere le due viti a croce dal supporto.
  • Sollevare il supporto dall'unità.

2. Rimuovere le Viti Centrali e i Coperchi delle Porte Edge Connect

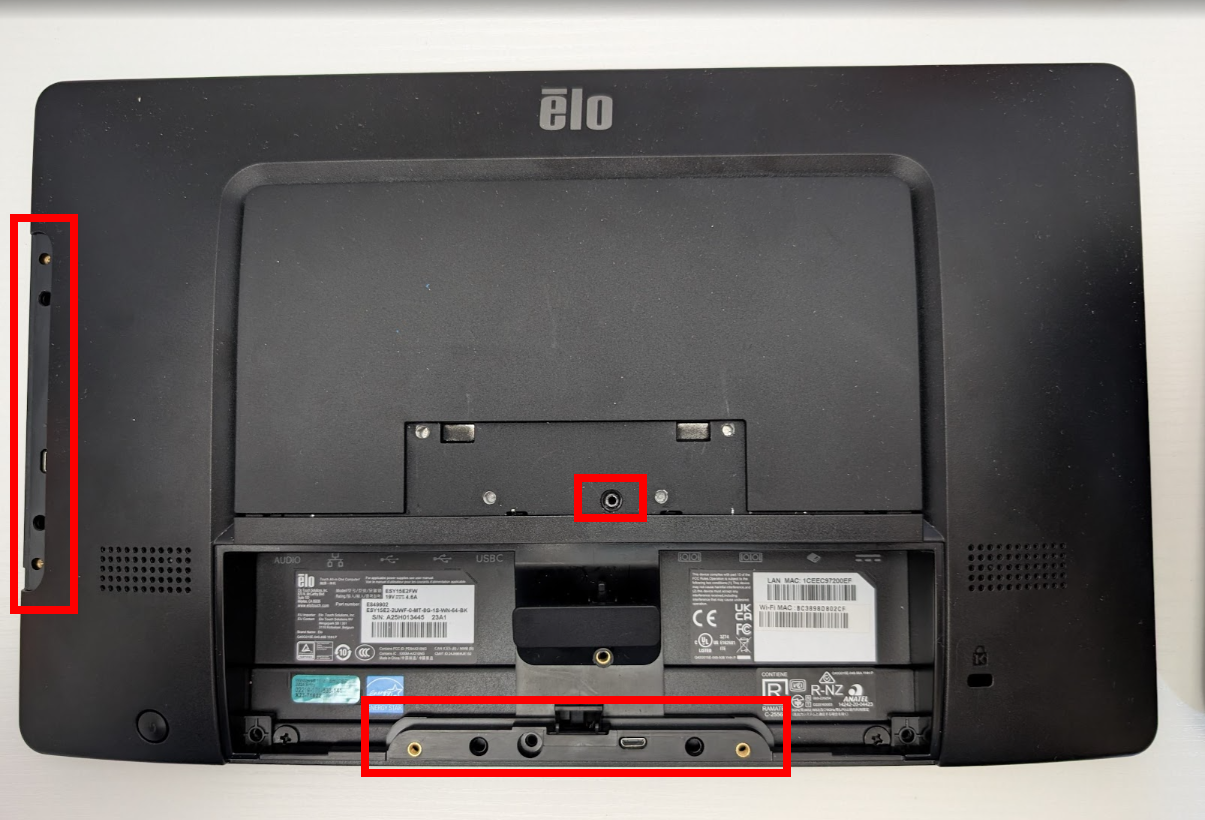

• Rimuovere la vite centrale cerchiata nella foto sottostante.
• Staccare i due (2) coperchi delle porte periferiche edge connect tirandoli delicatamente verso l'esterno.

3. Rimuovere il Coperchio Posteriore dal Telaio Frontale

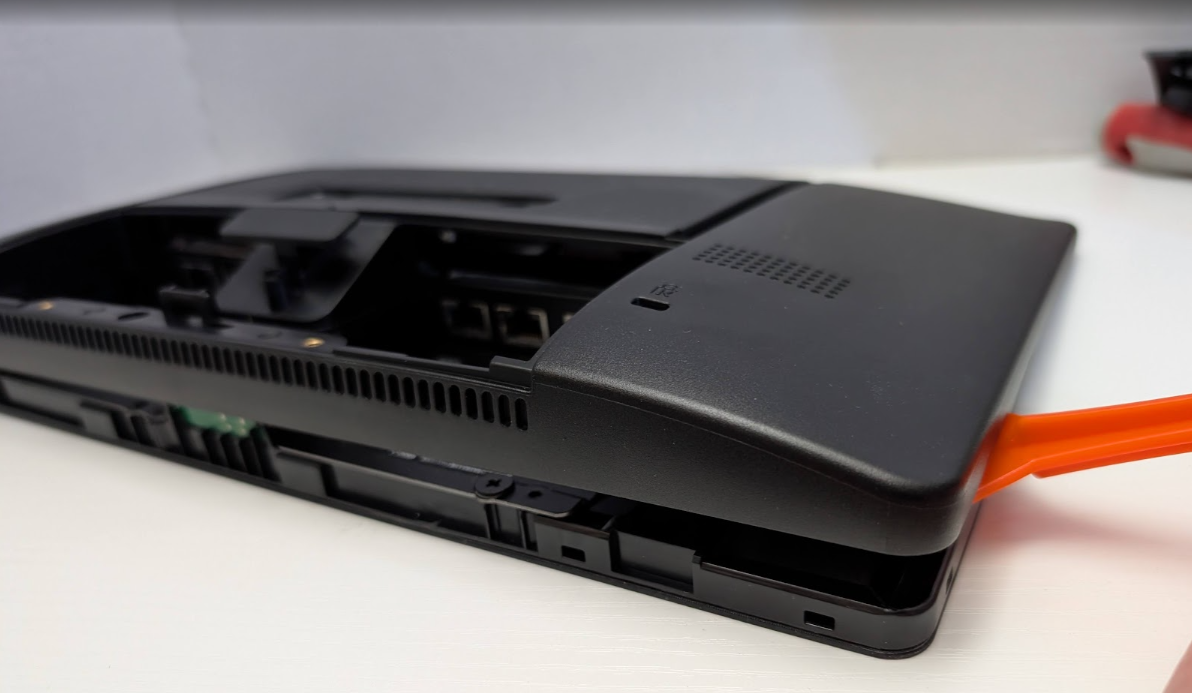

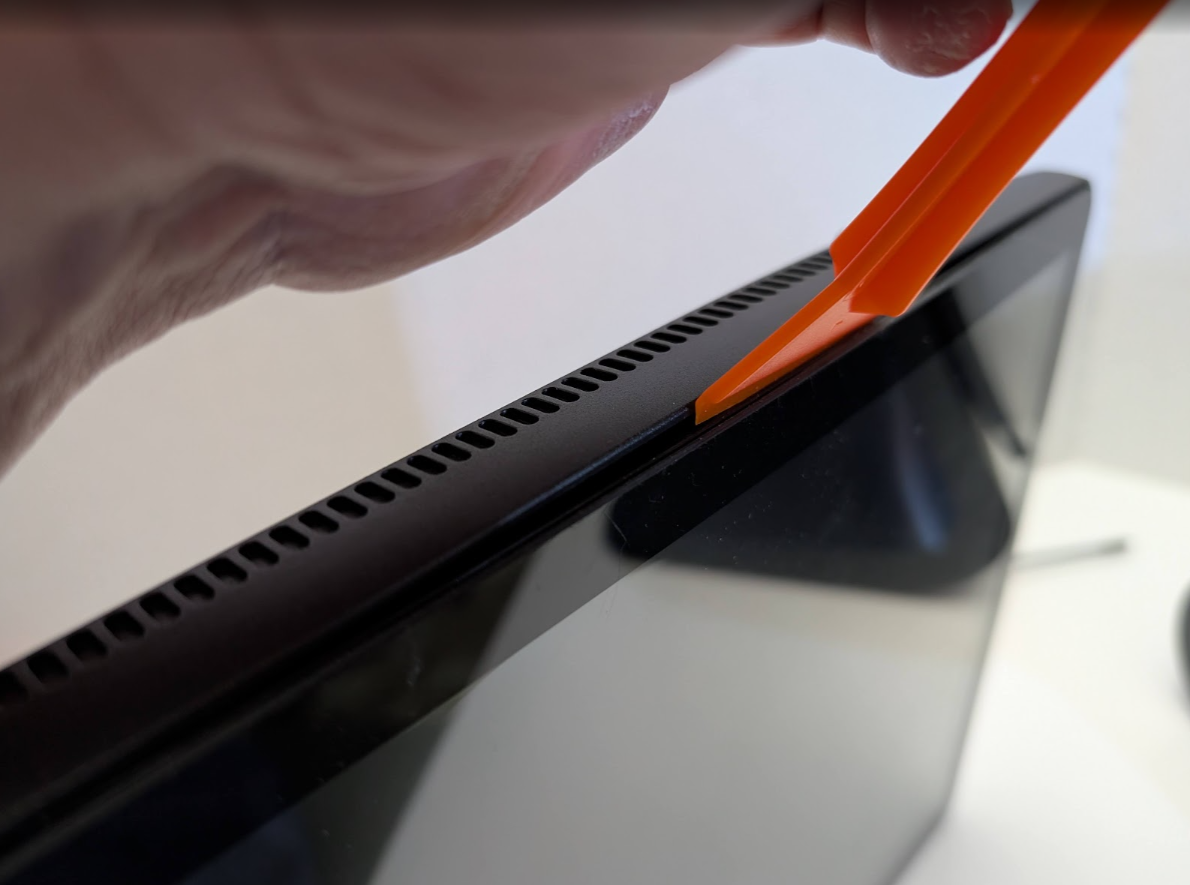

• Utilizzando un attrezzo di plastica per sollevare, iniziare dal bordo inferiore dell'unità e lavorare attentamente attorno, sollevando delicatamente per staccare il coperchio posteriore di plastica dal telaio frontale.

4. Accesso a SSD, RAM e Batteria CMOS

• Sostenere con cautela il coperchio posteriore, stando attenti a non danneggiare o scollegare i cablaggi interni.

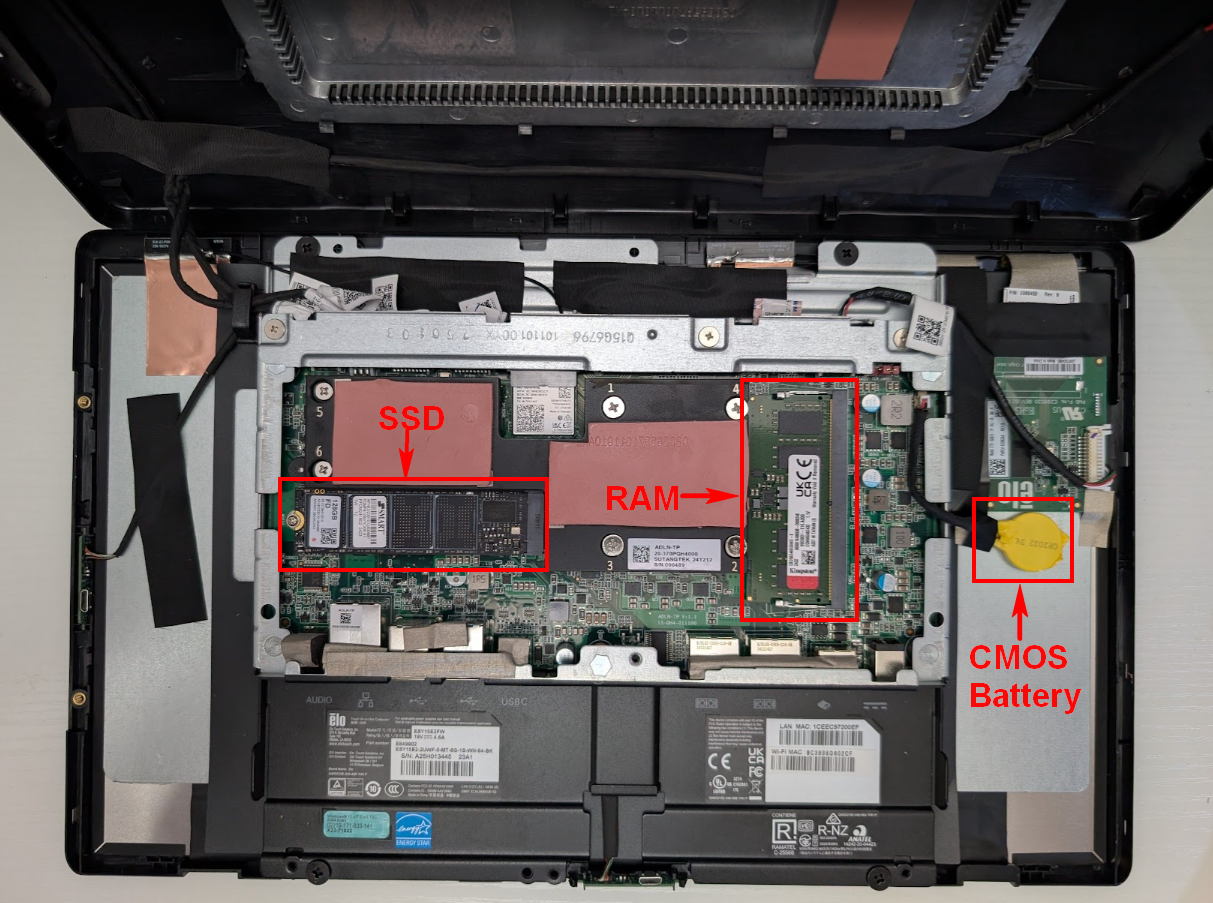

• L'SSD, la RAM e la batteria CMOS sono visibili come mostrato nella foto sottostante.

5. Rimontare l'Unità

• Riattaccare tutti i componenti invertendo i passaggi precedenti, assicurandosi che tutte le connessioni siano sicure e che il coperchio posteriore scatti nuovamente in posizione.
