Questo articolo spiega che il dispositivo Backpack 4 ha molte possibilità di montaggio, inclusa l'installazione "a sandwich" tra un display e un supporto

Questo esempio utilizza l'hardware seguente:

• 1 x monitor touch ET1302L, Nero Senza Supporto (Mondiale), P/N:E683595
• 1 x Modello Standard Backpack 4.0, P/N:E393359
• 1 x Supporto a palo per pavimento, P/N:E048069
• 4 x viti da macchina M4-0.7 x 35mm

Passaggi

1. Scegliere un supporto o un montaggio che possa sostenere il tuo display. Il Backpack 4 ha opzioni di montaggio VESA da 75mm e 100mm e può essere utilizzato con qualsiasi display che abbia uno di quei modelli di montaggio VESA.

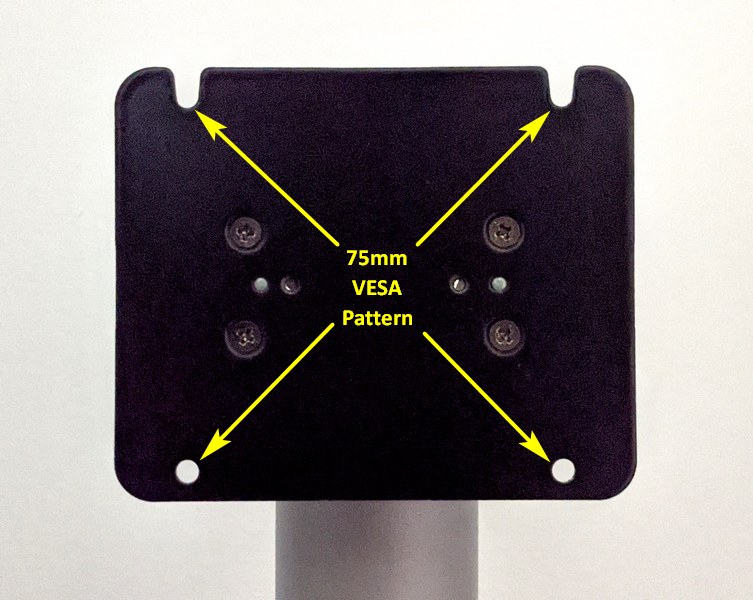

• Il supporto a palo Elo ha l'opzione di utilizzare il montaggio VESA da 75 o 100mm. In questo esempio utilizziamo l'opzione VESA da 75mm.

2. Assicurati di annotare la profondità massima delle viti consentita sul tuo display.

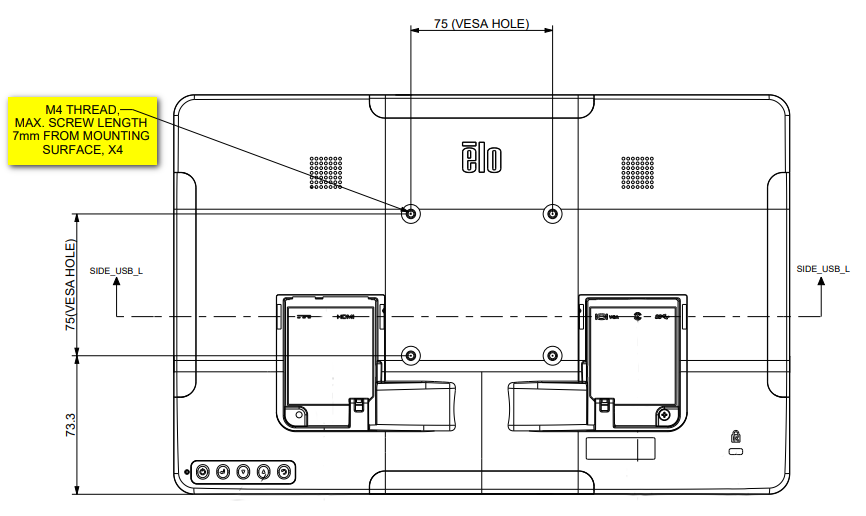

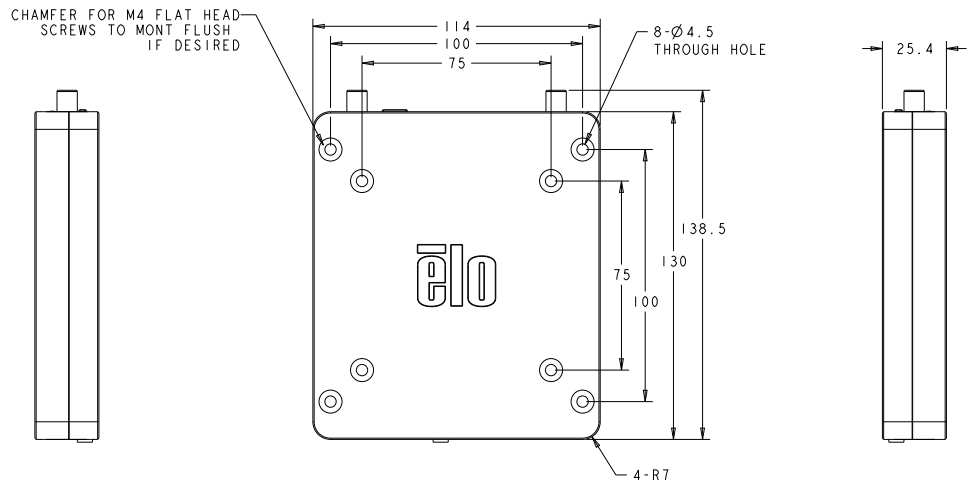

• Esempio, la profondità massima delle viti del 1302L è 7mm dalla superficie dell'unità. Il dispositivo Backpack 4 è spesso 25.4mm e la piastra di montaggio VESA sul supporto a palo è spessa 2.5mm. Tieni conto di queste misure quando scegli la lunghezza delle viti da utilizzare.

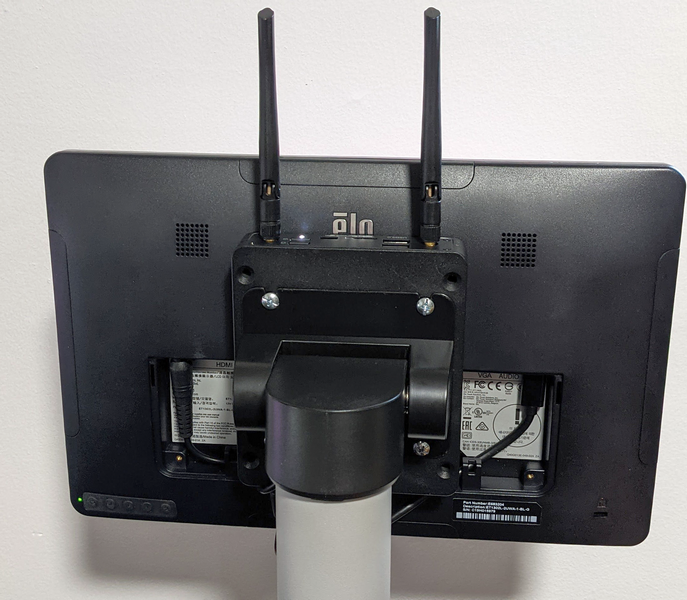

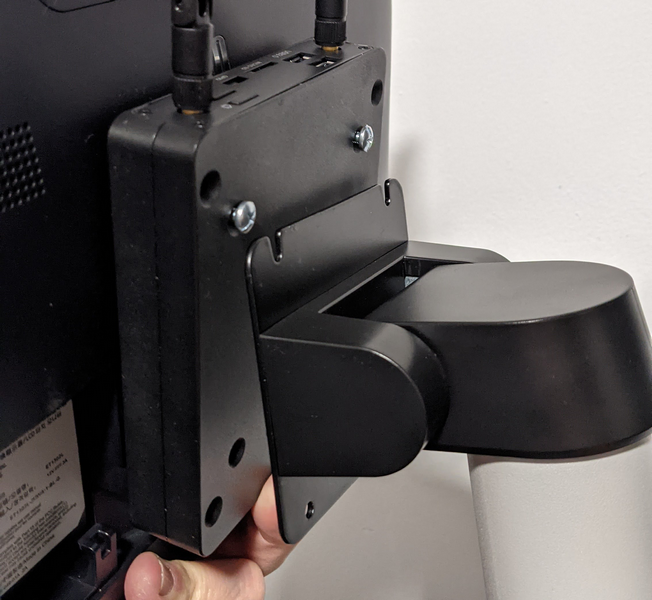

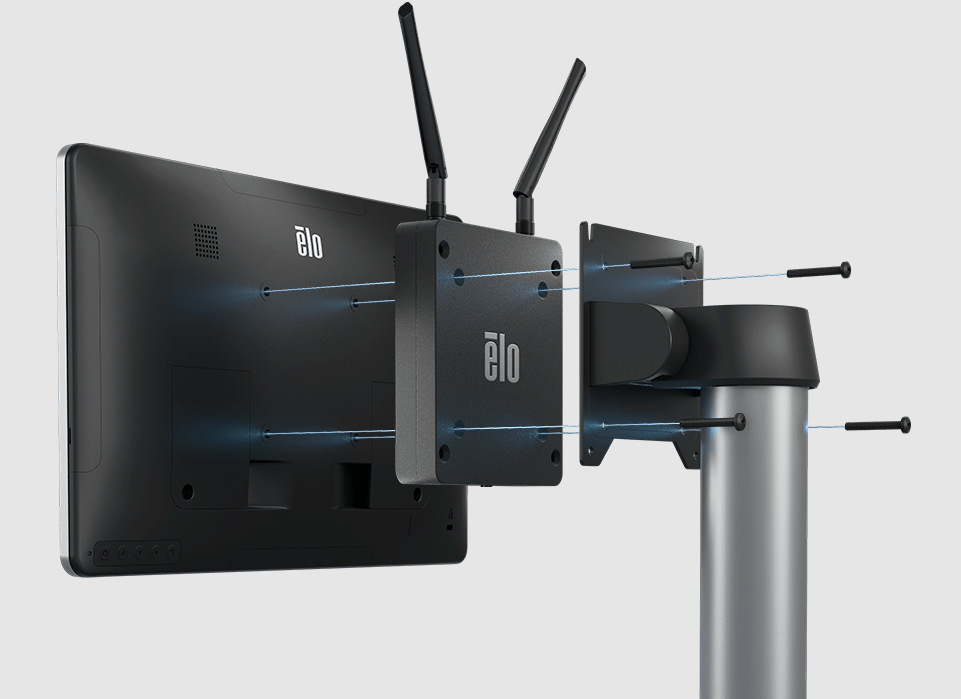

3. Posiziona il dispositivo Backpack 4 tra il retro del monitor e il montaggio, quindi inserisci le viti attraverso tutte e tre le parti (Supporto, Backpack 4 e Display).

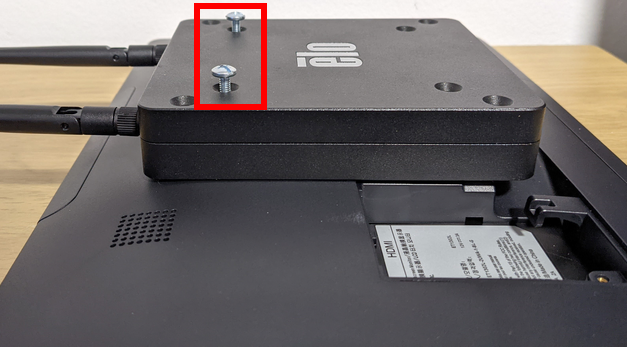

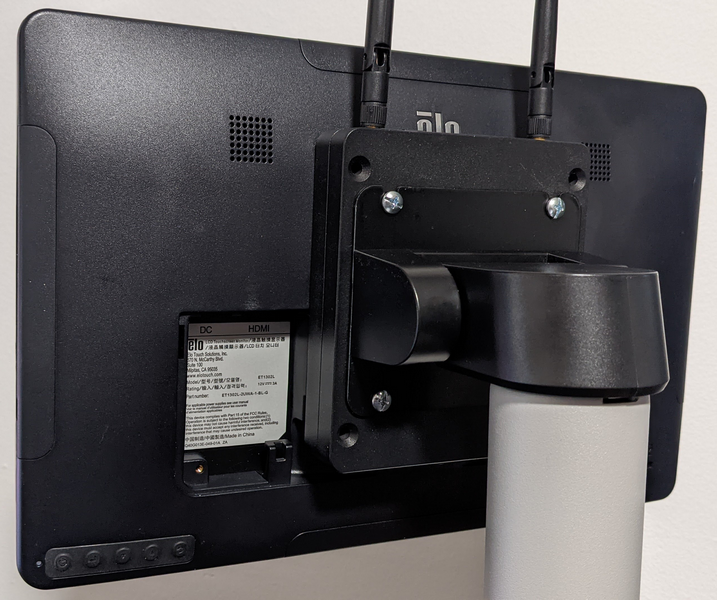

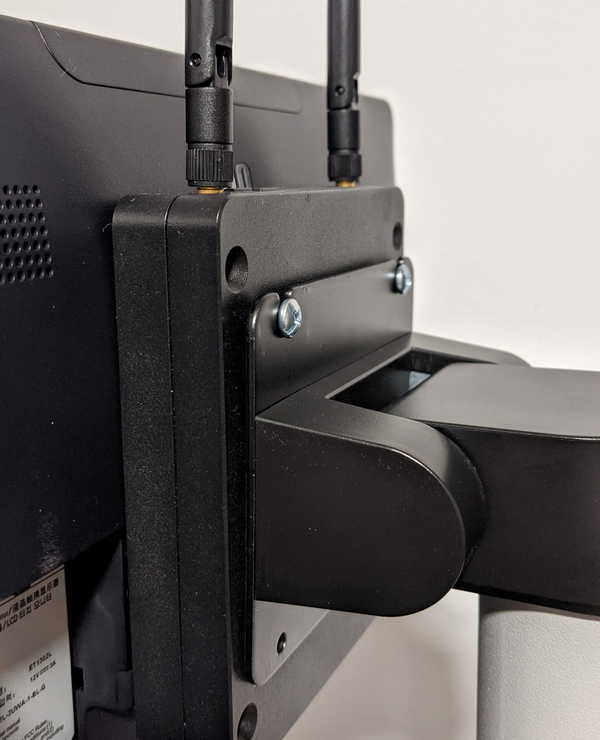

• Facoltativamente, se il tuo montaggio VESA ha aperture per le viti superiori (come nel nostro esempio), puoi iniziare a inserire le due viti superiori sul Backpack e Display lasciando abbastanza filetti per inserirle nelle aperture di montaggio VESA, vedi le foto qui sotto.

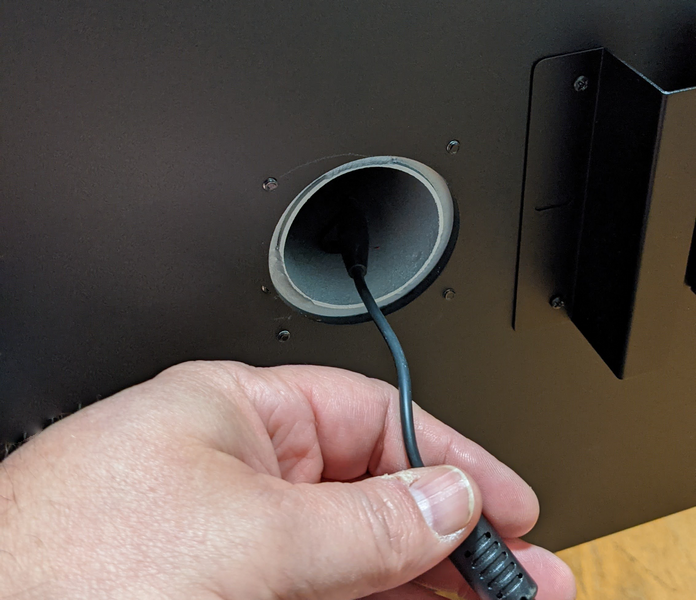

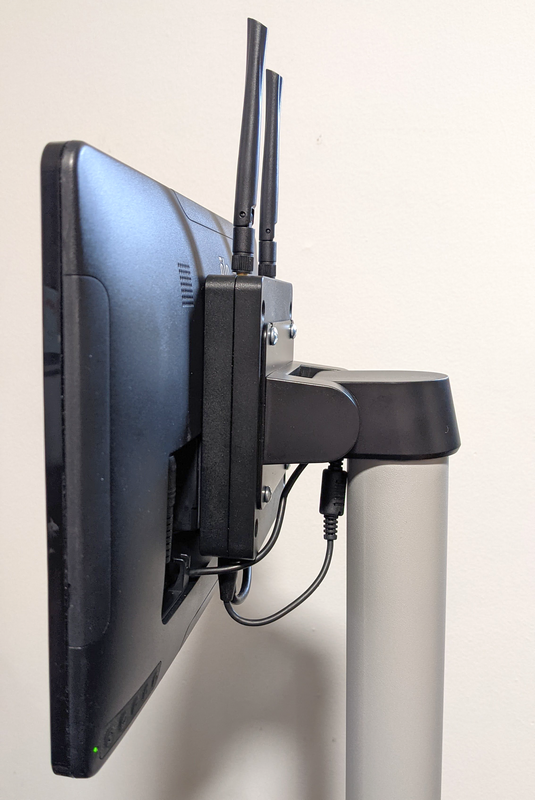

4. Far passare i cavi attraverso il percorso dei cavi e effettuare tutte le connessioni.

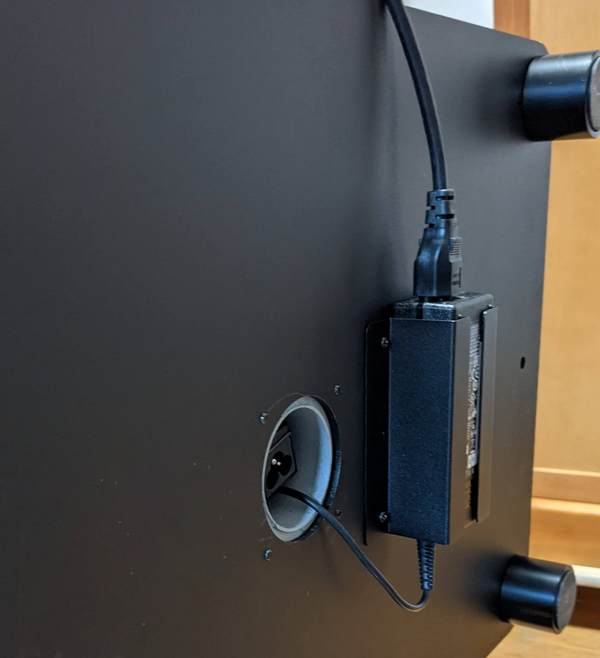

• Nota, se utilizzi un grande supporto a palo (come nel nostro esempio), potrebbe essere più semplice far passare i cavi necessari attraverso il palo prima di montare i dispositivi.
