Questo articolo fornisce i passaggi per utilizzare il software NCR imaging suite con il computer touch EloPOS All-In-One (AIO).

Note:

• Le regole di rete devono consentire il traffico NetBIOS sulla porta UDP 137
• L'adattatore di rete deve consentire NetBIOS su TCP/IP
• Cartella di rete condivisa (posizione per memorizzare e distribuire le immagini catturate)
• Server Windows o workstation
• Non deve esistere alcun altro servizio DHCP sul segmento di rete
• Funziona sia con che senza un gateway di rete
• Quando si aggiungono driver aggiuntivi a Boot.wim, mantenere il file sotto i 400 MB

Download Imaging Suite:
https://www5.ncr.com//support/support_drivers_patches_radiant.asp?Class=Hospitality/GenDrivers_display v5.4.0.4
Contenuto del File:

• Prerequisiti
• PXEBOOT-WINPE
• Recovery_Update
• Utility
• Guida Utente NCR Imaging Suite.doc
• ReleaseNotes.txt

Istruzioni:

1. Collegare server “PXE server” e EloPOS “PXE client” sullo stesso segmento di rete
2. Sul server PXE, assegnare un indirizzo statico IPv4 di 10.10.10.2, subnet mask 255.255.255.0, gateway 10.10.10.1, DNS 8.8.8.8, 8.8.4.4
3. Creare una cartella di rete condivisa etichettata “Images”
4. Entrare nella cartella \PXEBOOT-WINPE\UEFI\ e avviare tftpd32.exe

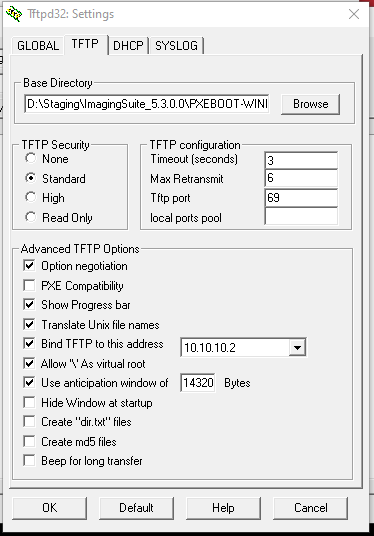

5. Configurare il tab TFTP con le impostazioni mostrate di seguito

6. Successivamente, configurare tab DHCP con le impostazioni mostrate di seguito

7. Nella finestra principale di Tftpd32, selezionare l'interfaccia del server 10.10.10.2

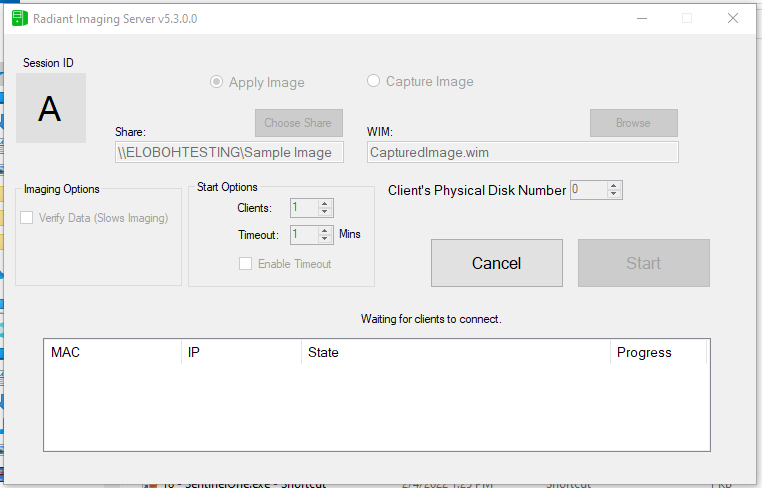

8. Andare nella cartella \ImagingSuite_5.4.0.4\Utilities\ e avviare ImagingServer.exe
9. Selezionare Capture o Apply Image. In questo esempio, abbiamo un'immagine catturata pronta.
10. Fare clic su Choose Share e selezionare la cartella di rete condivisa “Images”
11. Inserire le credenziali autorizzate ad accedere alla cartella condivisa
12. Fare clic su Browse per selezionare un'immagine catturata in precedenza (.wim)
13. Fare clic su Start

14. Sul PXE client, abilitare l'avvio PXE e modalità UEFI nelle impostazioni del BIOS
15. Eseguire un avvio della rete IPv4
16. Attendere che il PXE client riceva un indirizzo DHCP dal server PXE
17. Attendere che il PXE client scarichi il file di avvio boot.wim.
18. Attendere che il PXE client entri nell'ambiente di pre-avvio e carichi il driver di rete.
19. Attendere che il PXE client avvii automaticamente ImageClient.exe
20. Scegliere di Connettersi al server NCR
21. Se l'indirizzo IP del server PXE appare, il PXE client è pronto a ricevere un'immagine.

Altre note:

• Quando boot.wim è più grande di 400 MB, EloPOS si bloccherà. Rimuovere i driver non necessari per ridurre le dimensioni del file. Utilizzare l'utilità DISM in Windows per modificare e pulire i file .wim.
• ImagingServer.exe utilizzerà il servizio NetBIOS per comunicare con ImageClient.exe
