Come abilitare e calibrare la modalità display estesa nel driver multi-touch Elo per Windows

Pubblico: Pubblico / Clienti Elo, Amministratori IT, Costruttori e Integratori di Video Wall

Tipo di articolo: Guida alla Configurazione Multi-Display e Calibrazione del Touch

Le seguenti istruzioni spiegano come configurare, mappare e calibrare le coordinate touch nella modalità video display esteso (ad es., video wall, cucitura di più monitor tramite NVIDIA Surround, AMD Eyefinity o adattatori multi-display Matrox) utilizzando il driver multi-touch Elo per Windows.

ℹ Requisito di rilevamento del driver: L'opzione modalità display estesa si trova nella scheda Impostazioni comuni del driver Elo per Windows. Questa opzione è attiva solo quando Windows e il tuo driver grafico presentano gli schermi fisici come un'unica tela desktop "estesa" consolidata. Se il driver GPU è in esecuzione nella modalità estesa standard, questa impostazione apparirà grigia.

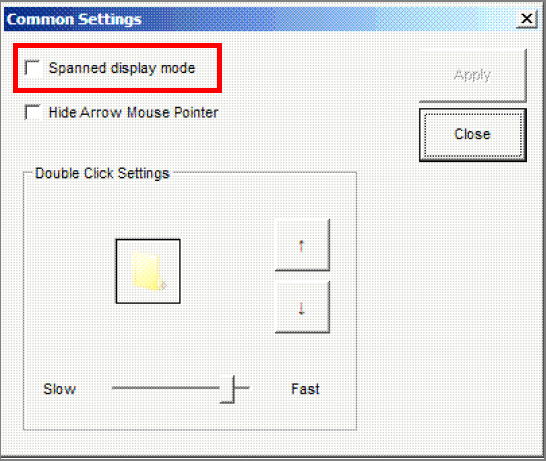

Impostazione della modalità display estesa nella scheda Impostazioni comuni di EloConfig

Abilitazione e calibrazione della modalità estesa

⚠️ Prerequisito: Per calibrare correttamente le coordinate touch su più schermi in un canvas esteso, tutti i monitor touch fisici collegati devono avere la stessa orientazione esatta (ad es., tutti in modalità Orizzontale o tutti in modalità Verticale).

Apri EloConfig, vai alla scheda Impostazioni comuni e seleziona la casella di controllo modalità display estesa.

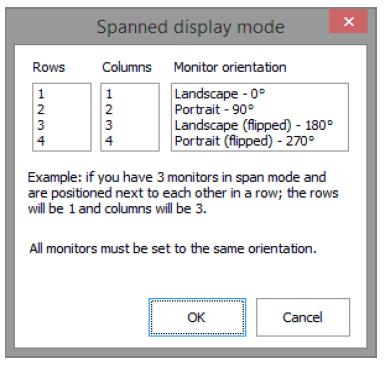

Torna alla scheda principale di EloConfig e fai clic sul pulsante Calibra touch screen. Si aprirà la finestra di configurazione della modalità estesa.
Inserisci il numero totale di Righe, Colonne, e l'Orientamento Monitor corrispondente alla tua griglia di layout fisico:
Fai clic su OK e segui i target di calibrazione sullo schermo su ciascun monitor fisico nel video wall.

Applicare la calibrazione a 3 punti (EloOptions.ini)

Per garantire che il driver mappi correttamente i box di confine delle coordinate su risoluzioni virtuali non standard, modifica il file di configurazione EloOptions.ini per applicare una routine di calibrazione diretta a 3 punti:

[Calibration]
DriverCalibration = 1

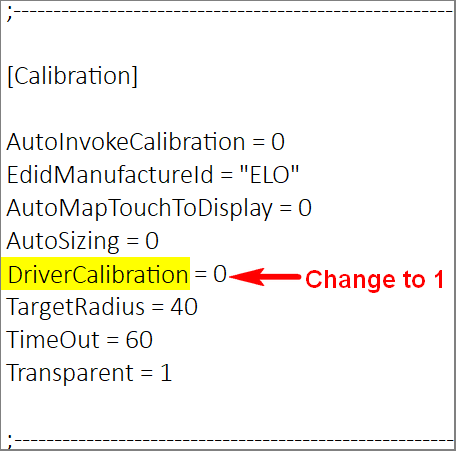

Modifica del DriverCalibration nel file EloOptions.ini

Come applicare la configurazione

Opzione A (Prima dell'installazione del driver): Estrai il pacchetto del driver scaricato, apri EloOptions.ini dalla cartella principale di estrazione, imposta DriverCalibration = 1, salva il file, esegui Setup.exe e calibra i display.
Opzione B (Dopo l'installazione del driver): Vai a C:\Program Files\Elo Touch Solutions\, apri EloOptions.ini, modifica DriverCalibration = 1, salva le modifiche e attiva la ricalibrazione tramite EloConfig.

⚠️ Privilegi di amministratore: Quando modifichi EloOptions.ini all'interno della cartella Program Files, avvia il tuo editor di testo (ad es., Blocco note) usando Esegui come amministratore per consentire i permessi di scrittura del file.
