Questo articolo fornisce i passaggi per accedere e sostituire l'SSD su un sistema POS Elo E-Series 2

Specifiche
Il sistema POS E-Series 2 viene fornito di serie con:

• SSD M.2 SATA da 128 GB, 80 TBW

Numeri di parte dell'SSD di ricambio

• SSD M.2 SATA da 128 GB – Elo P/N: E206352
• SSD M.2 SATA da 256 GB – Elo P/N: E206556

Passaggi
1. Disconnettere l'alimentazione dal sistema E-Series 2 e posizionare con la faccia in giù su una superficie protettiva

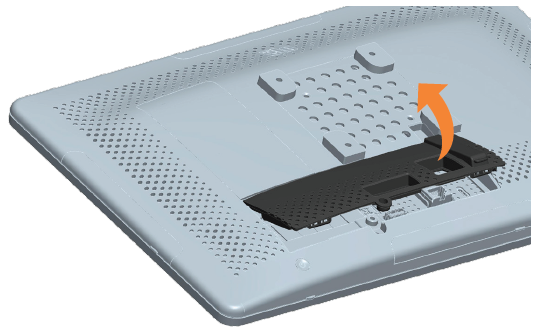

2. Rimuovere e conservare vite e coperchio del connettore

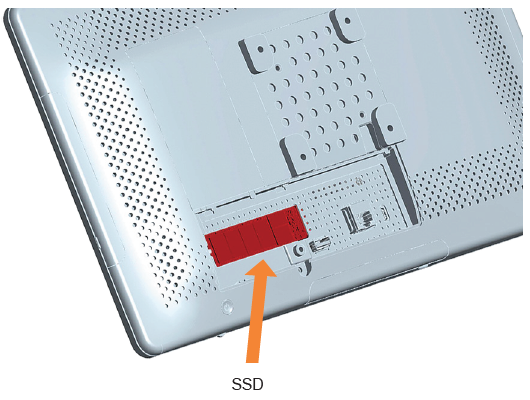

3. Individuare SSD, vedere la posizione evidenziata di seguito

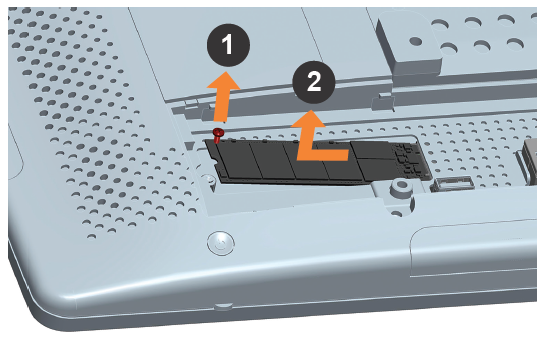

4. Utilizzando un cacciavite a croce, rimuovere la vite di ritenzione e sollevare l'SSD fuori

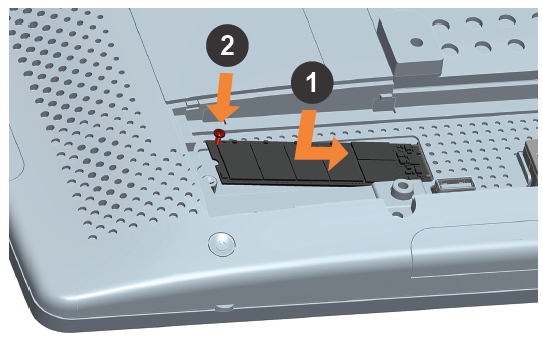

5. Sostituire l'SSD e fissare con la vite a croce




6. Sostituire il coperchio del connettore e la vite a croce.
