Come aggiornare il BIOS sui computer All-in-One (AiO) della serie Elo X Rev. A (scheda madre H81)

Pubblico: Pubblico / Clienti Elo, Tecnici di Assistenza sul Campo e Integratori

Tipo di Articolo: Procedura di aggiornamento del firmware e manutenzione del BIOS

Questa procedura fornisce istruzioni dettagliate, passo dopo passo, per creare un'unità flash FreeDOS avviabile e aggiornare il BIOS di sistema sui computer touch All-in-One (AiO) della serie Elo X Rev. A equipaggiati con chipset della scheda madre Intel H81.

Fase 1: Creare un'unità USB FreeDOS avviabile (Rufus)

1. Inserire un'unità flash USB (minimo 512 MB) nel tuo PC Windows.
2. Scarica e avvia il Rufus USB Formatting Tool.

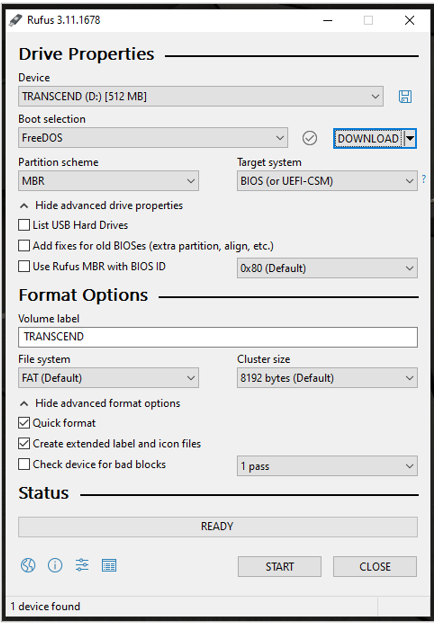

3. Configura i seguenti parametri di Rufus:

   • Selezione avvio: FreeDOS
   • Schema partizione: MBR
   • Sistema di destinazione: BIOS (o UEFI-CSM)
   • File system: FAT / FAT32 (predefinito)
   • Opzioni di formato: Seleziona Formato rapido e Crea file di etichetta estesa e icone

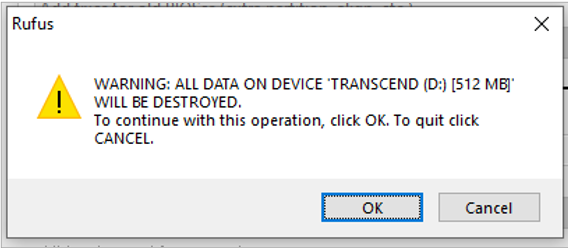

4. Fai clic su AVVIA e conferma la richiesta facendo clic su OK.

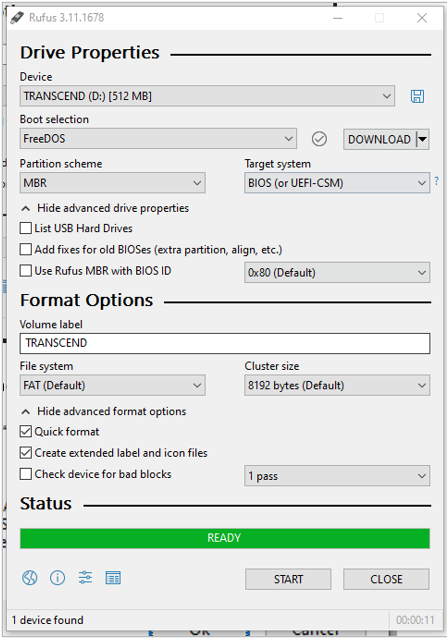

5. Quando il formato è completato e la barra di stato mostra PRONTO, fai clic su Chiudi.

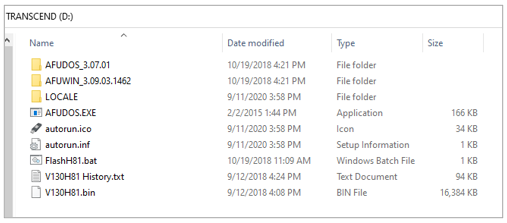

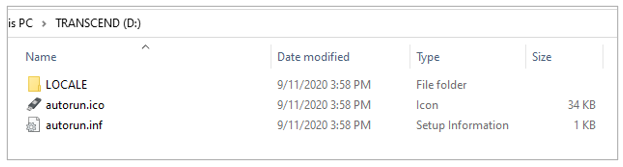

6. Apri la radice dell'unità USB formattata in Esplora file di Windows per verificare la creazione dei file di sistema:

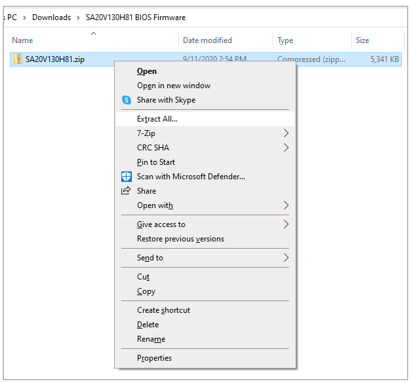

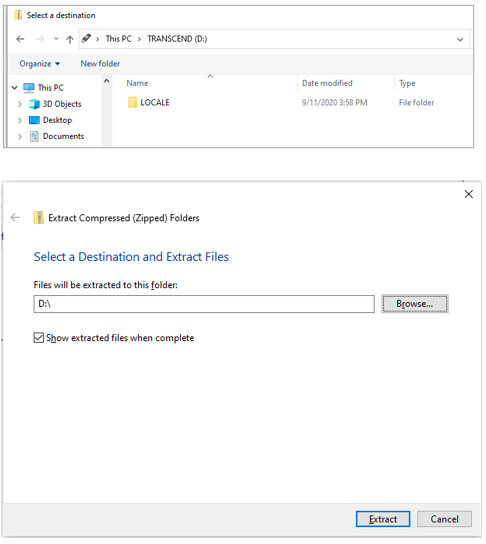

7. Scarica & Estrai i file del BIOS: Scarica l'archivio firmware BIOS corretto per il tuo modello dal Portale Aggiornamenti Firmware Elo (ad esempio, SA20V130H81.zip per i modelli 15X3 Rev. A). Estrai tutto il contenuto direttamente nella directory radice dell'unità USB avviabile.



Fase 2: Configurare il BIOS di sistema & Abilitare il Re-Flash di ME FW

1. Inserisci l'unità flash USB preparata e collega una tastiera USB fisica all'unità Elo X-Series.

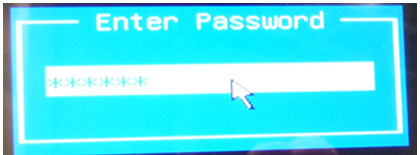

2. Accendi il computer e premi immediatamente Ctrl + F2 durante il logo di avvio per entrare nel BIOS amministrativo. Quando richiesto, inserisci la password: eloelo

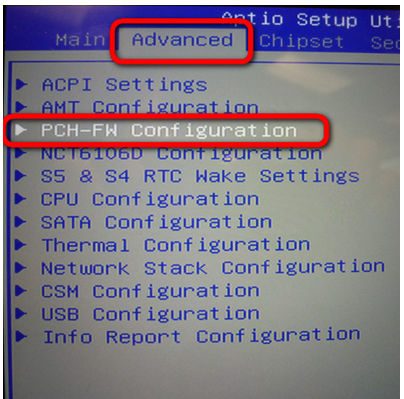

3. Vai alla scheda Avanzate e seleziona Configurazione PCH-FW.

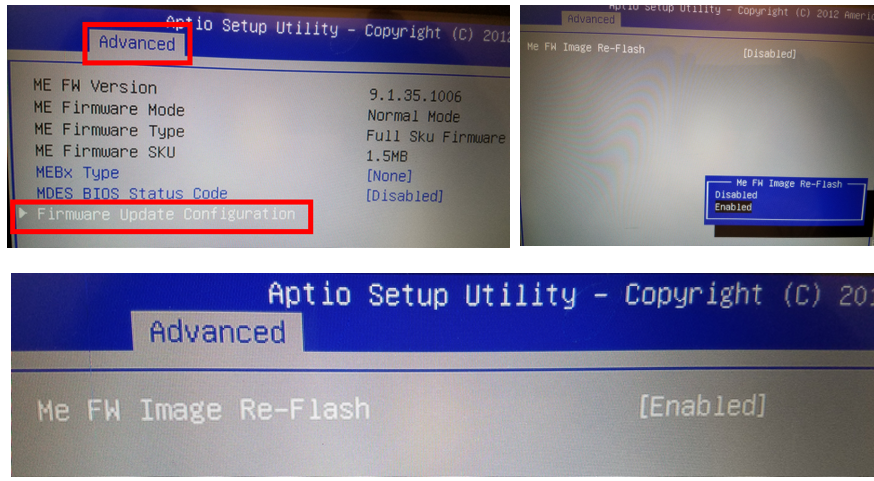

4. Seleziona Configurazione Aggiornamento Firmware e imposta Re-Flash Immagine Me FW su Abilitato.

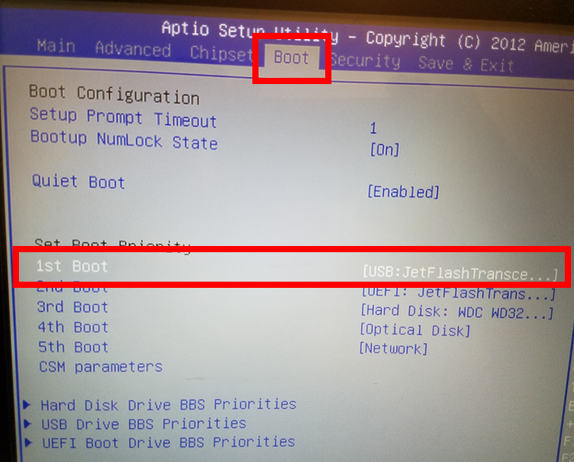

5. Vai alla scheda BOOT e imposta l'Unità flash USB come 1° Dispositivo di Avvio.

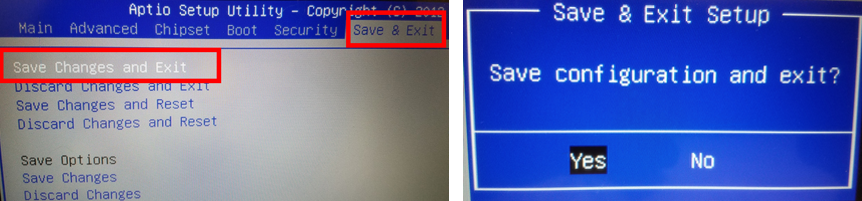

6. Vai alla scheda Salva & Esci e seleziona Salva Modifiche ed Esci.



Fase 3: Eseguire l'aggiornamento del BIOS in FreeDOS

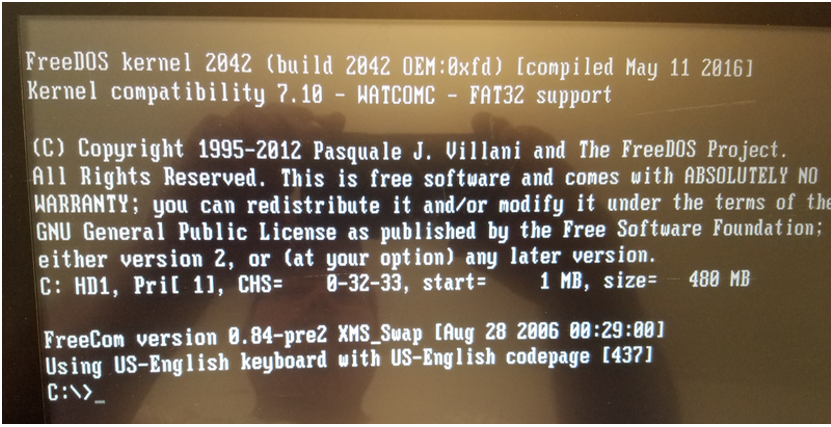

1. Il sistema si riavvierà direttamente nel shell dei comandi FreeDOS:

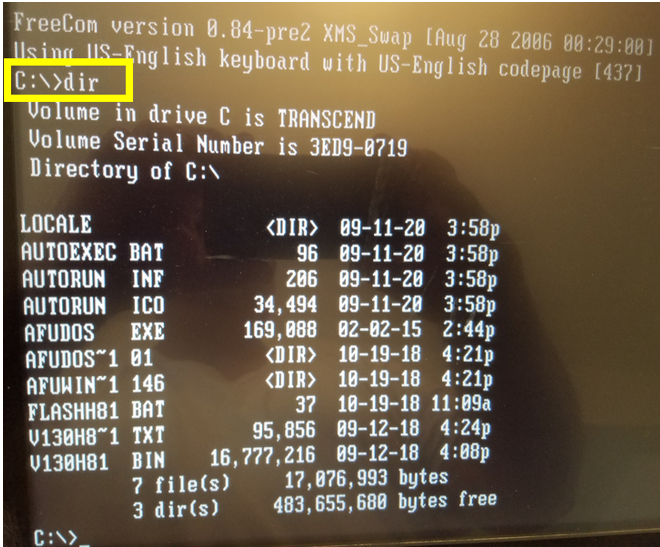

2. Al prompt C:\>, digita dir e premi Invio per verificare la presenza dello script batch di aggiornamento:

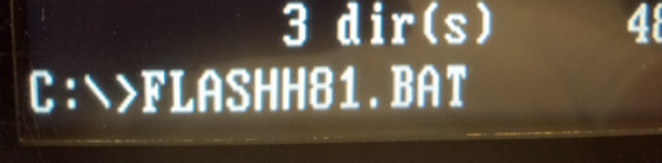

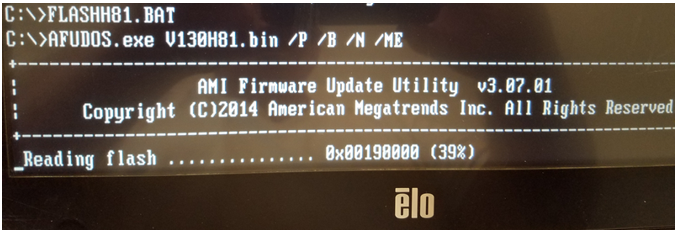

3. Esegui il file batch di aggiornamento digitando FLASHH81.BAT (o lo specifico script .BAT incluso nel tuo pacchetto) e premi Invio:



4. Il programma di aggiornamento cancellerà, programmerà e verificherà il BIOS e le regioni Intel ME. Consenti che l'aggiornamento si concluda senza interruzioni (tipicamente 2–3 minuti):

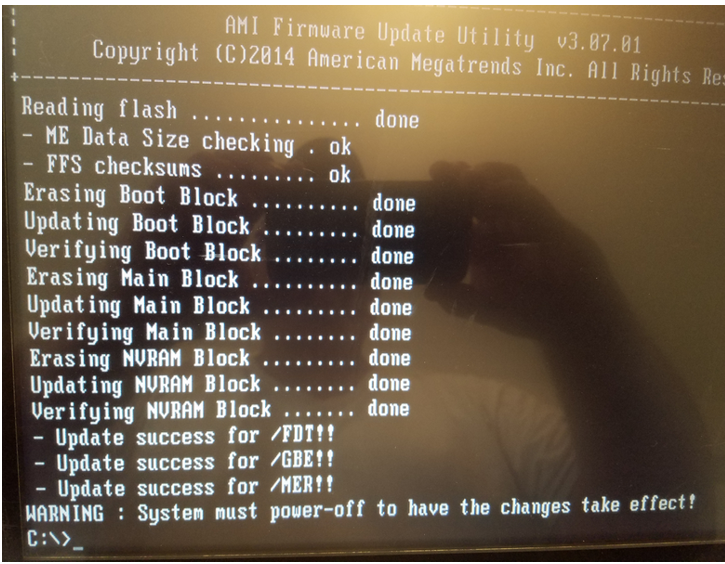

5. Al termine, il terminale visualizzerà: ATTENZIONE: Il sistema deve spegnersi affinché le modifiche abbiano effetto!



6. Ciclo di Alimentazione: Premi e tieni premuto il pulsante di accensione per spegnere l'unità. Rimuovi l'unità flash USB. Disconnetti il cavo di alimentazione principale per 20 secondi per svuotare completamente la potenza di standby dell'hardware, quindi riconnetti l'alimentazione e avvia il sistema.

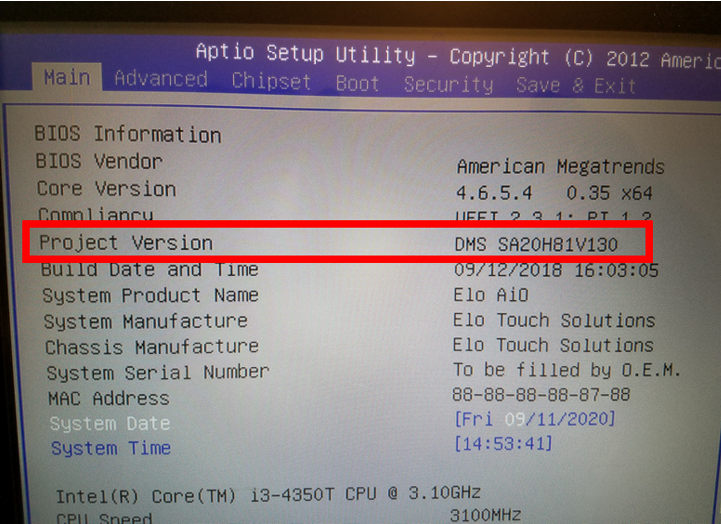

7. Verifica Versione: Inserisci nel BIOS (premi Ctrl + F2) e controlla la pagina principale per confermare il numero della Versione del Progetto aggiornata:
