Questo articolo fornisce foto del Kit di Montaggio a Parete E143088

Di seguito sono riportate alcune foto del montaggio a parete E143088 per computer all-in-one touch basati su Intel/Windows delle serie E-/I-/X e monitor touch 02/03.

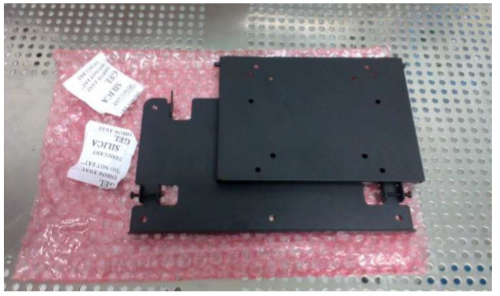

Piastra VESA per monitor e piastra di montaggio a parete incluse nel kit

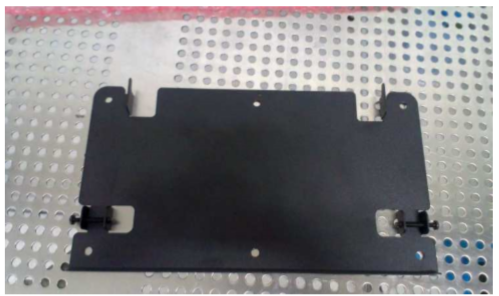

Piastra di montaggio a parete

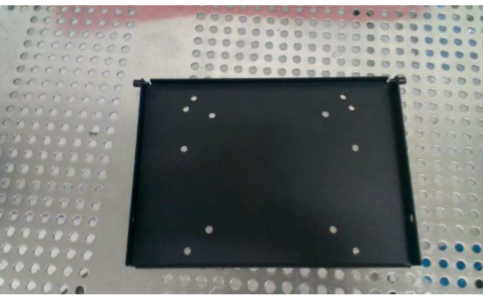

Piastra VESA per monitor

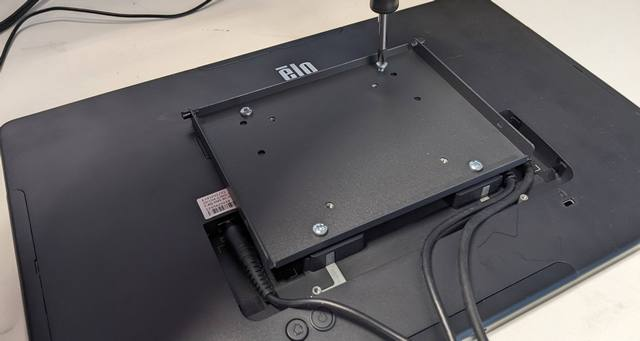

Montaggio della piastra del monitor sul retro del 15" I-Series 4 utilizzando le viti Philips VESA fornite

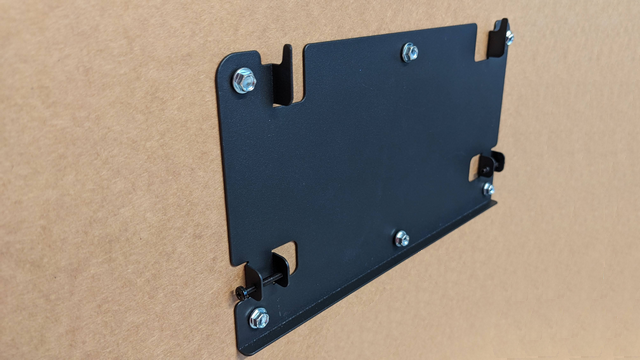

La piastra a parete si monta al muro nella seguente orientazione (viti di montaggio non incluse)

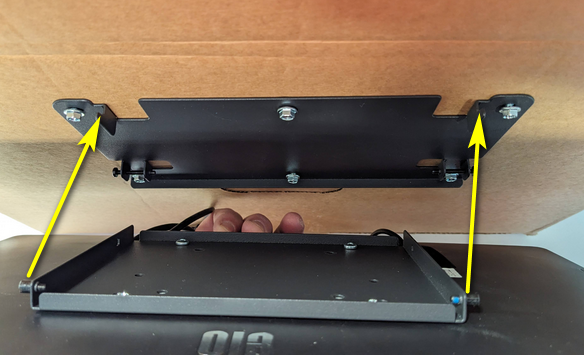

Appendi l'unità posizionando i due perni del supporto VESA sui due ganci della piastra di montaggio a parete.

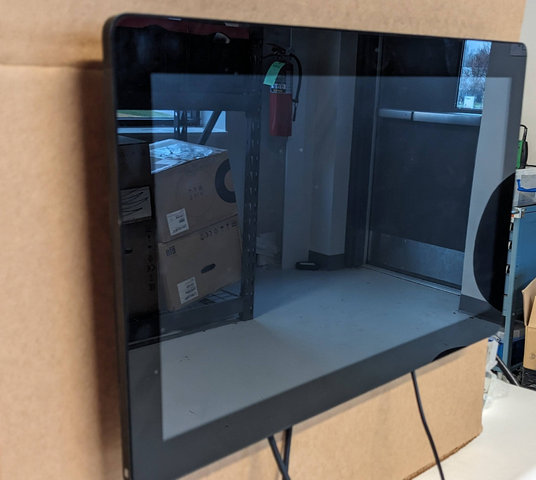

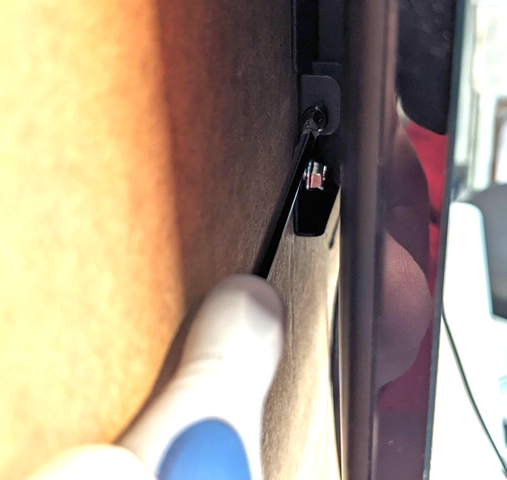

Fissa l'unità stringendo le due viti Philips (una su ciascun lato) del supporto a parete
