Questo articolo fornisce linee guida e istruzioni su come montare un monitor Elo Open Frame

I monitor Open Frame sono touchmonitor senza cornice. Sono disponibili kit cornice opzionali da acquistare per la maggior parte dei monitor Open Frame di Elo.

Di seguito sono riportate linee guida che descrivono come installare questi monitor utilizzando le varie opzioni di montaggio.

Montaggio Posteriore
Fare riferimento al disegno dimensionale per i dettagli del ritaglio; scaricare il disegno in formato PDF dalla sezione Documentazione dei Monitor Open Frame.

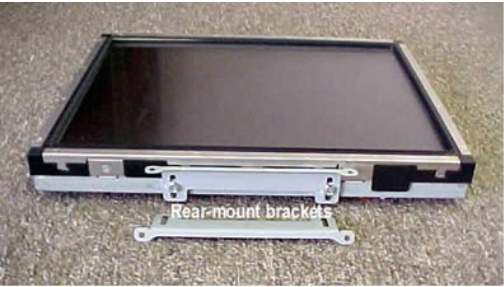

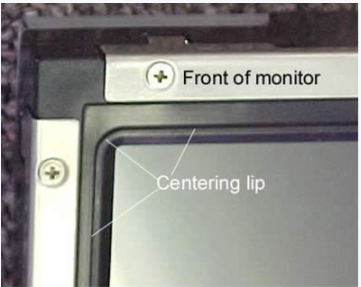

I monitor base sono progettati per essere montati dal retro e bloccati con supporti angolari forati con piccole alette di montaggio. Una leggera sporgenza centrale è progettata per adattarsi al ritaglio nella piastra frontale. Si noti che gli angoli della sporgenza centrale sono arrotondati. Il raggio per ciascun monitor è dato nelle dimensioni del ritaglio, incluse nel disegno dimensionale.

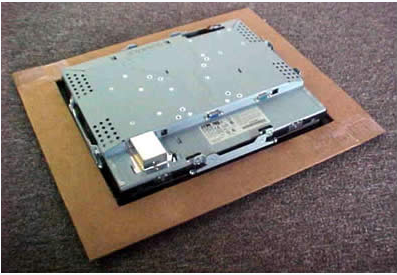

I supporti di montaggio sono forati per consentire la regolazione dello spessore della piastra frontale. I supporti mostrati sono destinati solo ad applicazioni di montaggio posteriore. Possono essere montati sulla parte superiore e inferiore o su entrambi i lati del monitor. I fori nei supporti si attaccano quindi alla superficie posteriore della piastra frontale. Per le piastre frontali in metallo, dovrebbero essere utilizzati elementi di fissaggio a pressione installati professionalmente sul retro della piastra per un'installazione pulita (nessun fissaggio esposto). Per le piastre frontali in legno, possono essere installate viti di legno corte dal lato posteriore.

Montaggio Frontale.
Sono disponibili cornici opzionali per montaggio frontale; consultare la sezione Accessori sulle pagine web dei Monitor Open Frame per i numeri di parte.



Fare riferimento al disegno dimensionale per dettagli sul ritaglio e sul montaggio; scaricare il disegno in formato PDF dalla sezione Documentazione delle pagine web del Monitor Open Frame.

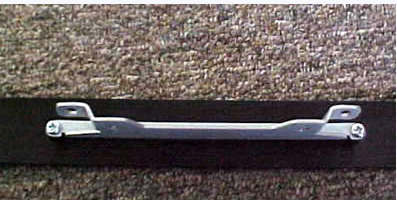

La cornice per montaggio frontale viene fornita con supporti pre-attaccati nella parte superiore, inferiore e su ciascun lato.



I supporti hanno alette che si inclinano verso l'interno per attaccarsi al monitor.

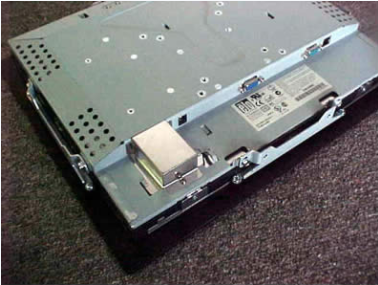

Il monitor viene posizionato sulla cornice e i quattro supporti vengono attaccati al monitor con le viti incluse. La cornice per montaggio frontale opzionale aggiunge circa 3/8" tutto intorno per supportare il montaggio dal lato frontale della piastra frontale dell'involucro.

Ora il monitor si adatta al ritaglio nella piastra frontale, dal fronte.



La foto sopra mostra una vista posteriore utilizzando un pezzo di cartone per simulare la piastra frontale dell'involucro. Si noti che le dimensioni del ritaglio specificate lasciano abbastanza spazio sia per il monitor che per i supporti della cornice frontale offset per passare.

NOTA: I supporti di montaggio posteriore mostrati nella sezione di montaggio posteriore non vengono utilizzati. I supporti speciali per montaggio frontale sono inclusi nel kit della cornice per montaggio frontale.

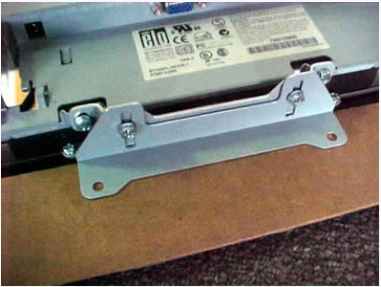

I supporti speciali per montaggio frontale si attaccano ai fori filettati nei supporti di montaggio della cornice; questi supporti spingono quindi contro il retro della piastra frontale e le viti vengono serrate nei fori forati.

NOTA: I fori che fissano i supporti alla piastra frontale sono al di fuori delle dimensioni della cornice frontale (la cornice frontale non coprirebbe le teste delle viti se fossero usati bulloni passanti). Per questo motivo, dovrebbero essere utilizzati elementi di fissaggio a pressione installati professionalmente sul retro della piastra per un'installazione pulita (nessun fissaggio esposto) quando si utilizzano piastre frontali in metallo. Per le piastre frontali in legno, possono essere installate viti di legno corte dal lato posteriore.
