Questo articolo fornisce i passaggi per l'installazione della cinghia HS10 sul Computer M50 Mobile.

Queste istruzioni sono scritte per Elo P/N:E994659, cinghia HS10 per Computer M50 Mobile. Una Guida all'Installazione Rapida è inclusa nella confezione e può anche essere scaricata QUI .

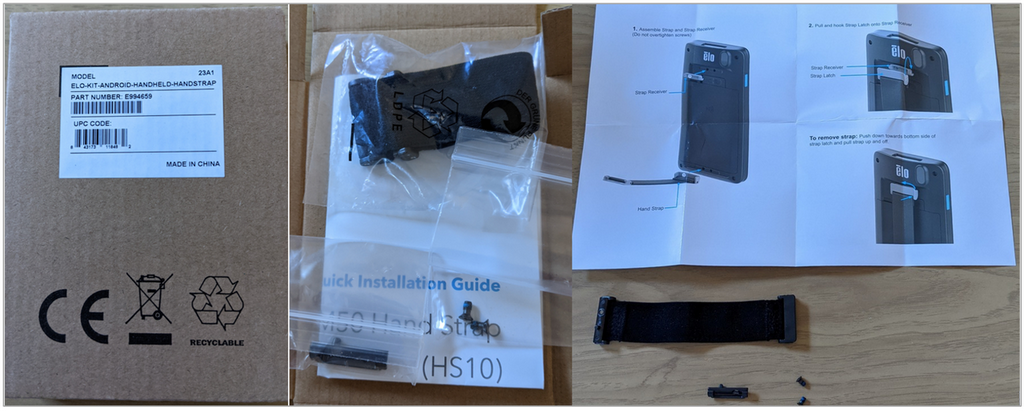

1. Rimuovere la cinghia e tutti i contenuti dalla scatola.

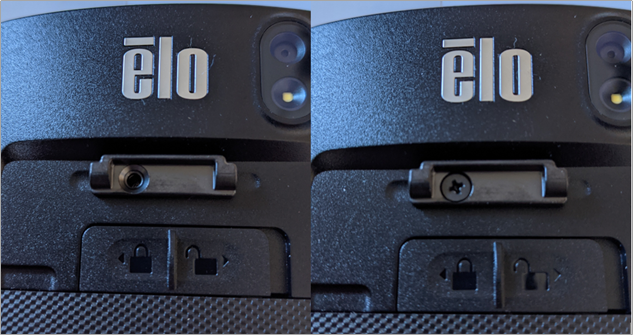

2. Inserire il ricevitore della cinghia nello slot superiore con il foro per la vite sul lato sinistro - fissare la vite (non stringere eccessivamente).
Nota: La vite richiederà un po' di pressione all'inizio per inserirsi nel foro sul ricevitore della cinghia; una volta passata attraverso il foro, si avviterà nel dispositivo con minimo sforzo.

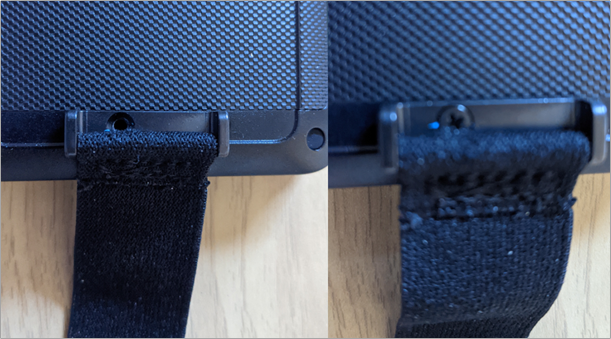

3. Fissare la cinghia nella sezione inferiore assicurandosi che il foro per la vite sia sul lato sinistro. La vite si avviterà nello stesso modo del ricevitore della cinghia superiore nel Passo 2

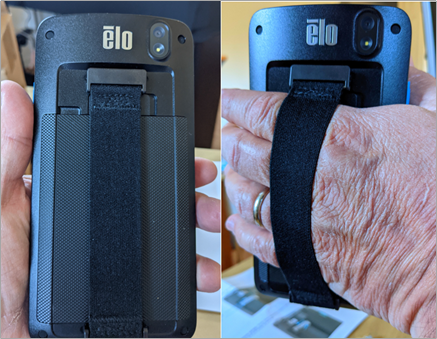

4. Tirare e agganciare la molla della cinghia sul ricevitore della cinghia.



5. Per rimuovere la cinghia: Spingere verso il basso il lato inferiore della molla della cinghia e tirare la cinghia verso l'alto e fuori.
