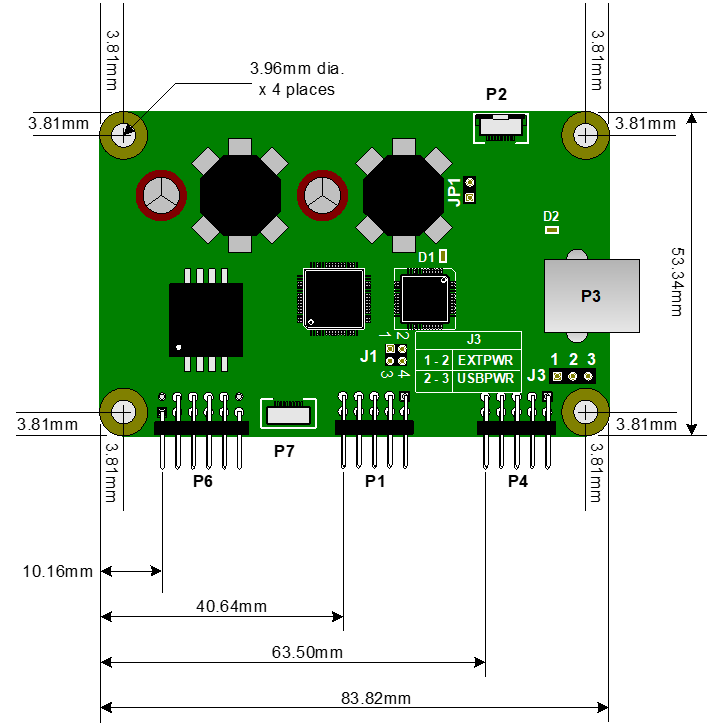

Questo articolo elenca i disegni dimensionali per la scheda di controllo 2521
Dimensioni Y:
Dimensioni Z:
- Altezza massima sopra la parte superiore della PCB: 9.5mm
- Altezza massima del componente sopra la parte inferiore della PCB: 2.54mm
- Altezza massima dell'intera scheda: 13.8mm (13.1 tipica)
Vedi informazioni aggiuntive e documentazione per la scheda di controllo 2521 in questo articolo di conoscenza.
