Questo articolo fornisce i passaggi per aggiornare la versione del firmware video utilizzando un cavo USB, sul monitor Elo ET1903LM

Il firmware più recente al momento della scrittura è allegato ed è: 20201125_sw001903RevE

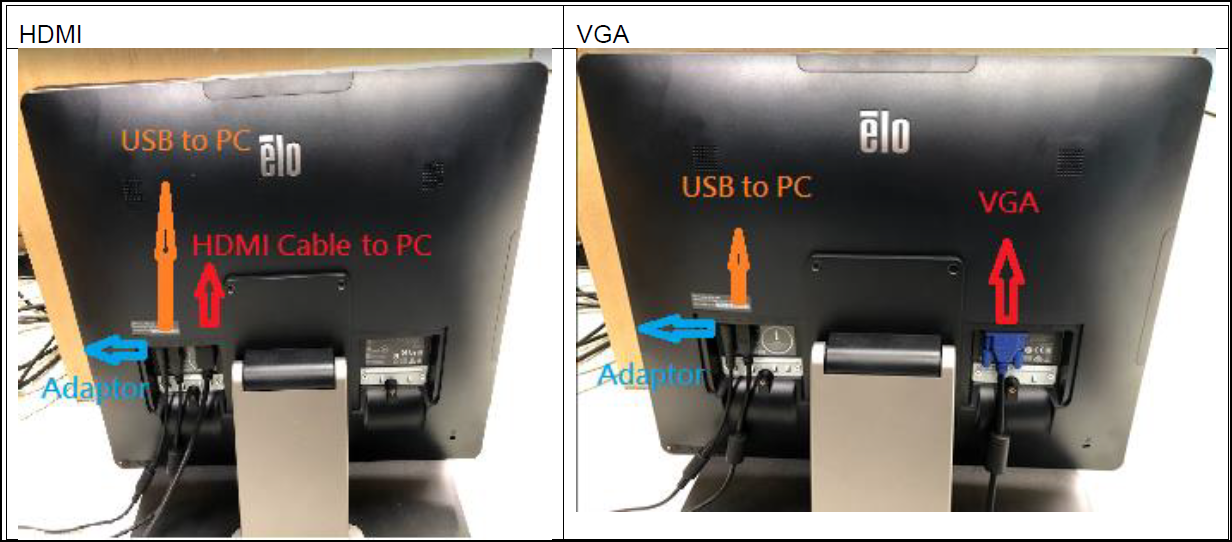

Passaggi di connessione hardware

1. Collegare il cavo USB tra PC e Display.
2. Collegare il cavo HDMI o VGA tra Display e PC.
3. Accendere il Monitor e assicurarsi che sia in modalità di visualizzazione.

Passaggi per l'aggiornamento del FW

1. Installare la configurazione del software: RTD Tool 3.7 (allegato a questo articolo)

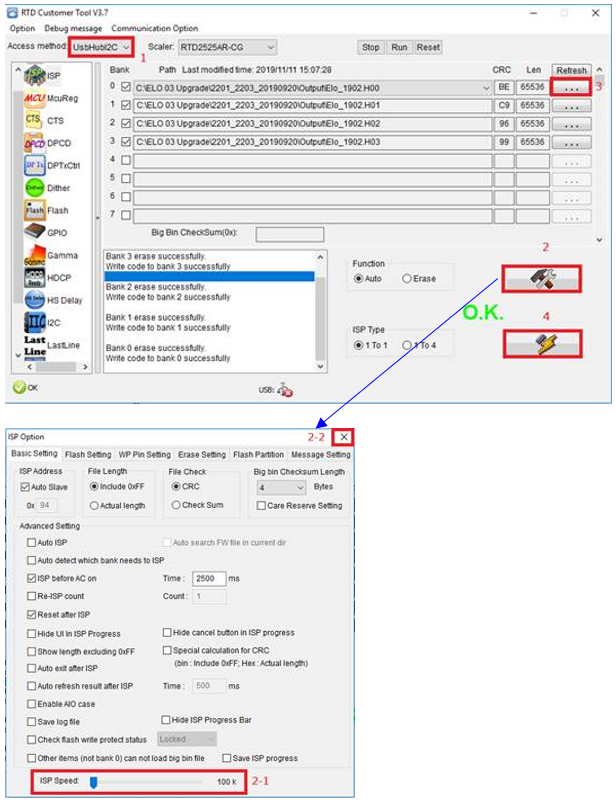

2. Eseguire l'utilità RTD Customer Tool
   • Passo 1: Metodo di accesso Selezionare ”USBHubI2C”
   • Passo 2: Fare clic sul pulsante dello strumento
     • 2-1: ISP Speed selezionare ”100K”
     • 2-2: Chiudere la finestra pop-up
   • Passo 3: Selezionare i file del firmware (allegati a questo articolo)
   • Passo 4: Fare clic su  per aggiornare il firmware

Verifica della versione del firmware
Per trovare la versione FW è necessario accedere al menu OSD di fabbrica del monitor.

1. Spegnere il monitor utilizzando il pulsante POWER.

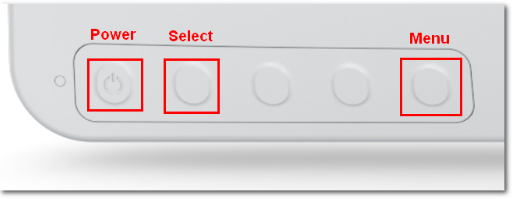

2. Premere i pulsanti POWER e SELECT sul retro del monitor contemporaneamente e tenere premuto.



3. Quando lo schermo si accende, rilasciare e premere il pulsante MENU.

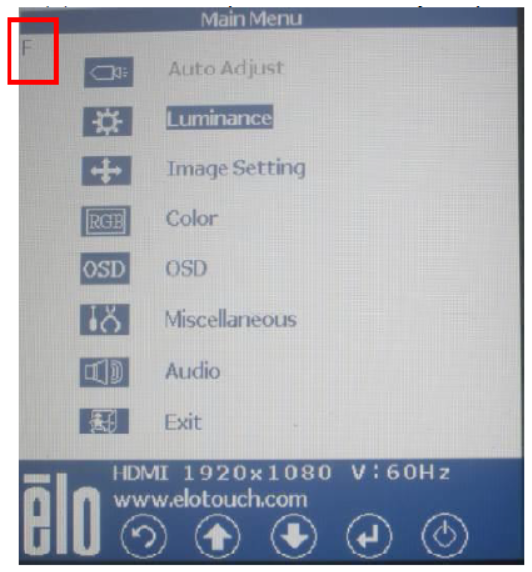

4. Utilizzare i pulsanti di navigazione LEFT e RIGHT per arrivare alla “F” nell'angolo in alto a sinistra e premere il pulsante SELECT per aprire il menu di fabbrica.

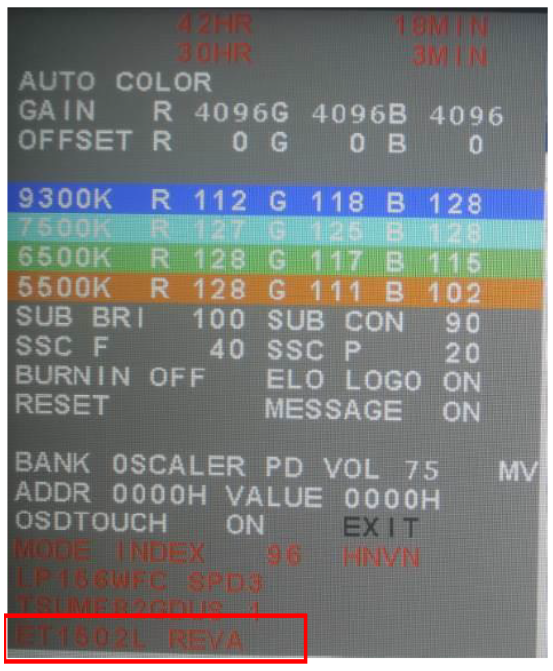

5. Ora sei nel Menu OSD di Fabbrica. Il FW sarà mostrato in fondo al menu.*


*Le immagini sopra potrebbero non riflettere il tuo prodotto attuale, ma sono solo un esempio.
