Questo articolo fornisce i passaggi per orientare un monitor Elo in modalità ritratto

Una domanda comune è: "Posso orientare il mio touchmonitor Elo in modalità ritratto invece che paesaggio?"

Risposta: Sì, vedere di seguito per ulteriori dettagli.

Rotazione Video
I touchmonitor sono considerati "dispositivi slave", il che significa che rispondono ai comandi inviati da un altro dispositivo come un computer, laptop, tablet o altro controller. Il touchmonitor non ha alcuna capacità integrata per ruotare il video. Non è possibile farlo tramite il menu del display su schermo (OSD) (vedere la fine di questo articolo per informazioni sull'OSD).

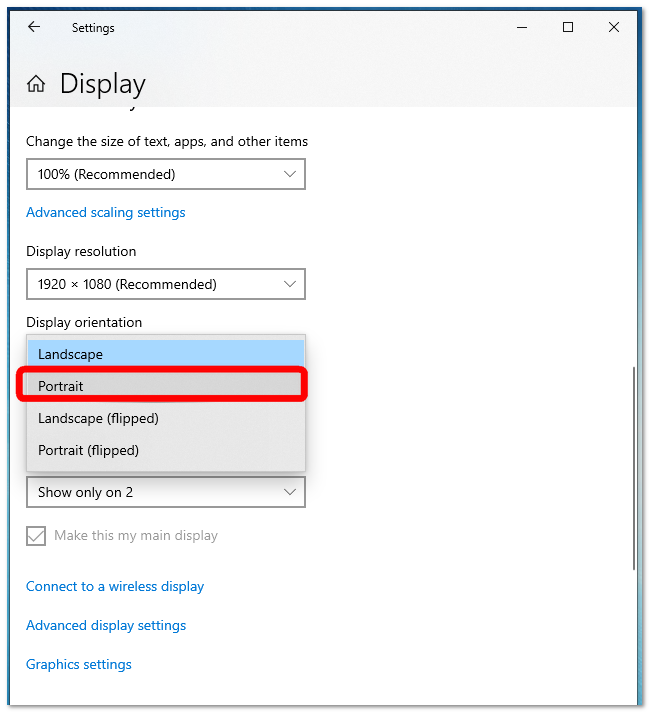

Per mettere il touchmonitor in modalità ritratto, devi configurare la scheda grafica del computer per uscire in modalità ritratto. Nella maggior parte dei sistemi Windows, devi andare su Impostazioni di avvio Sistema Display e scegliere modalità ritratto o paesaggio da un elenco a discesa. Se utilizzi un sistema operativo diverso come Linux, Mac o Android, consulta le istruzioni del produttore del tuo computer su come ruotare il video.

• Dopo aver posizionato il touchmonitor in modalità ritratto, potrebbe essere necessario riallineare il touchscreen affinché risponda correttamente.

Montaggio del Monitor Desktop in Modalità Ritratto
Tutti i touchmonitor a rapporto d'aspetto standard (monitor quadrati) possono essere montati in modalità ritratto sul supporto, poiché questi monitor hanno una dimensione quadrata.

Nei monitor desktop a schermo largo, potresti non essere in grado di montare in modalità ritratto sul supporto del desktop a causa delle dimensioni del monitor in combinazione con lo spazio consentito tra il supporto e il desktop.

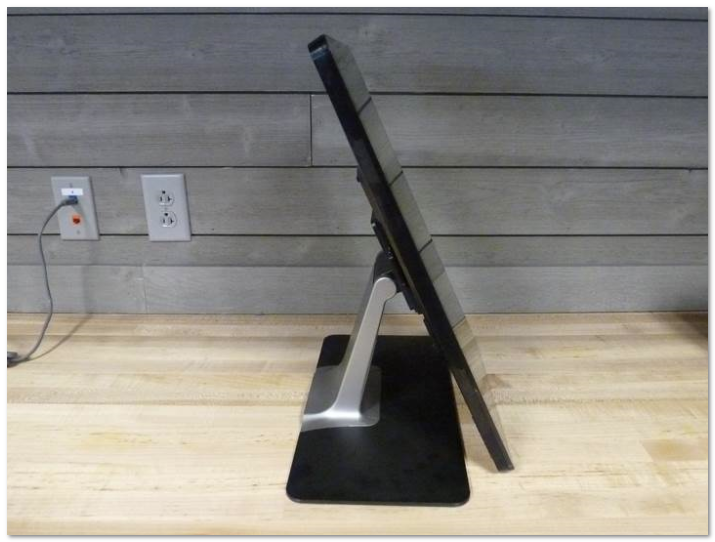

Di seguito viene mostrato un touchmonitor widescreen 2202L montato in modalità ritratto sul supporto desktop. Nota la mancanza di spazio disponibile quando montato in questo modo. La parte inferiore del monitor è seduta sul tavolo non consentendo al touchmonitor di essere posizionato in posizione completamente verticale.


Tutti i monitor Elo sono dotati di un supporto VESA standard sul retro, alcuni sono 75mm, alcuni sono 100mm e alcuni hanno entrambi. Il supporto VESA consente di rimuovere il supporto e montare il monitor su qualsiasi supporto conforme VESA, ad esempio: montaggio a parete, montaggio su braccio, ecc.

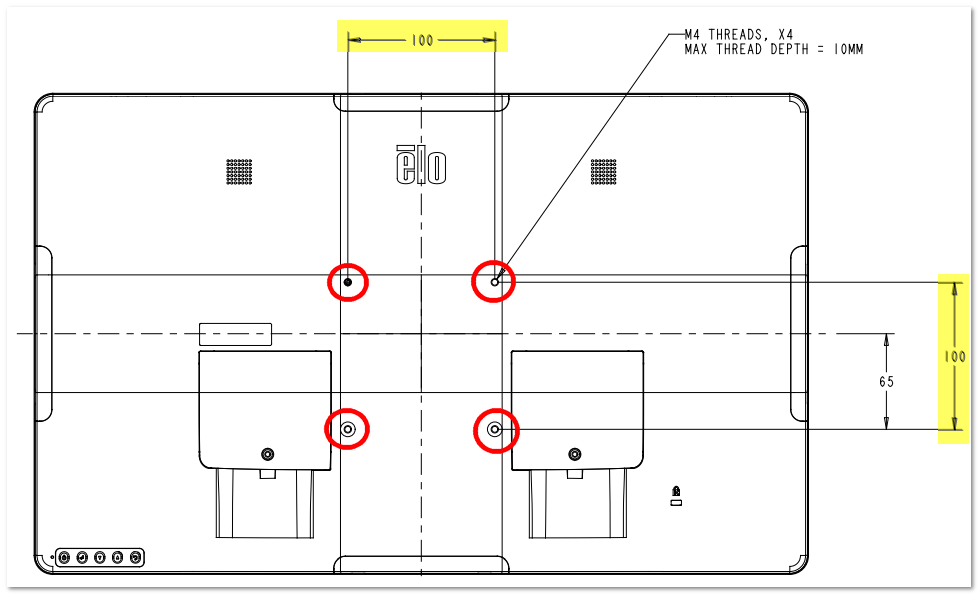

Di seguito viene mostrato il supporto VESA da 100mm sul retro di un touchmonitor desktop Elo ET2203LM.

• Controlla sempre il manuale dell'utente del tuo touchmonitor Elo per informazioni sul montaggio corretto.

Montaggio di Touchmonitor Open Frame e IDS in Modalità Ritratto

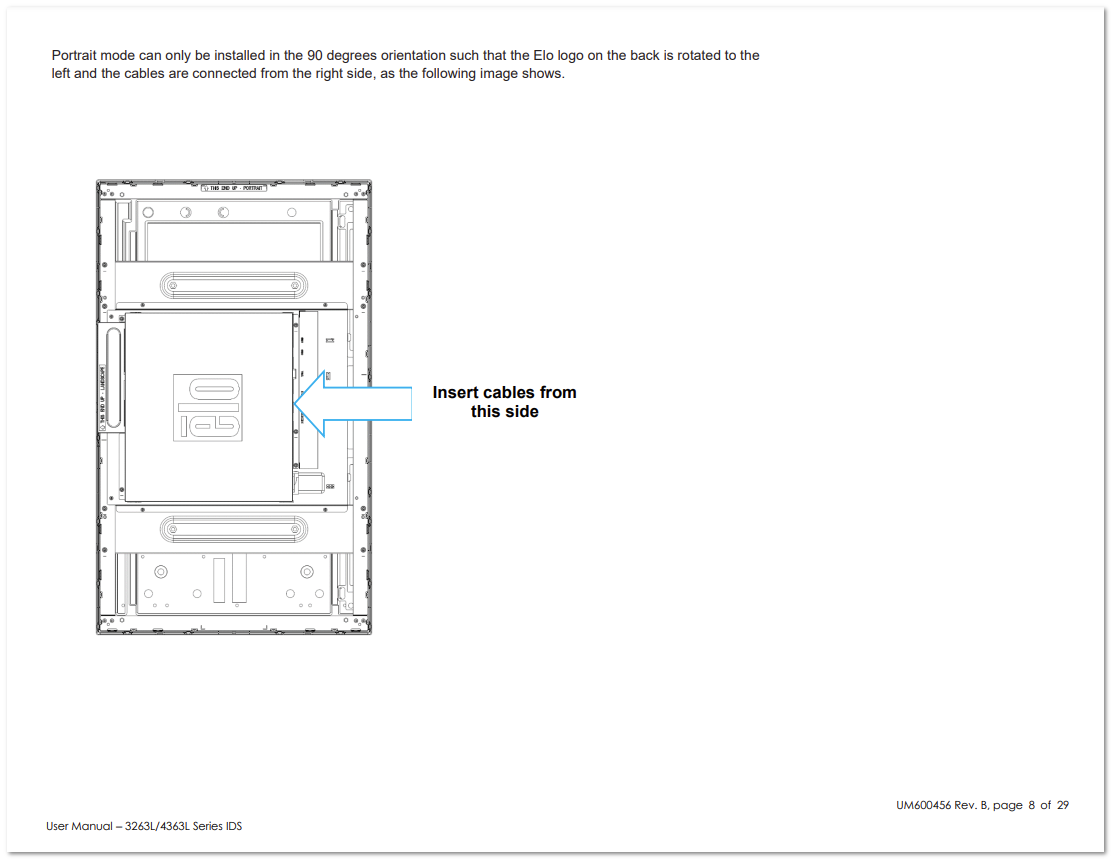

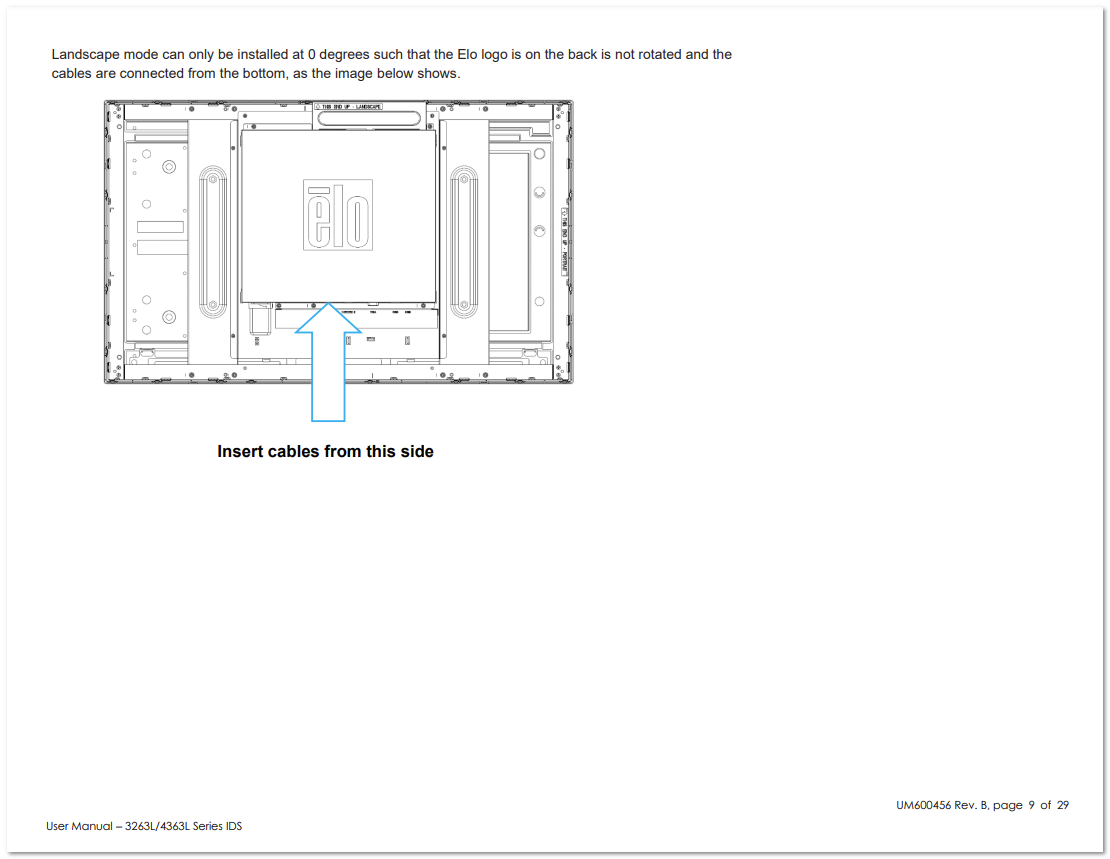

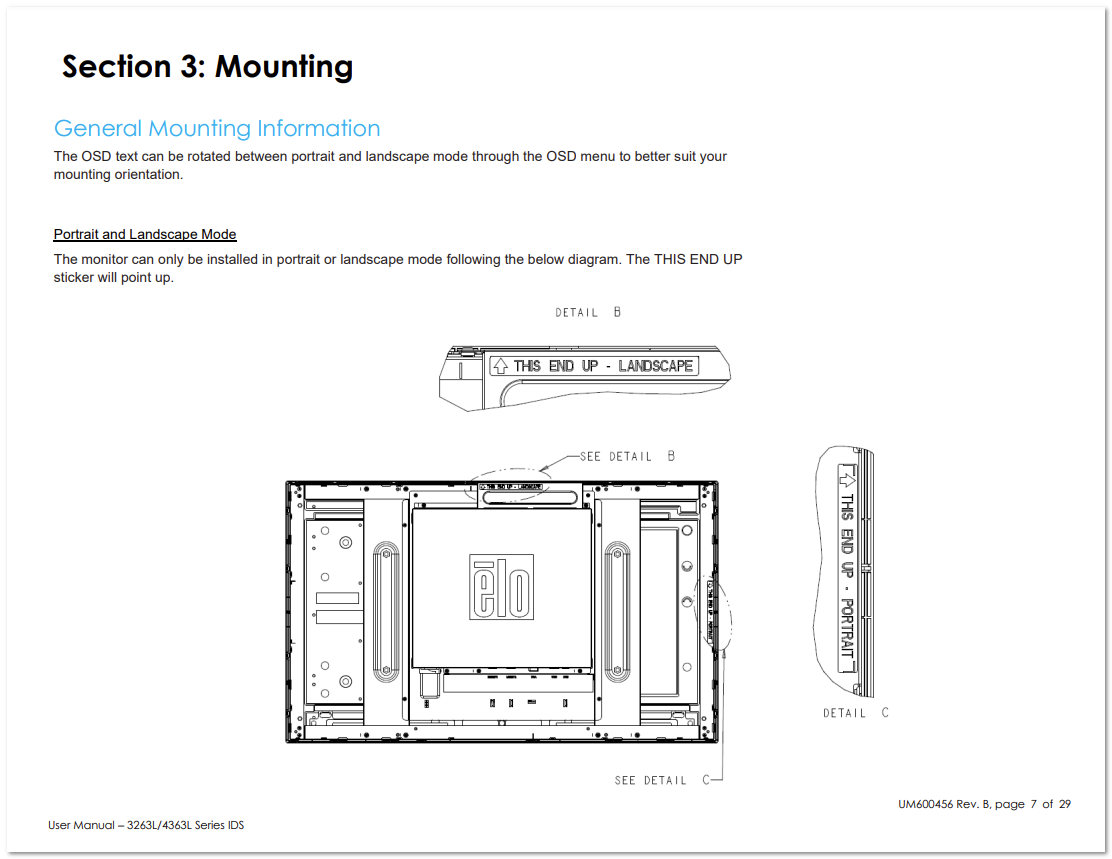

I touchmonitor open frame e IDS sono progettati per essere montati sia in modalità paesaggio che ritratto. Il manuale dell'utente del prodotto mostrerà come orientare correttamente il touchmonitor per una corretta ventilazione, vedere l'esempio di seguito dal manuale dell'utente della serie 3263L/4363L IDS:




Informazioni OSD
Tutti i touchmonitor Elo hanno un menu di visualizzazione su schermo (OSD). Alcuni touchmonitor hanno la possibilità di ruotare il testo del menu OSD (non il video del display). Questo consente di orientare il menu OSD nella stessa orientazione del display video per facilitare l'uso. Vedi l'esempio di seguito per il touchmonitor Open Frame ET1099L:

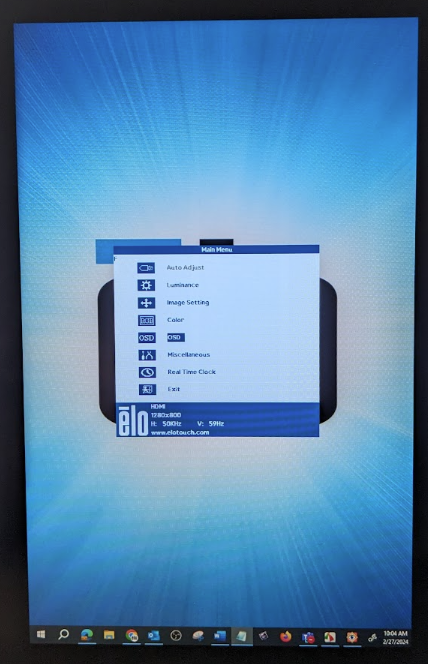

Monitor con video ruotato in modalità ritratto ma menu OSD è ancora in modalità paesaggio predefinita

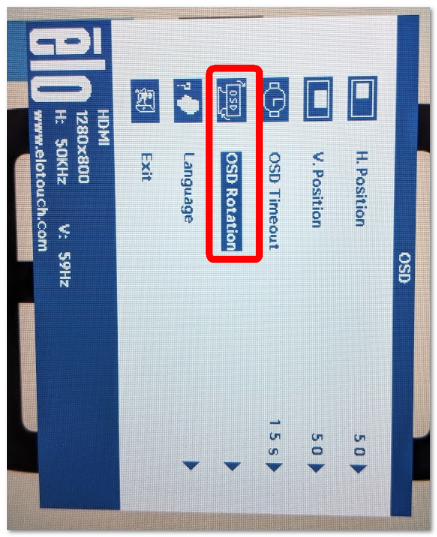

Entriamo nella sezione OSD, poi Rotazione OSD

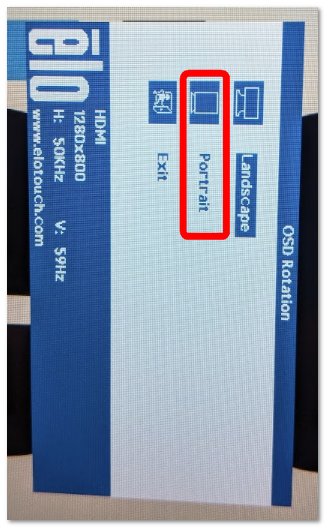

Seleziona Ritratto dal menu

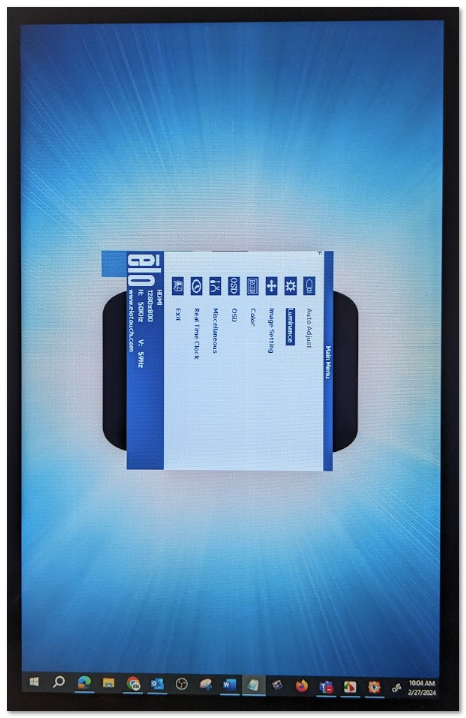

Il menu OSD è ora in modalità Ritratto per abbinarsi al video
