Questo articolo spiega perché le dimensioni della potenza in ingresso del monitor differiscono da quelle della dimensione del connettore dell'adattatore.

Risposta breve: Sono misurati da lati diversi della connessione (presa vs. spina) e utilizzano diversi punti di riferimento. La presa del monitor elenca il suo pin centrale e il foro d'ingresso, mentre l'adattatore elenca il foro interno della spina e il cilindro esterno. Sono progettati per adattarsi insieme.

Panoramica

• Esempio (Elo 1504L):
  • Specifiche del monitor: “DC Jack (diametro pin esterno 2,0 mm, diametro interno cilindro 6,4 mm)”
  • Spina dell'adattatore: “diametro esterno 5,5 mm × foro interno 2,1 mm”
• Questa differenza è normale e intenzionale. I componenti sono progettati per collegarsi in modo sicuro.

Come si mappano le misure

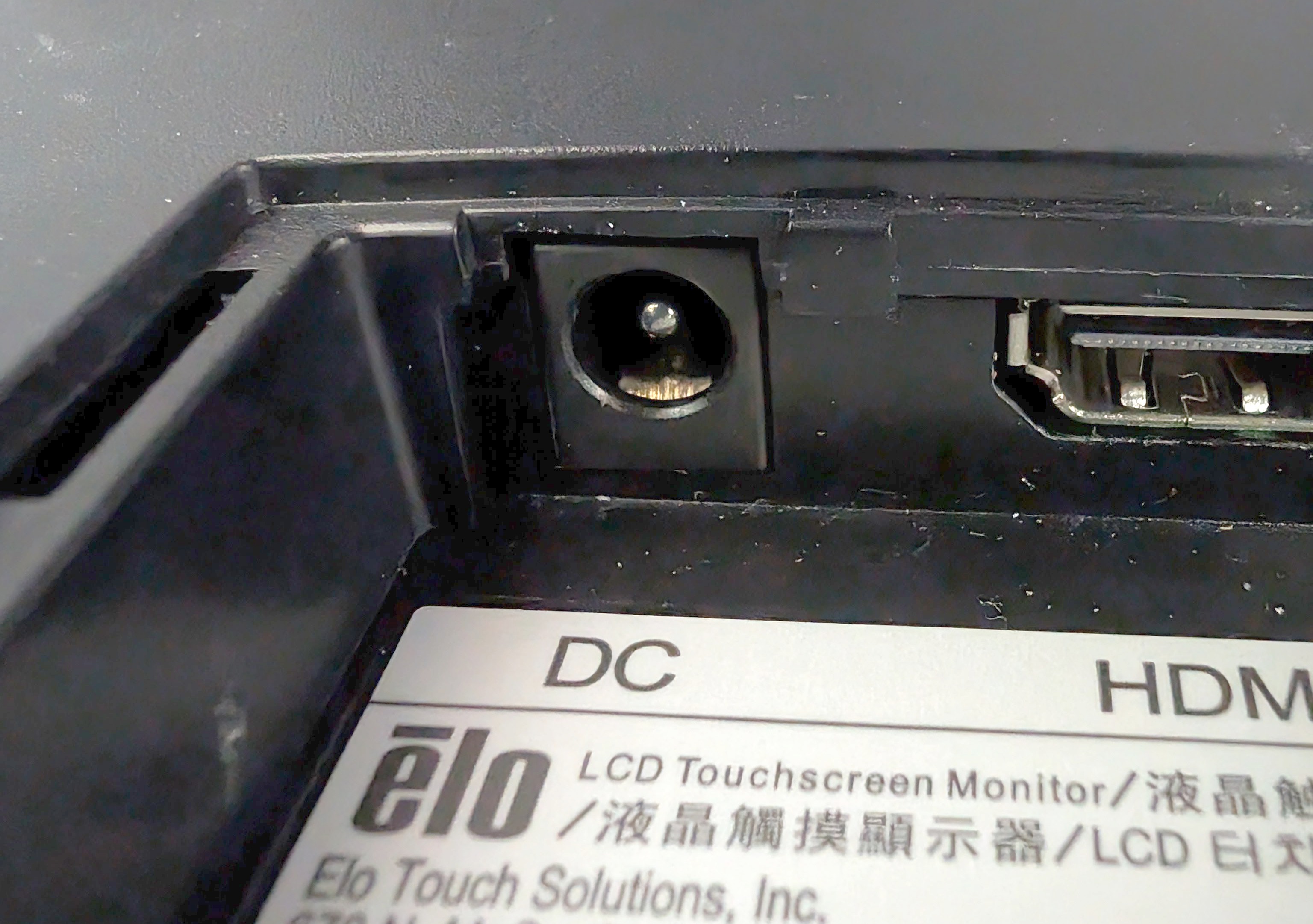

• Presa (sul monitor):
  • 2,0 mm = diametro del pin centrale della presa
  • 6,4 mm = diametro del foro di ingresso/collarino (una guida, non il contatto)
• Spina (sull'adattatore):
  • 5,5 mm = diametro esterno (OD) del cilindro della spina
  • 2,1 mm = diametro interno (ID) del foro della spina

Pin centrale: 2,0 mm vs. 2,1 mm

• Il pin centrale della presa è di 2,0 mm (lato monitor).
• Il foro interno della spina è di 2,1 mm (lato adattatore).
• Quella differenza di 0,1 mm è uno spazio intenzionale affinché la spina scivoli facilmente mentre i contatti a molla della presa mantengono una pressione adeguata per una connessione elettrica affidabile.

“diametro interno del cilindro 6,4 mm” (lato presa)

• Il valore di 6,4 mm è il foro/frontale della presa, non la dimensione del contatto elettrico.
• All'interno della presa, i contatti a molla sono dimensionati per afferrare un cilindro della spina di 5,5 mm.
• Il foro più grande di 6,4 mm fornisce spazio di inserimento e tolleranze in modo che la spina da 5,5 mm si posizioni correttamente e in modo coerente.

Riepilogo della compatibilità

• Anche se i numeri differiscono, la spina dell'adattatore fornita di 5,5 mm × 2,1 mm è completamente compatibile con una presa a pin di 2,0 mm e un foro d'ingresso di 6,4 mm. Questo accoppiamento è standard e fornisce una connessione di alimentazione sicura e corretta.

Controlli delle migliori pratiche

• Verifica sempre che tensione, corrente e polarità (tipicamente centro-positivo) corrispondano alle esigenze del monitor prima dell'uso.

Riferimento visivo

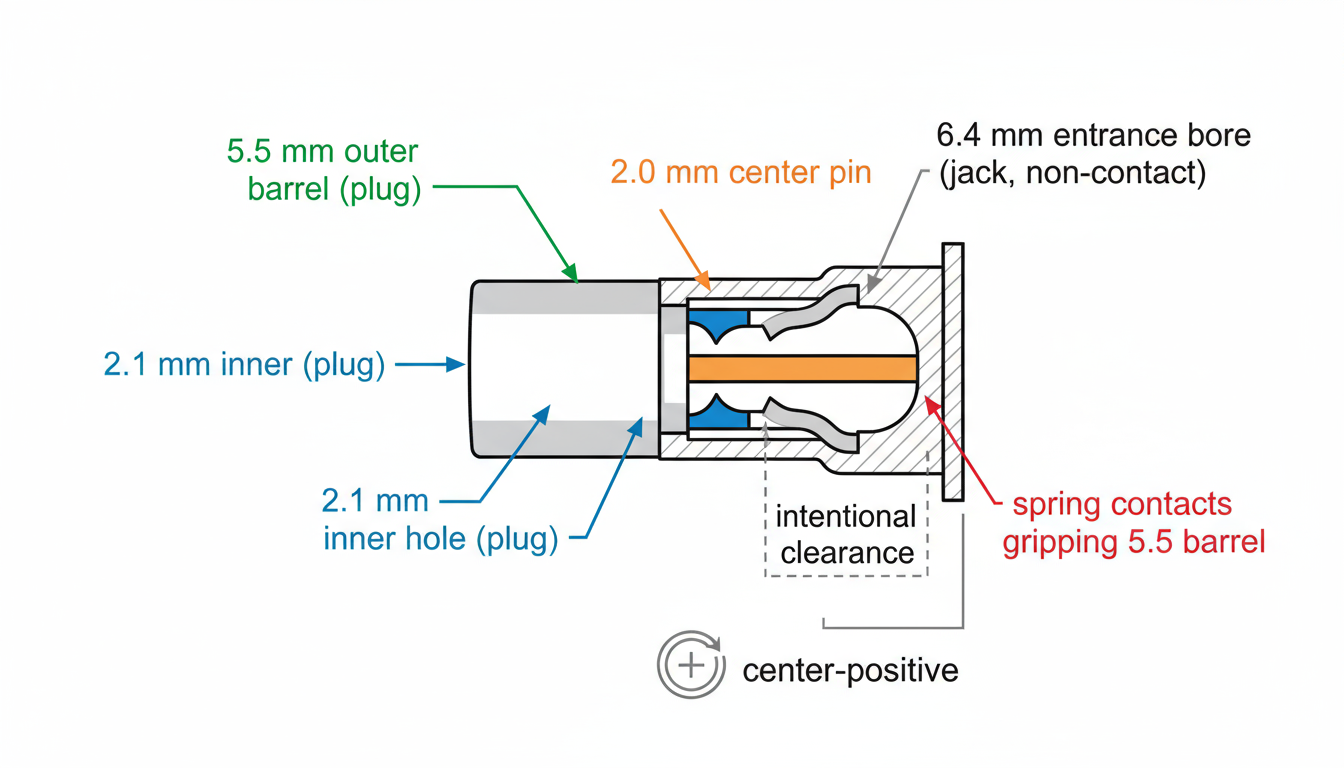

• Consulta le foto/diagrammi qui sotto per una sezione colorata che mostra:

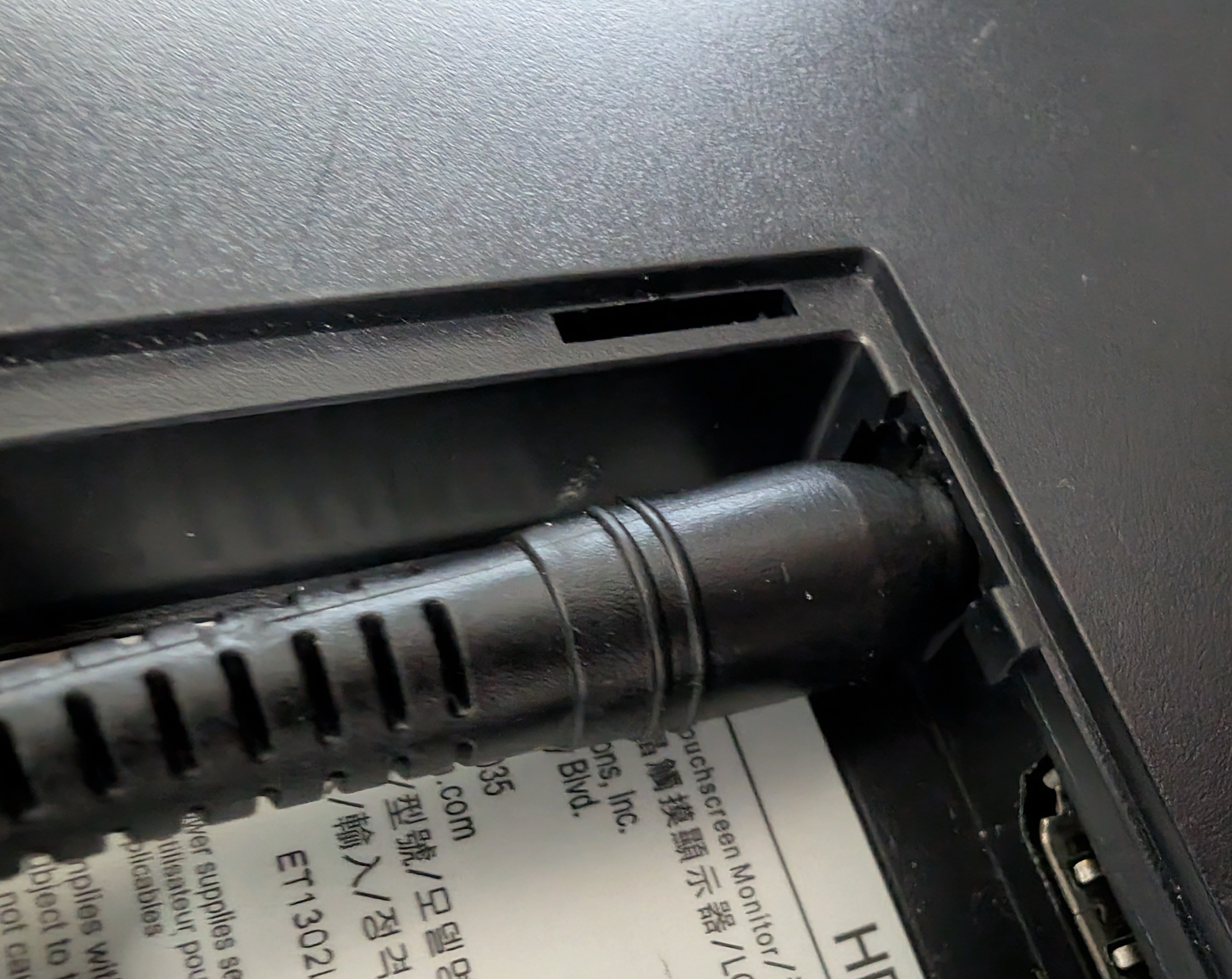

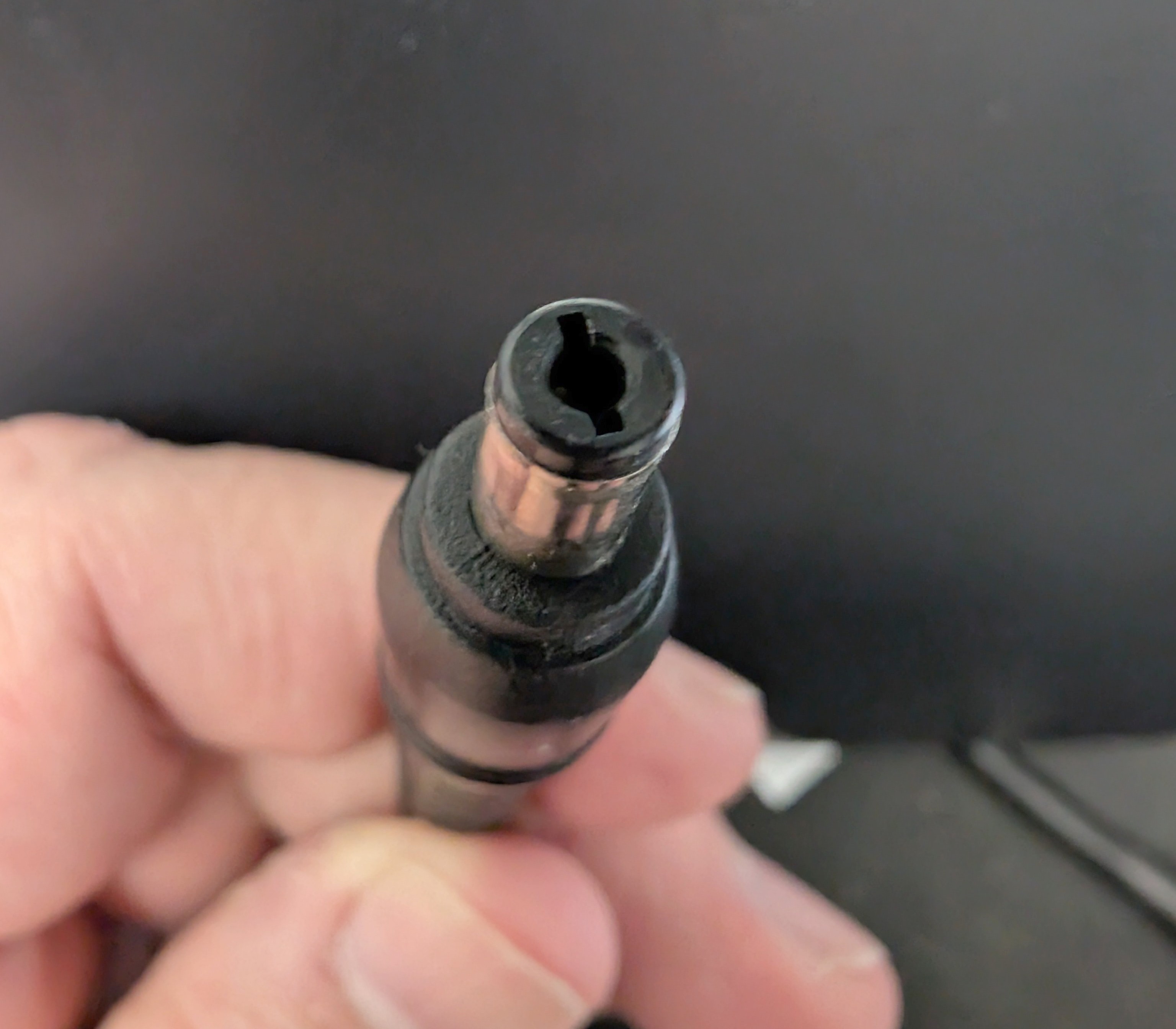

  • cilindro della spina da 5,5 mm (contattato dai contatti a molla della presa)
  • foro interno della spina da 2,1 mm sopra un pin da ~2,0 mm della presa (spazio intenzionale)
  • foro d'ingresso della presa da 6,4 mm (guida non a contatto)
