Questo articolo descrive come assemblare il M51 Scan Handle su un dispositivo mobile M51.

Pagina delle specifiche del prodotto: https://www.elotouch.com/m51-scan-handle.html

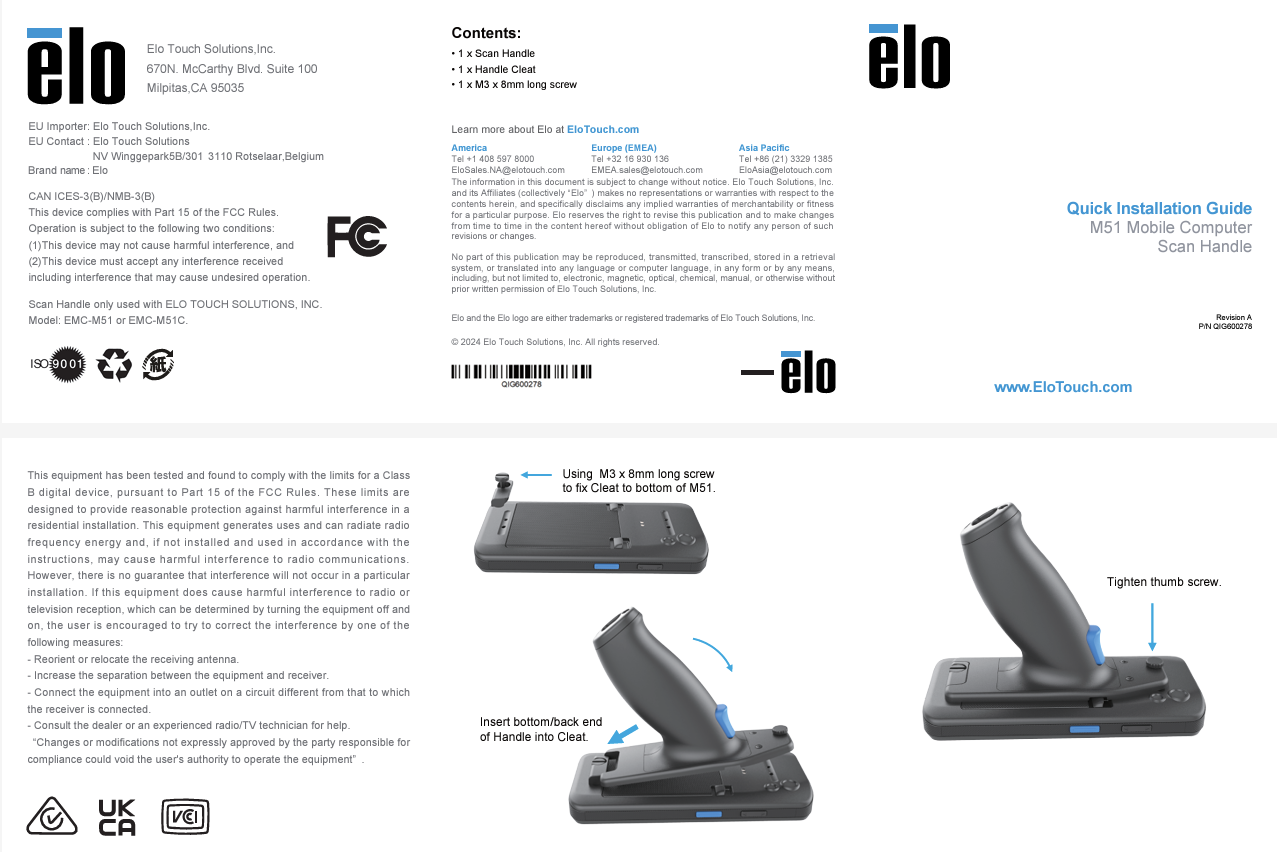

Guida rapida all'installazione: https://docs.elotouch.com/QIG600278.pdf

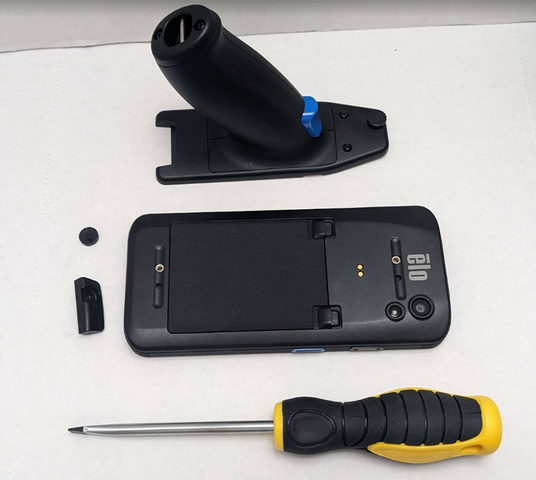

Hardware richiesto:

• E527331, Kit M51 Scan Handle
• Dispositivo mobile Elo M51 dotato di scanner per codici a barre
• Cacciavite a lama piatta

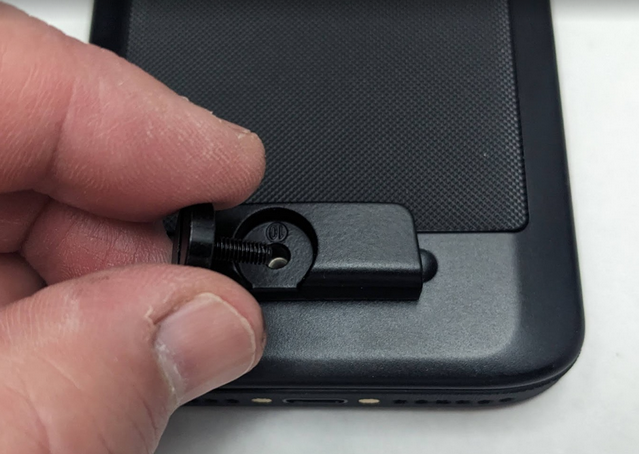

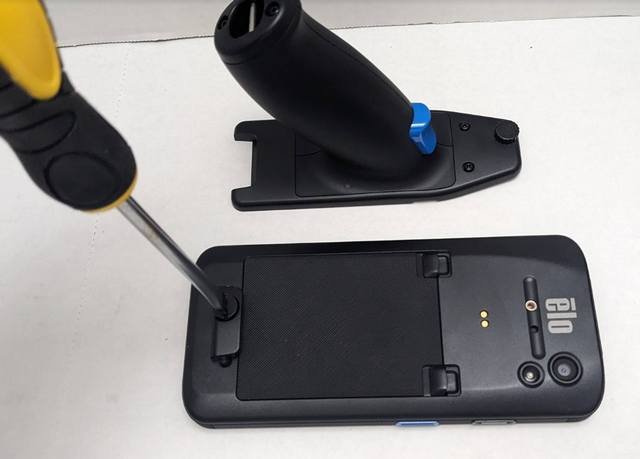

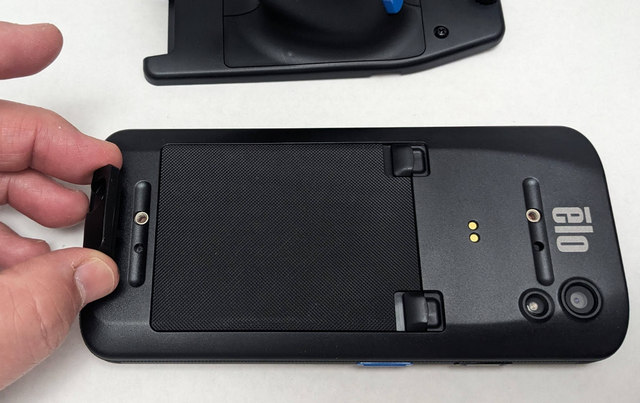

1. Posizionare il supporto inferiore del grilletto sulla fessura posteriore inferiore del dispositivo M51 e inserire la vite a testa fessurata e stringere con il cacciavite.

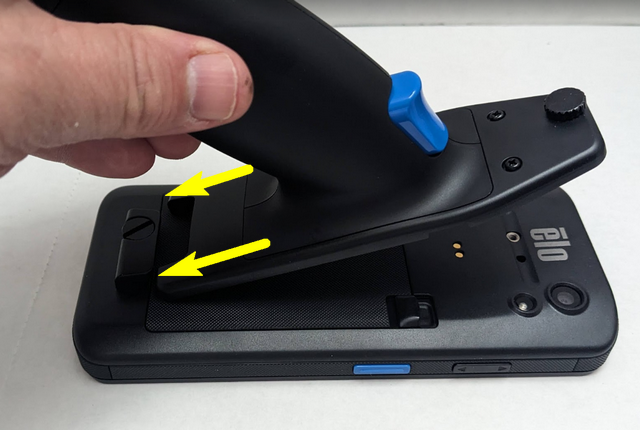

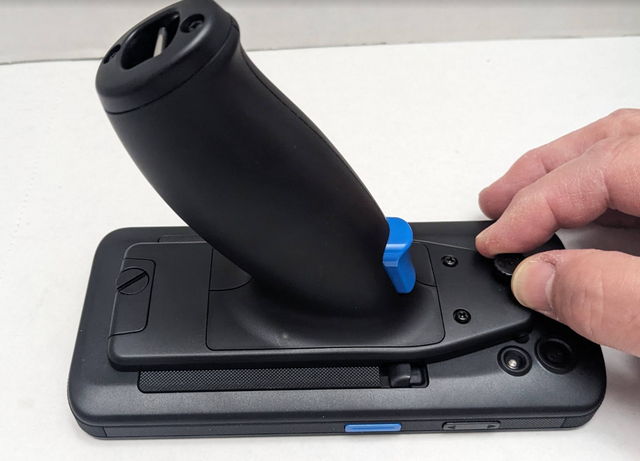

2. Far scivolare il manico del grilletto sotto il supporto del grilletto, quindi stringere la vite superiore per fissare il manico del grilletto al dispositivo M51.

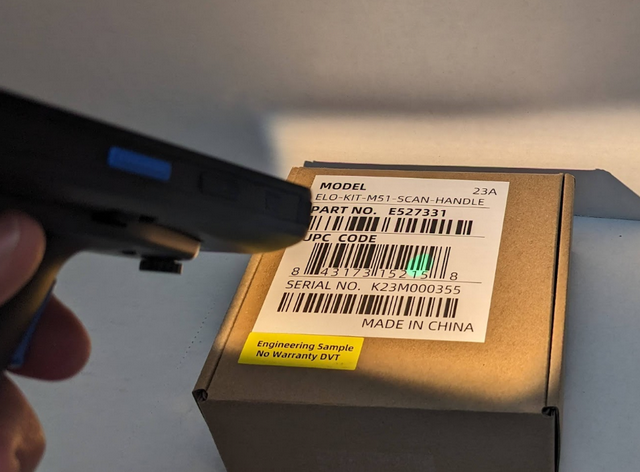

3. Ora puoi utilizzare il manico del grilletto per attivare lo scanner di codici a barre.
