Questo articolo spiega come installare la Elo Speaker Bar?

Di seguito sono riportati i passaggi per installare un kit Elo Edge Connect Speaker Bar

Migliora il tuo audio aggiungendo la Elo Edge Connect Speaker Bar a una varietà di touchscreen Elo. Con un design minimalista e un'installazione semplice, la speaker bar si adatta perfettamente a qualsiasi porta Edge Connect. Inizia a offrire ai tuoi clienti un'esperienza audio coinvolgente con una soluzione semplice ed efficiente in termini di spazio.

Numeri di parte applicabili:

• Nero - E894719
• Bianco - E133780

Dispositivi Elo compatibili:

• I-Series per Android (2.0, 3.0, 4.0)
• I-Series per Windows (2.0)
• EloPOS
• Monitor touchscreen - 1002L, 1302L, 1502L, 1902L, 2002L, 2202L, 2402L, 2702L
• Insegne touchscreen - 3202L, 4202L, 4602L, 5502L, 3203L, 4303L, 5503L, 5053L, 5553L, 6553L

Passaggi:

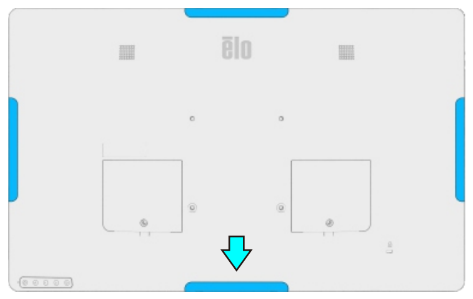

1. Scegli una posizione designata Edge Connect sul tuo dispositivo Elo per l'installazione del kit della speaker bar. Elo consiglia di utilizzare la posizione inferiore, sia in orientamento verticale che orizzontale.

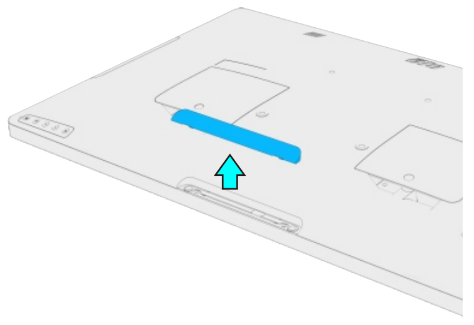

2. Rimuovi con cura il copri porta periferico designato dal dispositivo Elo.

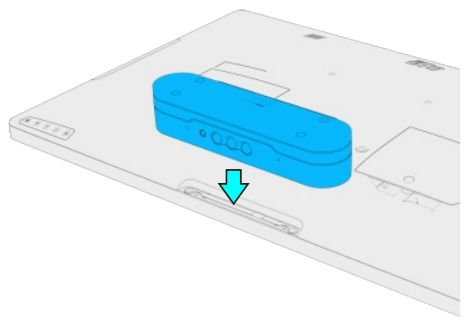

3. Inserisci con cautela il kit della speaker bar nel vano periferico, assicurandoti che sia correttamente allineato per facilitare una connessione sicura.

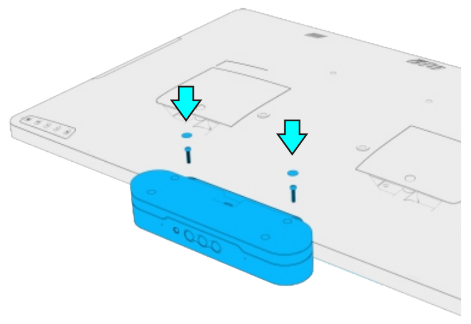

4. Utilizza le due viti a testa piatta fornite con il kit per l'installazione e, facoltativamente, nascondi le viti utilizzando i copri adesivi in mylar inclusi.

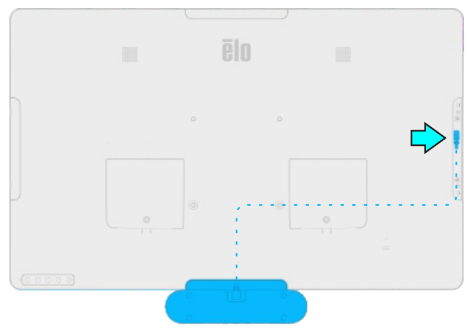

5. Nei casi in cui il kit della speaker bar sia connesso a un dispositivo Elo privo di supporto per 1.2A sulla sua porta Edge Connect, si consiglia di utilizzare il cavo Micro USB fornito nella scatola degli accessori. Questo cavo deve essere utilizzato per collegare la porta Micro USB posteriore degli altoparlanti a una porta Edge Connect aggiuntiva per un suono e una funzionalità ottimali.

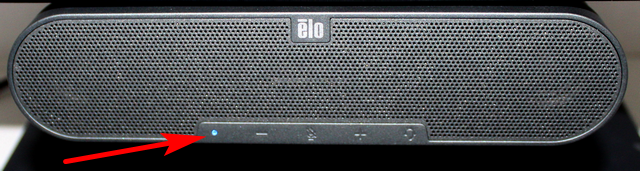

6. Accendi il sistema. L'indicatore LED blu sulla Speaker Bar deve illuminarsi, indicando che è stata accesa con successo. Se l'indicatore LED è rosso, il muto del microfono potrebbe essere stato attivato - premere il pulsante muto per disattivarlo e l'LED dovrebbe tornare blu.

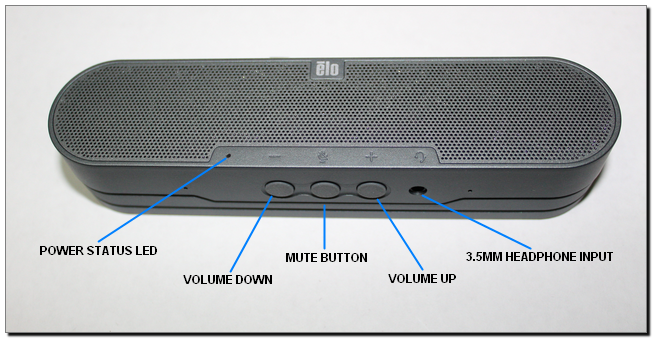

7. Descrizione dei controlli sulla Speaker Bar.



Diagnostica:

Nessuna alimentazione

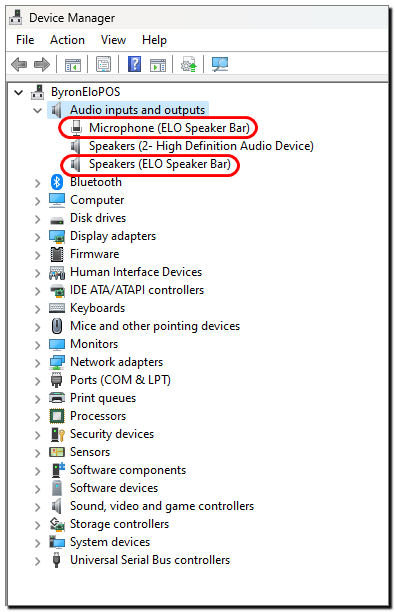

Nel caso in cui la Speaker Bar subisca un guasto di alimentazione, naviga verso il Gestore Dispositivi di Windows. Conferma la sua visibilità nella sezione "Ingressi e uscite audio".



Se la Speaker Bar non appare nel Gestore Dispositivi, verifica la connessione sicura del cavo Micro USB e assicurati che entrambe le viti siano serrate per fissare saldamente la speaker bar al dispositivo.

Considera di collegare il cavo Micro USB opzionale dalla porta USB situata sul retro della speaker bar a una porta Edge Connect alternativa sul dispositivo per scopi diagnostici.

Nessun suono

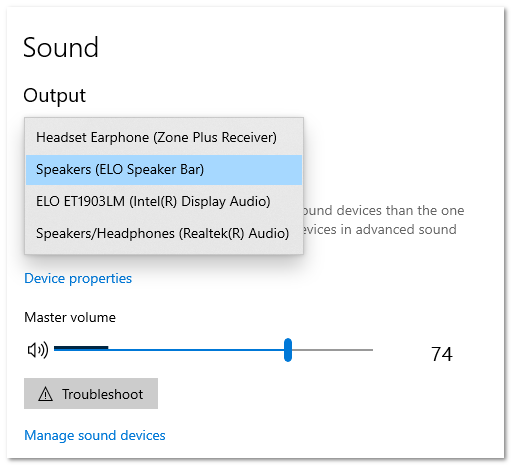

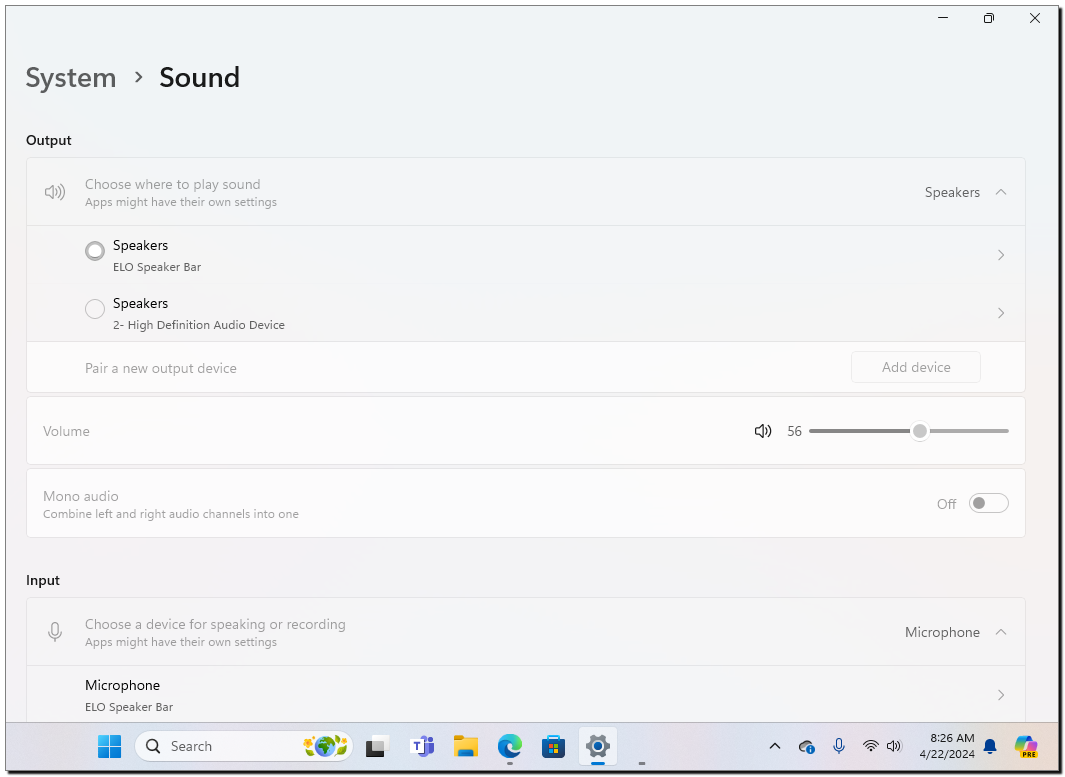

a. Se la Speaker Bar non emette suono, accedi alle impostazioni audio del computer e verifica che la ELO Speaker Bar sia stata designata come dispositivo di uscita audio. Qui di seguito ci sono alcuni esempi illustrativi che forniscono agli utenti una visione anticipata delle impostazioni audio del sistema Windows.




b. Considera di collegare il cavo Micro USB opzionale dalla porta USB situata sul retro della speaker bar a una porta Edge Connect alternativa sul dispositivo per scopi diagnostici.

c. Assicurati che il dispositivo sia elencato come un dispositivo Elo compatibile nella sezione Dispositivi Elo compatibili all'inizio di questo articolo.

Pulsante di muto non muto
Si prega di notare che il pulsante di muto sulla Speaker Bar è specificamente progettato per silenziare l'input del microfono, piuttosto che l'uscita audio della Speaker Bar stessa. L'attivazione della funzione muto avviene con una sola pressione del pulsante, contrassegnata dall'illuminazione del LED rosso, a indicare che i microfoni sono silenziati. Per ripristinare l'audio del microfono, è necessaria solo una successiva pressione del pulsante muto.
