Guida alla Configurazione dello Scanner di Codici a Barre 2D Elo/Zebra
Questa guida completa tratta il comportamento predefinito, la configurazione e la risoluzione dei problemi per gli Scanner di Codici a Barre 2D Elo/Zebra, Modelli SE4720 e SE4107.
Scanner di Codici a Barre Supportati
- E384627 - Scanner di Codici a Barre 2D Elo Edge Connect (4720) Nero
- E454122 - Scanner di Codici a Barre 2D Elo Edge Connect (4720) Bianco
- E245047 - Scanner di Codici a Barre 2D Elo Edge Connect (4107) Nero
- E454318 - Scanner di Codici a Barre 2D Elo Edge Connect (4107) Bianco
Principali Differenze a Colpo d'Occhio
Vantaggi del SE4720
✅ Intervallo di scansione esteso - Fino a 30" (76,2 cm)
✅ Angolo di visione orizzontale più ampio - 48°
✅ Ideale per applicazioni di scansione a lunga distanza
Vantaggi del SE4107
✅ Design più compatto - 31% più sottile (1.05" vs 1.40")
✅ Peso più leggero - 31% più leggero (0.049 lbs vs 0.071 lbs)
✅ Maggiore risoluzione - 1280 x 960
✅ Angolo di visione verticale più ampio - 33.5°
✅ Ideale per installazioni con spazio limitato
Comportamento "Out-of-the-Box"
Quando colleghi per la prima volta il tuo scanner via USB, sperimenterai quanto segue:
Connessione Iniziale
- Lo scanner emette tre beep udibili per confermare l'alimentazione e l'inizializzazione riuscita
-

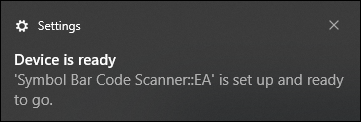

Su PC Windows, potresti vedere una notifica nella barra delle applicazioni in basso a destra:
"Dispositivo pronto. Scanner di Codici a Barre Symbol::EA è configurato e pronto all'uso."
Indicatori Visivi

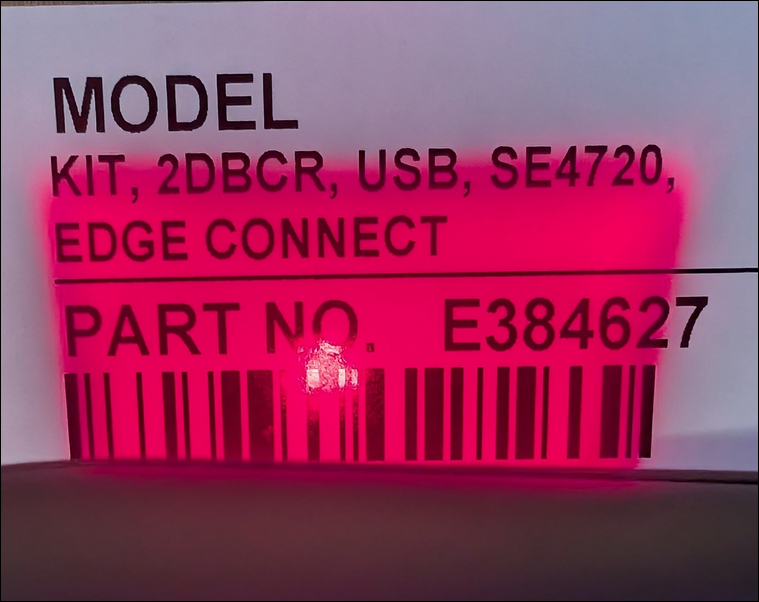

- Il LED di illuminazione rossa dello scanner SE4720 rimane sempre acceso in un motivo a trapezio

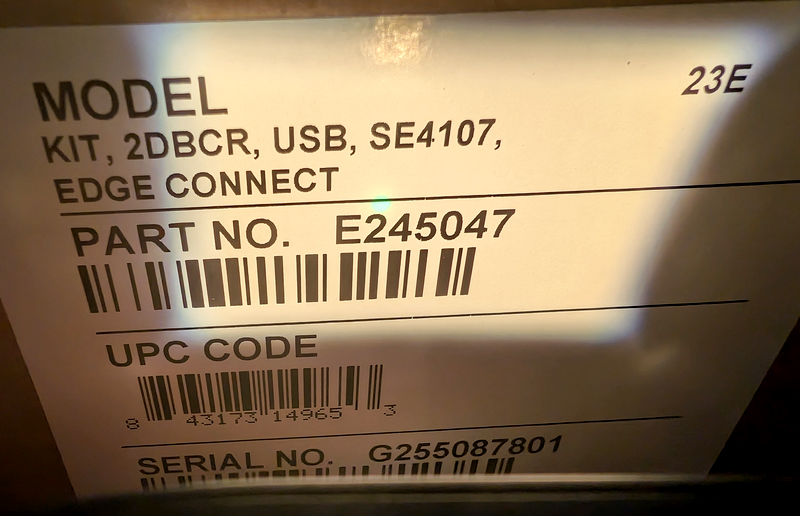

- Il LED di illuminazione bianca dello scanner SE4107 rimane sempre acceso in un motivo a trapezio
Operazione di Scansione
- Quando un movimento o un oggetto passa davanti al sensore, il mirino laser si attiva automaticamente
- Dopo una scansione di codici a barre riuscita, lo scanner emette un beep udibile

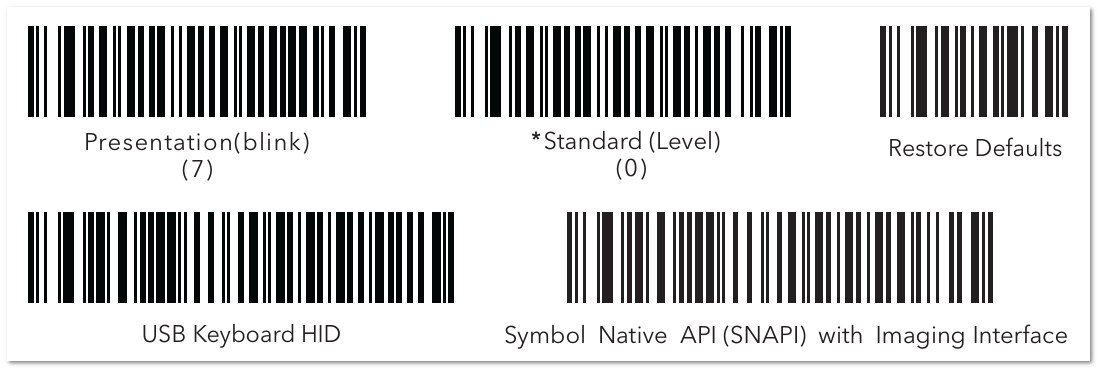

- I codici a barre di configurazione sono inclusi nel QIG
I codici a barre sopra sono inclusi nella Guida Rapida all'Installazione (QIG) che viene fornita con gli scanner di codici a barre SE4720 e SE4107
Impostazioni Predefinite di Fabbrica
SNAPI con Interfaccia Immagini
Sia il SE4720 che il SE4107 sono configurati in fabbrica per utilizzare SNAPI (Symbol Native API) attraverso USB. Questo protocollo avanzato consente:
- Trasmissione dei dati del codice a barre
- Accesso alla cattura delle immagini e alle funzionalità diagnostiche
- Configurazione e gestione del firmware tramite gli strumenti software di Zebra
Nota: SNAPI richiede che i driver Zebra o il Zebra Scanner SDK siano installati nel sistema host. Senza questo supporto, i dati del codice a barre non appariranno nei campi di testo come Blocco Note o caselle di input del browser.
Modalità di Presentazione
Nella Modalità di Presentazione, lo scanner funziona senza mani:
- Attiva automaticamente il mirino e l'illuminazione quando rileva movimento o un codice a barre
- Nessuna pressione del grilletto o comando software richiesto
- Ideale per applicazioni senza mani inclusi chioschi, installazioni a montaggio fisso o installazioni su banco
Utilizzare la Modalità di Emulazione Tastiera
Se il tuo sistema non supporta il protocollo SNAPI, puoi passare alla Modalità di Emulazione Tastiera USB HID per far apparire i dati del codice a barre nei campi di testo aperti.
Passaggi di Configurazione
- Posizionare la Guida Rapida all'Installazione (QIG) inclusa con il tuo scanner Elo/Zebra
- Scansiona solo il codice a barre etichettato "USB Keyboard HID" nella guida
- Non scansionare alcun altro codice a barre nel QIG
Questa impostazione converte lo scanner per comportarsi come una normale tastiera USB, inviando i dati del codice a barre scansionati come tasti.
Nota: Per configurare il SE4720 o il SE4107 per la Modalità di Emulazione Tastiera HID, abilitare la Modalità di Presentazione e aggiungere automaticamente un tasto Invio dopo ogni scansione, puoi scansionare le etichette di codice a barre personalizzate allegate a questo articolo oppure usare 123Scan per caricare i file di configurazione personalizzati anch'essi allegati a questo articolo.
Ripristinare le Impostazioni di Fabbrica
Per riportare lo scanner alla sua configurazione originale:
- Apri la Guida Rapida all'Installazione (QIG)
- Scansiona il codice a barre "Ripristina Impostazioni" fornito nella guida
Questo reimposterà tutte le impostazioni, compresa l'interfaccia di comunicazione e la modalità, allo stato originale di fabbrica.
Utilizzare l'Utility 123Scan di Zebra
Riconoscimento del Modello dello Scanner
Quando configuri utilizzando l'utility 123Scan di Zebra:

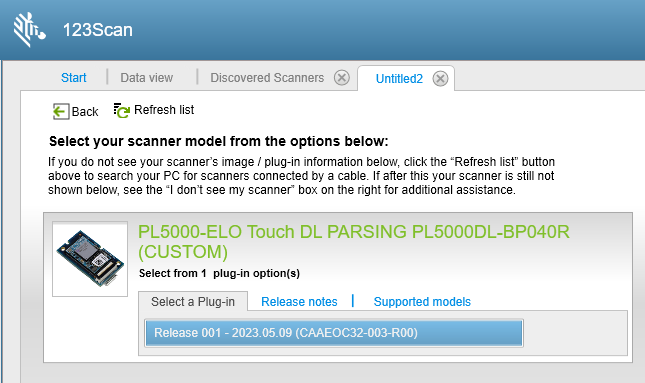

- Il SE4720 apparirà come Modello: PL500DL (non SE4720)

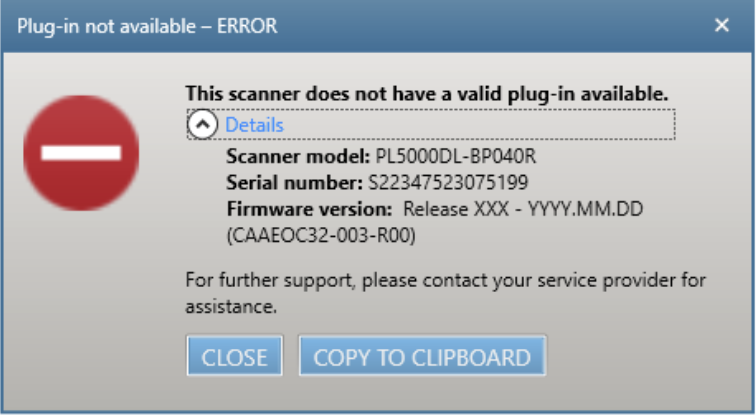

- Potresti ricevere un errore che indica "Questo scanner non ha un plug-in valido disponibile."
- Se ricevi l'errore sopra, visita il seguente articolo: Perché ricevo l'errore Scanner di Codici a Barre, Plug-in Non Disponibile con gli Scanner SE4720?

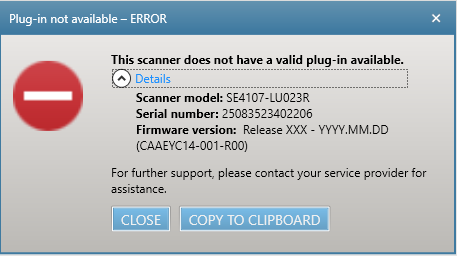

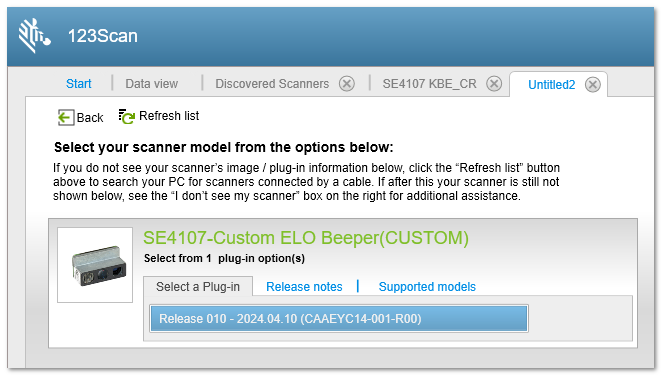

- Il SE4107 apparirà come SE4107 ma potrebbe anche visualizzare un messaggio di errore: "Questo scanner non ha un plug-in valido disponibile."
- Se ricevi l'errore sopra, visita il seguente articolo: Perché ricevo l'errore "Questo scanner non ha un plug-in valido disponibile" con gli Scanner SE4107?
Versione Software
Assicurati di utilizzare la versione più recente di 123Scan per un riconoscimento e una configurazione corretti.
Versione più recente: v6.00.0036 (rilasciata a ottobre 2025)
