Elo Edge Connect 10-Key Keypad – Guida Rapida all'Installazione

Questo articolo fornisce le istruzioni per l'installazione del tastierino Elo Edge Connect 10-Key (ELO-KIT-KEYPAD-1523L-1723L) quando utilizzato con monitor touchscreen Elo compatibili.

Display Supportati

• Monitor Touchscreen Elo 1523L
• Monitor Touchscreen Elo 1723L

Contenuto della Confezione

• 1 × Tastierino 10-Key
• 1 × Cavo Edge Connect
• 1 × Staffa per 1523L
• 1 × Staffa per 1723L
• 2 × Viti a Testa Piatta (M4 × 18 mm)
• 2 × Viti a Testa Tonda (M3 × 6 mm)
• 4 × Viti a Testa Piatta (M3 × 7 mm)

Installazione del Tastierino

Passo 1: Fissare il Tastierino alla Staffa

1. Collegare il cavo al tastierino.
2. Selezionare la staffa appropriata per il monitor 1523L o 1723L.
3. Installare il tastierino sulla staffa.
4. Fissare il tastierino utilizzando quattro (4) viti a testa piatta M3 × 7 mm fornite nel kit.

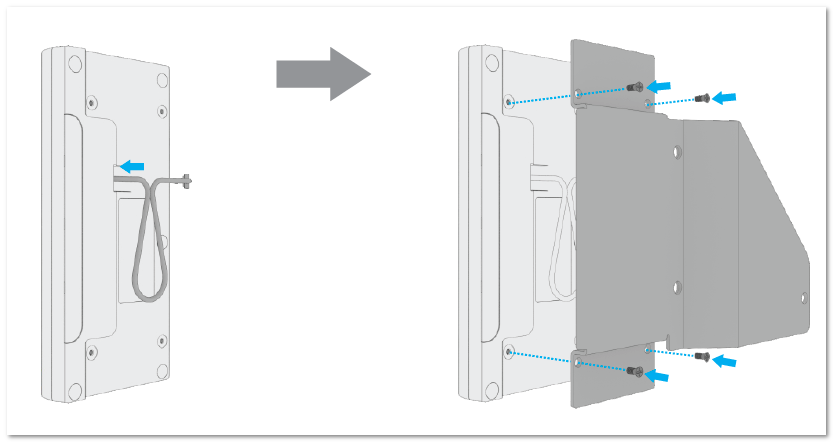

Immagine: Tastierino fissato alla staffa con cavo collegato

Passo 2: Preparare il Monitor

1. Rimuovere le due (2) viti dalla copertura periferica.
2. Staccare la copertura periferica.
3. Rimuovere la vite dal supporto del monitor, come mostrato.

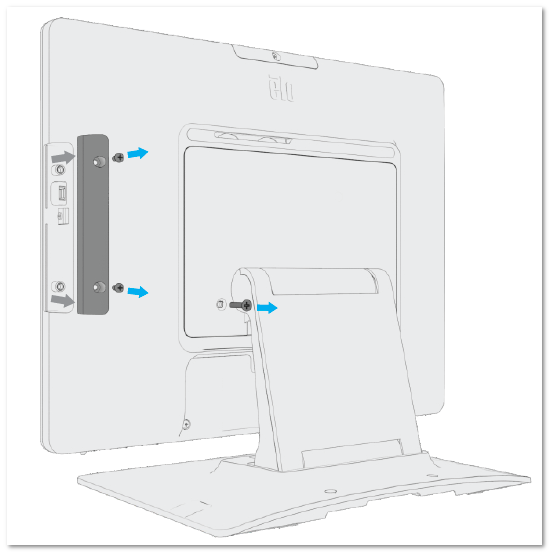

Immagine: Rimozione della copertura periferica e vite del supporto

Passo 3: Collegare il Cavo al Monitor

1. Collegare il cavo del tastierino alla porta Edge Connect del monitor.

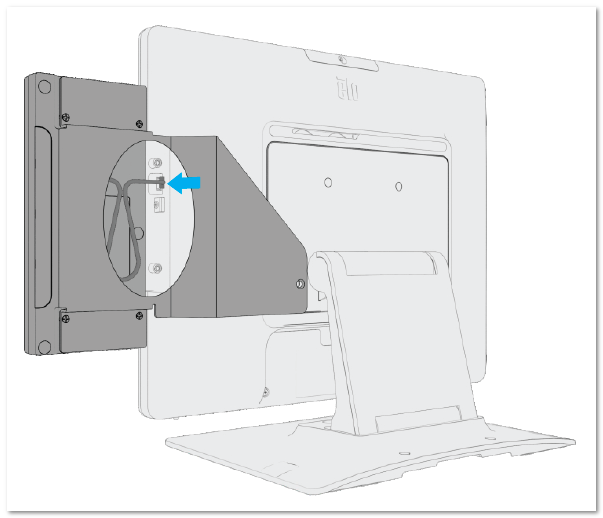

Immagine: Cavo collegato dal tastierino al monitor

Passo 4: Fissare l'Assemblaggio del Tastierino

1. Installare l'assemblaggio tastierino e staffa sul monitor.
2. Iniziare a fissare con due (2) viti a testa tonda M3 × 6 mm.
3. Installare due (2) viti a testa piatta M3 × 18 mm.
4. Serrare tutte le viti per completare l'installazione.

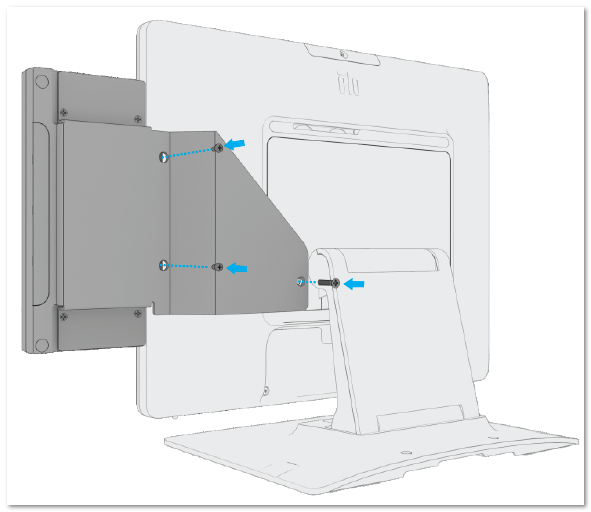

Immagine: Tastierino e staffa fissati al monitor

Installazione dell'MSR Edge Connect Opzionale (E001002)

Passo 1: Rimuovere il Coperchio Edge

1. Rimuovere il coperchio Edge dal tastierino per esporre il vano periferico.

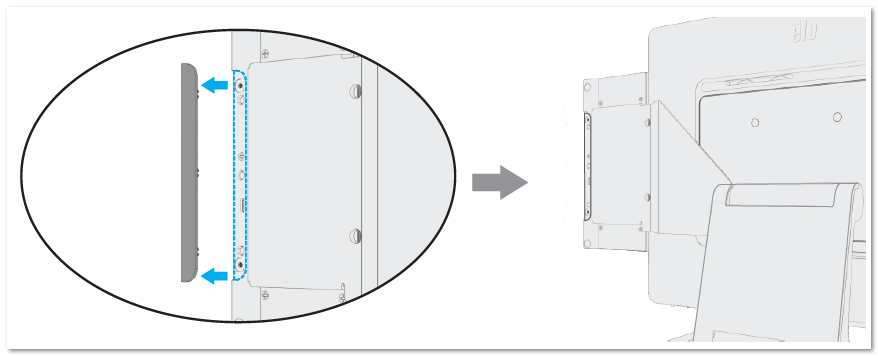

Immagine: Coperchio Edge rimosso dal tastierino

Passo 2: Installare l'MSR

1. Premere delicatamente l'MSR nel vano periferico.
2. Assicurarsi che il connettore sia completamente inserito.

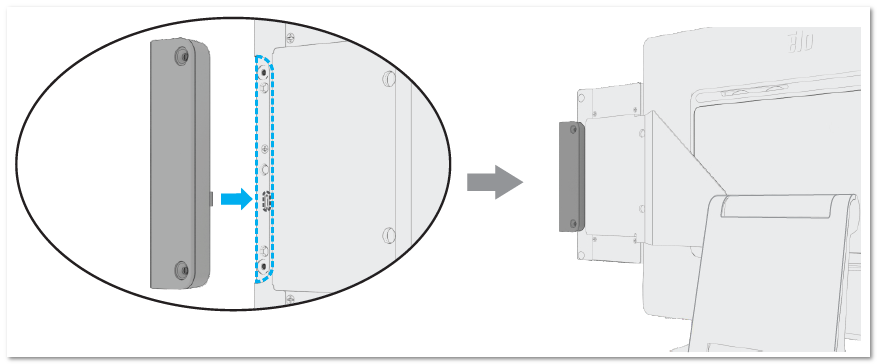

Immagine: MSR inserito nel vano periferico

Passo 3: Fissare l'MSR con le Viti

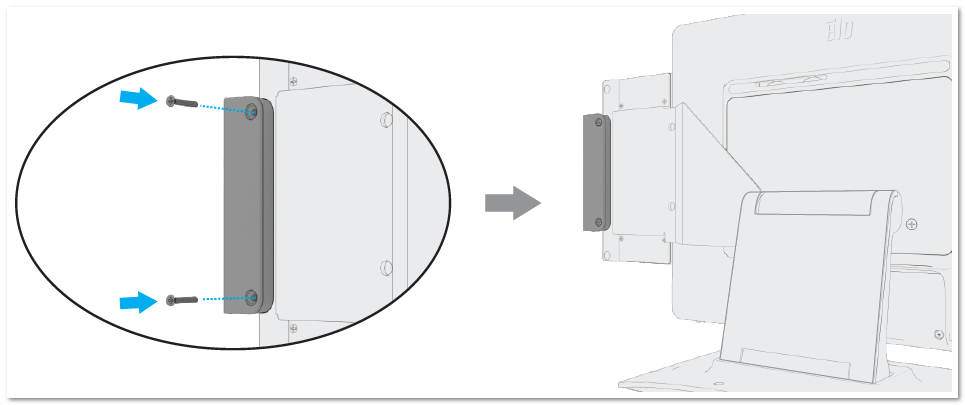

1. Installare due (2) viti a testa piatta M3 × 18 mm.

Passo 4: Applicare i Coperchi in Mylar

1. Rimuovere la pellicola protettiva dai coperchi in mylar inclusi.
2. Posizionare i coperchi sopra le viti esposte.

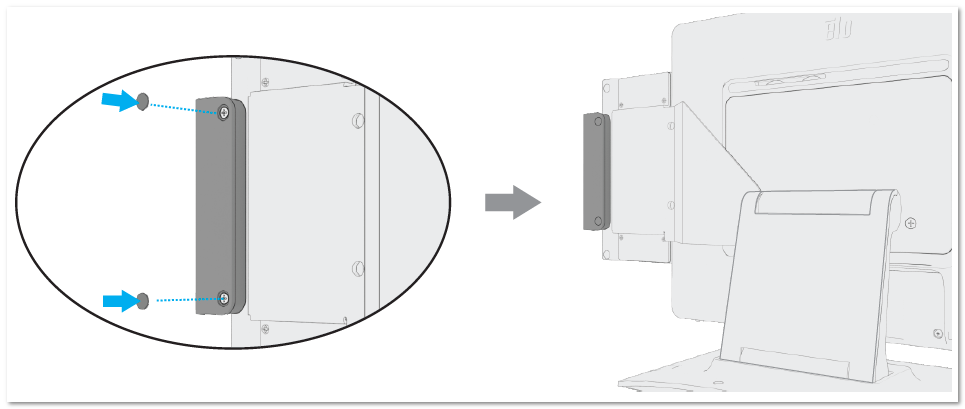

Immagine: Coperchi in mylar applicati sopra le viti

Note e Migliori Pratiche

• È consigliato spegnere il sistema prima dell'installazione.
• Assicurarsi che tutte le viti siano completamente serrate prima dell'uso.
• Non forzare i periferici Edge Connect in posizione.

Risorse Aggiuntive

• https://www.elotouch.com/accessories-elo-edge-connect-10-key-keypad.html
