Questo articolo fornisce il disegno per il numero di parte Elo: E323425, kit cornice anteriore da 15 pollici.

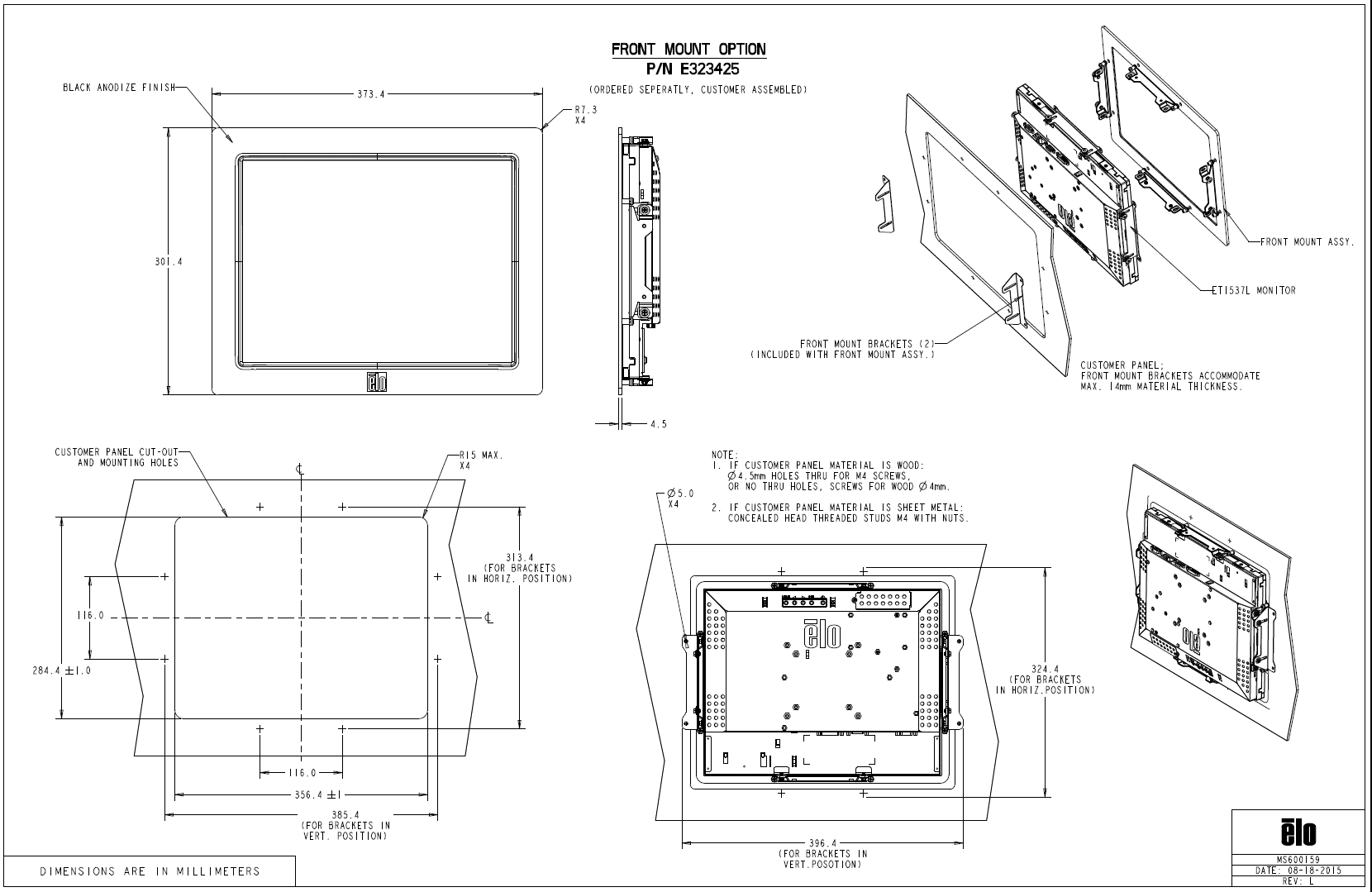

Vedi il disegno qui sotto per E323425, kit cornice anteriore da 15 pollici (anche .pdf allegato a questo articolo).

Qui ci sono le specifiche e le dimensioni mostrate nel disegno dell'opzione di montaggio anteriore Elo (P/N E323425). Tutte le dimensioni sono in millimetri.

GENERALE
Parte: Opzione di montaggio anteriore
Numero di parte: E323425
Finitura: Anodizzato nero
Assemblaggio: Ordinato separatamente, assemblato dal cliente
Monitor compatibili con cornice aperta da 15 pollici, es: ET1537L
Spessore massimo del pannello cliente: 14 mm
Raggio d'angolo: R7.3 mm (x4 angoli esterni)
Raggio d'angolo del ritaglio interno: R15 mm max (x4)

VISTA FRONTALE (DIMENSIONE CORNICE ESTERNA)
Larghezza totale: 373.4 mm
Altezza totale: 301.4 mm

VISTA LATERALE (PROFONDITÀ)
Profondità totale: 4.5 mm

RITAGLIO PANNELLO CLIENTE
Larghezza del ritaglio: 356.4 ±1.0 mm
Altezza del ritaglio: 284.4 ±1.0 mm
Centro orizzontale al bordo: 116.0 mm (ogni lato dalla linea centrale)
Centro verticale al bordo: 116.0 mm (ogni lato dalla linea centrale)

DISTANZA TRA GANCI
Distanza orizzontale tra ganci: 313.4 mm (per ganci in posizione orizzontale)
Distanza verticale tra ganci: 324.4 mm (per ganci in posizione orizzontale)

INVOLUCRO DI MONTAGGIO COMPLESSIVO
Larghezza con ganci verticali: 396.4 mm
Altezza con ganci verticali: 385.4 mm

FORI DI MONTAGGIO
Diametro foro: Ø5.0 mm (x4)

NOTE SUI FISSAGGI
Se il materiale del pannello è legno:
– Ø4.5 mm fori passanti per viti M4, oppure senza fori passanti e utilizzare viti per legno Ø4 mm

Se il materiale del pannello è lamiera:
– Utilizzare prigionieri a testa nascosta filettati M4 con dadi

GANCI
Quantità: 2
Inclusi con l'assemblaggio di montaggio anteriore
Orientamento dei ganci: Orizzontale o verticale (dimensioni fornite per entrambi)

Questo disegno definisce il ritaglio del pannello, il pattern dei fori di montaggio, la dimensione complessiva della cornice, l'involucro del gancio e i requisiti per i fissaggi per installare un monitor Elo da 15 pollici con cornice aperta come l'ET1537L utilizzando il kit cornice anteriore E323425.
