この記事はレガシーEシリーズのRAM交換手順に関する.pdfを提供します

必要なハードウェアは次のとおりです：

• 平らな保護面
• Elo Eシリーズ AIO タッチコンピュータ
• 小型フィリップスドライバー
• 交換用RAMモジュール（最大4GBまで交換可能、SODIMM DDR3L-1333）

手順

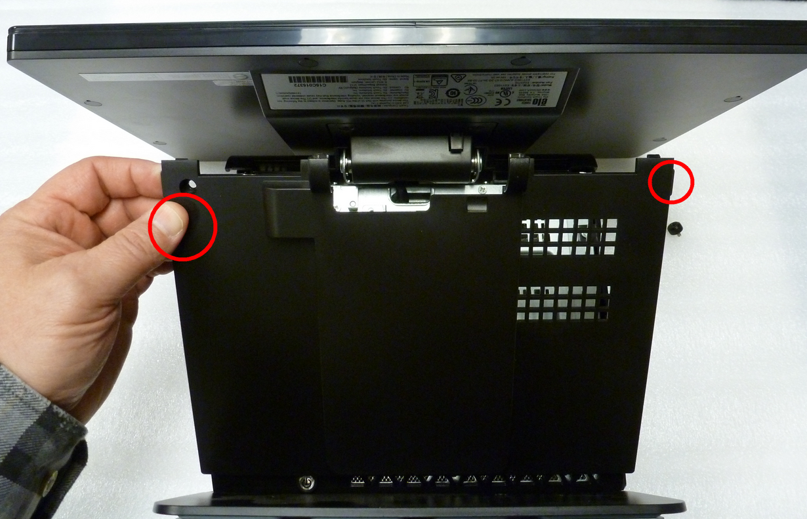

1. Eシリーズを背面を下にして平らな保護面に置き、両側のタブを引き上げて前面のプラスチックカバーを取り外します。（カバーがネジで固定されている場合は、フィリップスドライバーを使ってそれを取り外してください）。

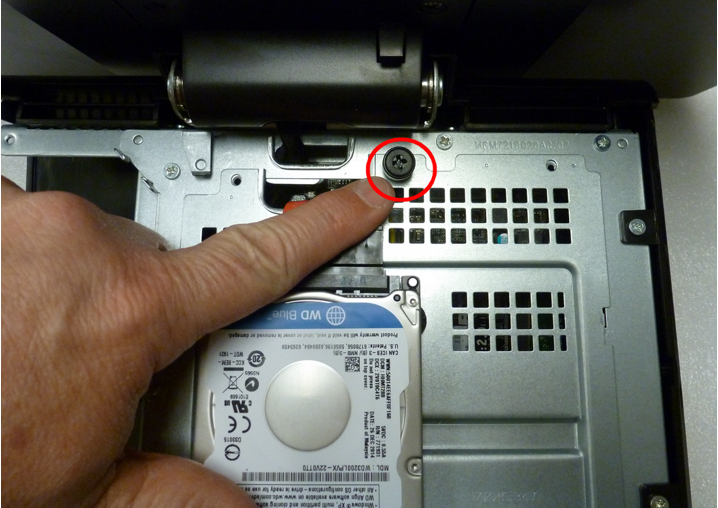

2. 指またはフィリップスドライバーを使用して、前面の金属プレートを固定している大きな黒いネジを取り外します。

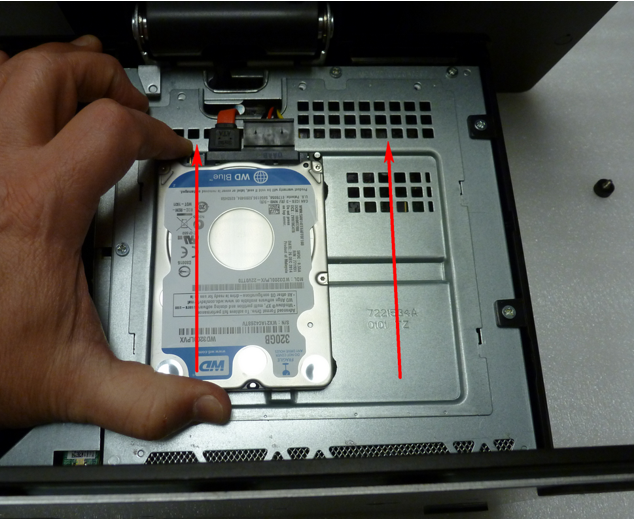

3. ハードドライブを掴み、上方向に押してユニットの前面金属プレートを解除します。

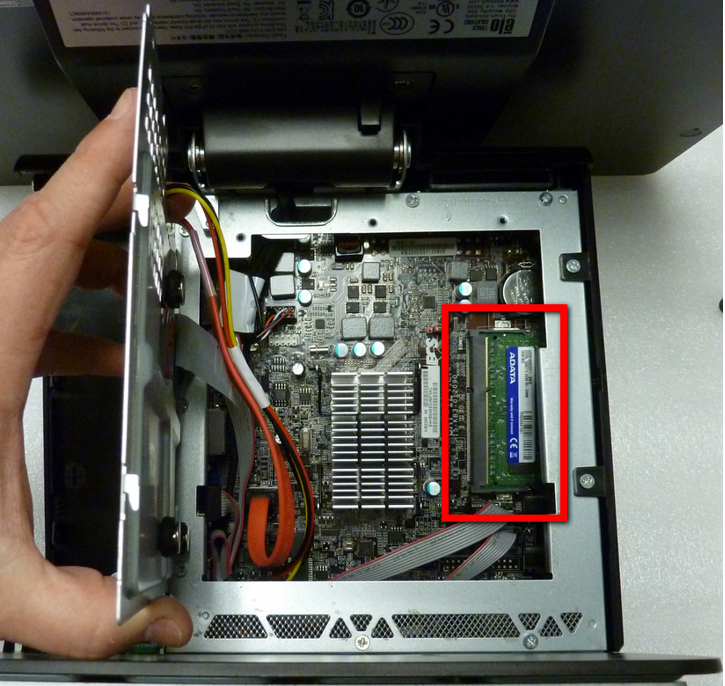

4. 前面金属プレートを持ち上げてRAMモジュールにアクセスします。

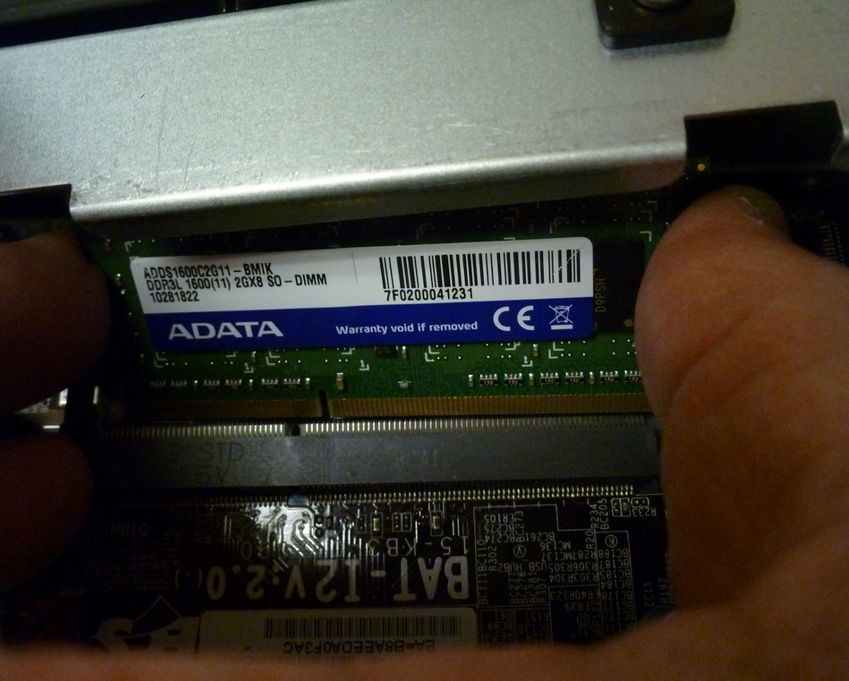

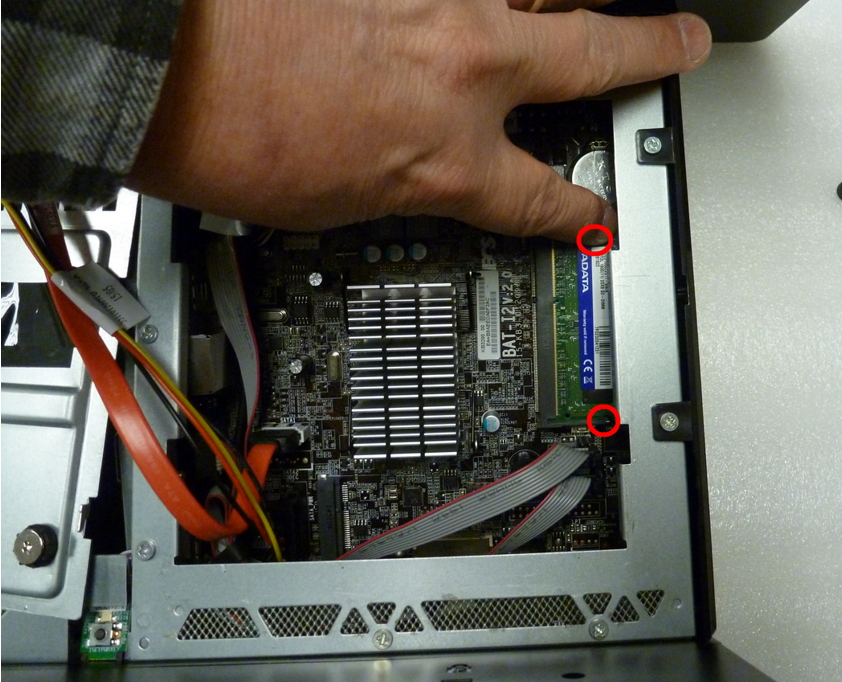

5. 指を使ってRAMリテイナクリップを外側に押してRAMモジュールを解除します。RAMは完全に解除されると上に跳ね上がります。

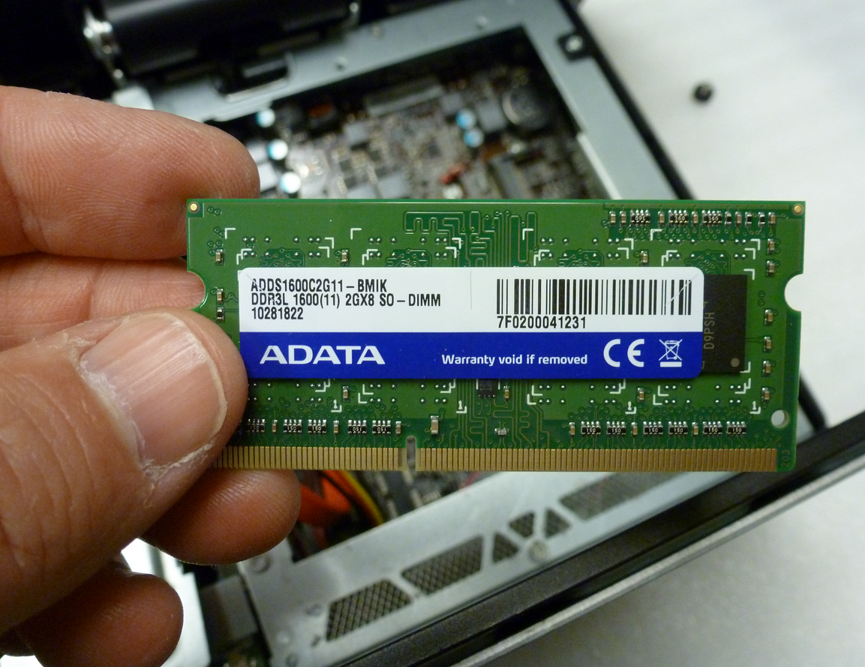

6. RAMモジュールを持ち上げてユニットから取り外します。

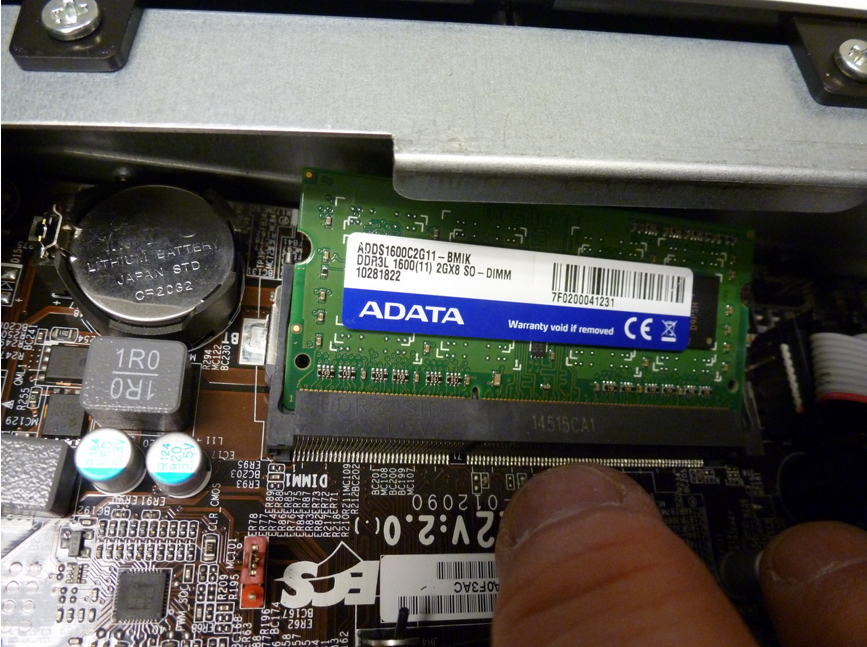

7. 互換性のあるRAMでRAMメモリモジュールを交換または追加します。

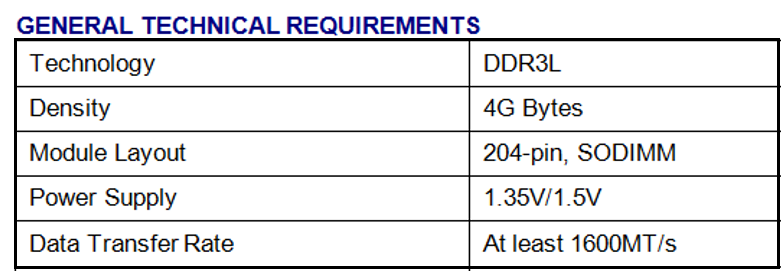

• 注意： RAMはDDR3L（低電圧）でなければなりません。標準のDDR3はこのユニットでは動作せず、低電圧でなければなりません。1つの利用可能なスロットを使用する最大メモリ；事前にインストールされた単一のメモリモジュールの交換。最大4GBまで交換可能、SODIMM DDR3L-1333。
