この記事ではレガシー3000U USBコントローラーの仕様を提供します

以下の情報を参照して、レガシー3000U USBコントローラーの仕様を確認してください

供給電圧と電流

• +5 Vdc、名目値（+4.35〜+5.25 Vdc）
• +5 Vdcでの典型的な電流は50 mA。平均消費電力は典型的に0.25 W
• 電源はUSBコネクタの5Vから供給されます。外部電源は不要です。
• 総ノイズとリップル要件は、1MHz未満の周波数で100mV（p-p）未満、1MHz以上の周波数で50mV（p-p）未満である必要があります。

インターフェース
• USBハイスピード
• プラグアンドプレイ互換

動作モード
• AccuTouch SmartSetプロトコル
• 初期/ストリーム/アンタッチ/Z軸有効モード

タッチ解像度
• 約4096x4096、12ビット解像度

変換時間
• 各座標セットに対して約8.6 ms

信頼性
• MTBFはMIL-HDBK-217-F2に従い、250,000時間以上。部品ストレス計算方法を使用して、周囲温度が25°Cの地上良環境において計算されています。

環境

温度
• 動作時: 0°Cから65°C
• 保管時: -25°Cから85°C

湿度
• 動作時: 10%から90% RH、非凝縮
• 保管時: 10%から90% RH、非凝縮

動作高度
• 最大10,000フィート

衝撃と振動
• ISTA 2A標準に基づく衝撃
• 三軸正弦波、50Hzから2kHz、1G、2分/オクターブで共鳴に留まる

ESD
• EN 6100-4-2 1995に従い: レベル4。接触放電8kV、空気放電15kV（USBおよびスクリーンコネクタ用）

可燃性
• 印刷回路基板の基材は94V0に評価されています。ヘッダーやコネクタなど、すべてのプラスチック部品も94V0に評価されています。
• さらに、回路はUL認定部品であるRaychemポリスイッチによって保護されています。

物理的特性

構造
• EMI抑制のための内部グランドプレーン付きの四層表面実装設計

寸法
• 幅: 2.28インチ（57.9 mm）
• 長さ: 3.50インチ（88.9 mm）
• 高さ: 0.65インチ（16.5 mm）
• すべての取り付け穴はシャーシグランド接続用のめっき貫通穴です。この文書の最後にある図面を参照してください。

コネクタとピン定義
• コネクタの構成により、コントローラーはタッチスクリーンとUSBハブまたはホスト接続の間にインラインで配置できます。

USB出力コネクタ
USBコネクタP2は、USB仕様バージョン1.1の6.5節に規定されるUSBシリーズ"B"レセプタクルです。ピン番号は以下の図に示されています。

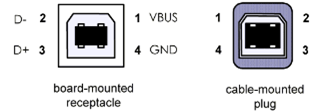

図1. P2, USB基板実装ヘッダーおよびケーブル実装プラグ



表1. USBコネクタのピン番号と信号名



タッチスクリーンコネクタ
タッチスクリーンコネクタP3は、0.025インチの正方形ピンが0.100インチ間隔で配置された5ポジションの単列ヘッダーです。P3はAccuTouchタッチスクリーンケーブルのレセプタクルと接続します。ピン番号は以下の図に示されています。
図2. P3, AccuTouchタッチスクリーンケーブル基板実装ヘッダーおよびケーブル実装プラグ

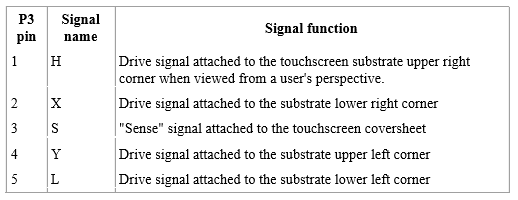

表2. AccuTouchタッチスクリーンコネクタのピン番号と信号の説明



LED診断特性
CTR-300000-AT-USB-00コントローラーには2つのLEDステータスインジケーターがあります。
緑色のLED（D1）はコントローラーのステータスを次のように示します:



2つ目のLED（D6）はUSBのステータスを次のように示します:



機関認証
• Eloコントローラーは、アメリカとカナダの「CNR/USR」UL認定部品であり、カテゴリーNWGQ2、ビジネス機器を含む情報技術機器です。
• Eloコントローラーは、コンポーネントとしてTUV Bauart認証を受けています。
• 3000Uコントローラーは、FCCパート15クラスBの限界を良好な余裕で合格しています。
• アプリケーションに応じて、システムの接地とシールドに特に注意を払う必要がある場合があり、フェライトサプレッサビーズを適用する必要があるかもしれません。

図面
フットプリント

上面図

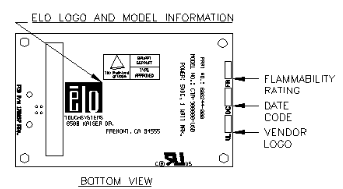

下面図


側面図


注意: 側面図の値は典型的な寸法を表しています。
