この資料では、EloのIntelliTouch/SecureTouchテクノロジーの動作について説明します

IntelliTouch/SecureTouchテクノロジーの動作についての情報は以下をご覧ください。

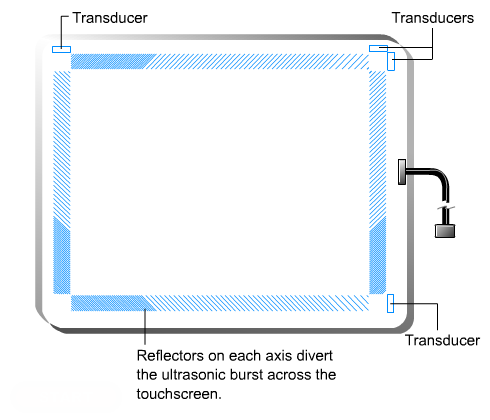

IntelliTouchとSecureTouchはどちらも表面波タッチ技術です。両方は、X軸とY軸のための送信および受信ピエゾ素子を備えたガラスオーバーレイを持っています。タッチスクリーンコントローラーは、送信素子に五メガヘルツの電気信号を送信し、この信号をガラス内の超音波に変換します。これらの波は、反射器の配列によってタッチスクリーンの前面に向かって導かれます。反対側の反射器は波を集め、受信素子に導き、再び電気信号に変換します—タッチスクリーン表面のデジタルマップです。

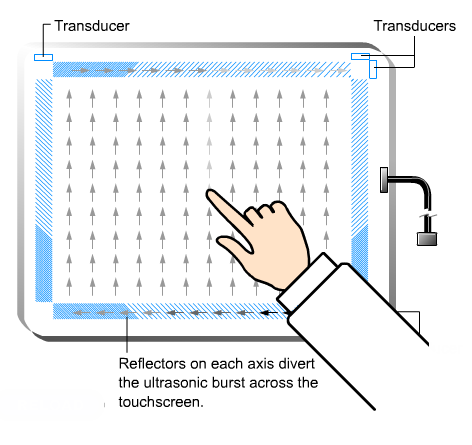

画面をタッチすると、画面を横切る波の一部を吸収します。受信信号は、保存されたデジタルマップと比較され、変化が認識され、座標が計算されます。このプロセスはX軸とY軸の両方で独立して行われます。信号が吸収される量を測定することにより、Z軸も決定されます。デジタル化された座標は、処理のためにコンピューターに送信されます。
