この記事では、ET6553Lタッチスクリーンのファームウェアを更新する方法を説明します。

以下の手順に従って、ET6553Lタッチスクリーンのファームウェアを更新してください。

関連する更新ツールとファームウェアファイルを参照してください。

この文書は、eGalaxソフトウェアツールMP600674を使用してET6553Lのタッチコントローラファームウェアを更新するプロセスを説明します。

一部のユニットは、画面上で描画またはドラッグする際に破損したラインを示すことがあります。この問題は発生が不定期で、テスト中に再現するのが困難な場合があります。これを修正するために、古い改訂版のコントローラファームウェアバージョン07_T1を持つすべてのユニットは、現在の改訂版09以降に更新する必要があります。

1. ツール:

1. Windows OSを搭載したPC（Windows 7 / Windows 10）

2. USB Type A to Bケーブル

3. タッチコントローラファームウェアファイル - E131176 S/W、PCFGファイル、CTR-8351XX、ET6553L。（PCFG0056_v09.82HM100）

4. ファームウェアローディングツール - MP600674 TEST TOOL、PCAP TOUCH CONTROLLER、CTR-8351XX、E555516 ET6553L用（EGALAXソフトウェアツール）

5. USBメモリ（任意）

2. 更新手順:

1. フォルダMP600674（EGALAXソフトウェアツール）をテストコンピュータに配置します。

2. PCをモニターに接続します（USB経由；デバイスは電源が入っている必要があります）。

3. 「Test Tool_PCFG0056v09」という名前のフォルダを開きます。

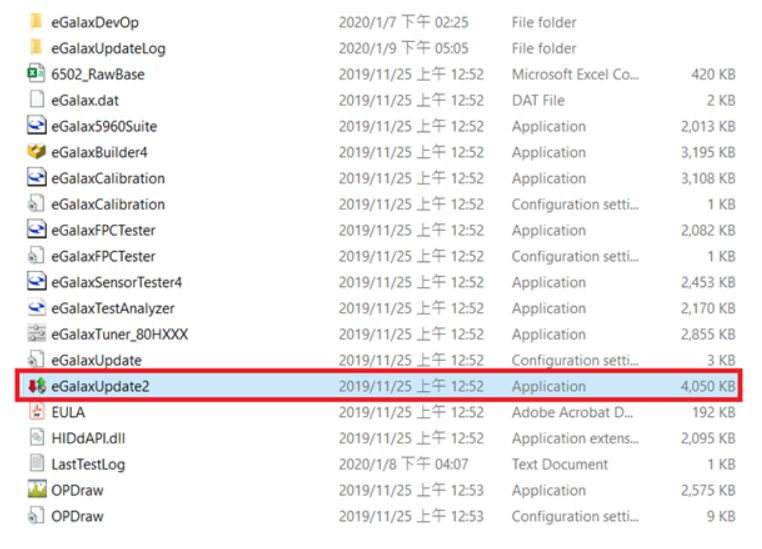

d. "eGalaxUpdate2.exe"をダブルクリックして更新プロセスを開始します。

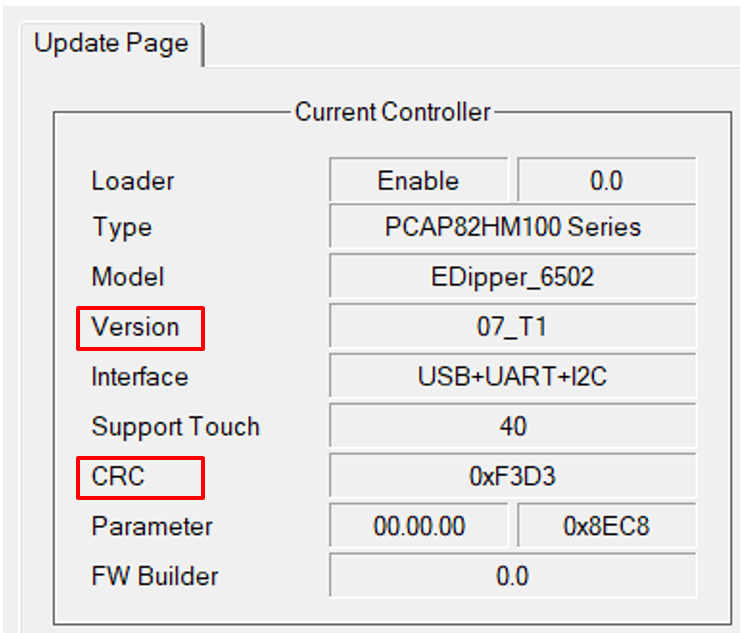

コントローラバージョン07_T1およびCRCが0xF3D3であることを確認します。

e. コントローラバージョン07_T1およびCRCが0xF3D3であることを確認します。

1. はいの場合、次の手順に進みます。

2. バージョンが09でCRCが05x59A7の場合、FWを更新する必要はありません。ユニットは梱包に戻すことができます。

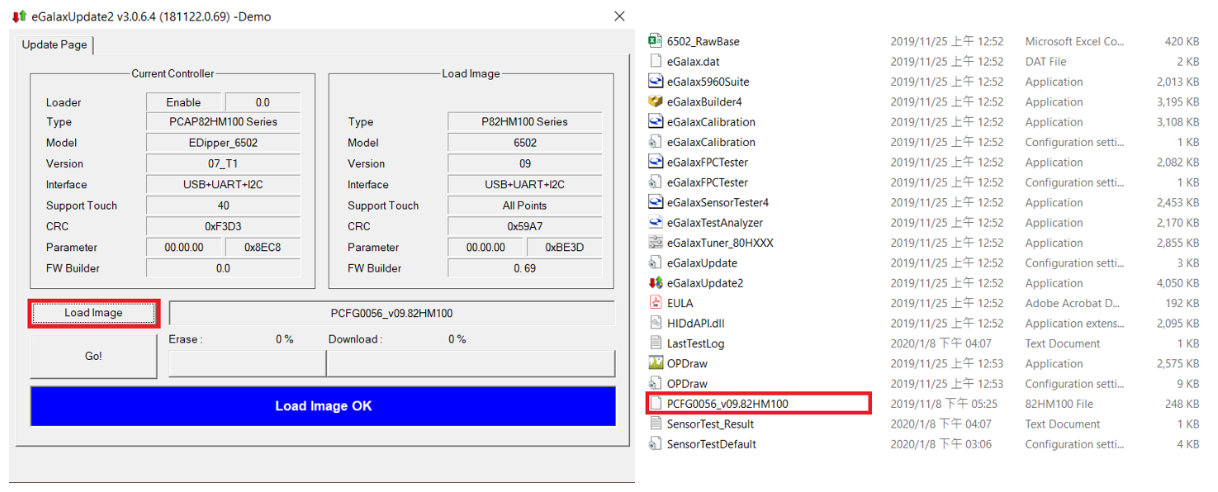

f. 画像をロードをクリックし、ファームウェアファイルPCFG0056_v09.82HM100を選択します。画像のロードが成功したことを確認します。

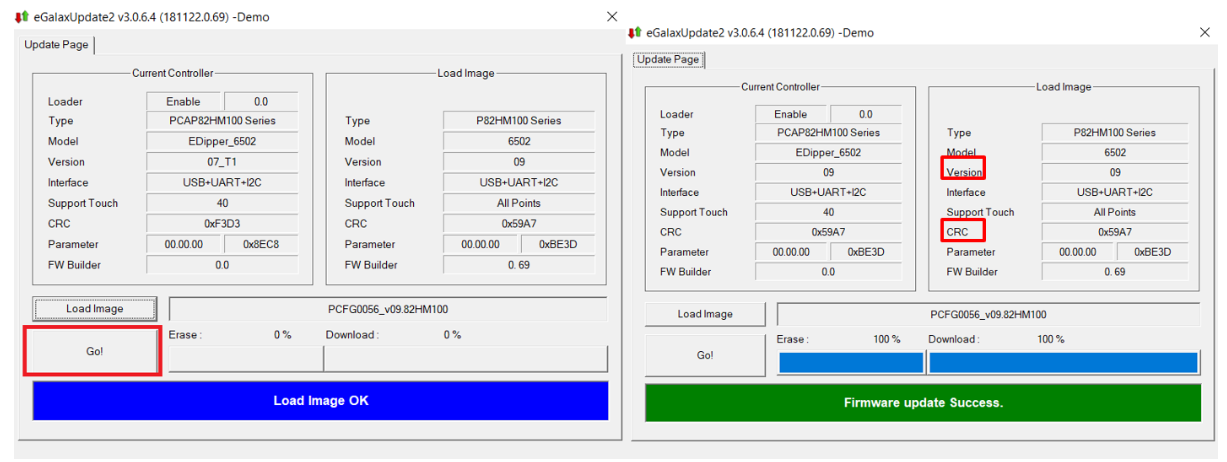

g. Go！をクリックします。

1. プログラムが一連の画面を表示します。完了したら、以下を確認してください：

1. ファームウェア更新成功、バージョン（09）およびCRC（05x59A7）

2. 成功した場合、プログラムを閉じ、手順Hに進みます。

3. ロードが失敗した場合は、E-G手順を繰り返します。

h. ユニットの電源を入れ直し、標準のタッチ機能テストを行います。合格した場合、ユニットの電源を切り、再梱包します。
