Elo BackpackにおけるシステムBIOSおよびIntel® MEファームウェアの更新方法

対象者: 一般 / Elo顧客、IT管理者、フィールド技術者およびインテグレーター

記事タイプ: ファームウェアプログラミング、マザーボードメンテナンスおよびBIOSフラッシング手順

この記事では、WindowsベースのAMIファームウェア更新（AFUWIN）ユーティリティを使用して、Elo Backpack® with Intel (Windows/Intelアーキテクチャ)のシステムBIOSおよびIntel®管理エンジン（ME）ファームウェアを更新するための手順を示します。

前提条件とファームウェアのダウンロード

公式ポータルから、Elo Backpackモデルに適合した特定のBIOS/MEファームウェアパッケージをダウンロードしてください：

BIOSおよびME更新手順

フェーズ1: BIOSセットアップでIntel MEファームウェアの再フラッシュを有効にする

1. USBキーボードを接続し、Elo Backpack with Intelの電源を入れて、起動中にDelキーを繰り返し押してBIOSセットアップユーティリティに入ります。
2. 次のパスに移動します:
   詳細設定 > PCH-FW構成 > ファームウェア更新設定

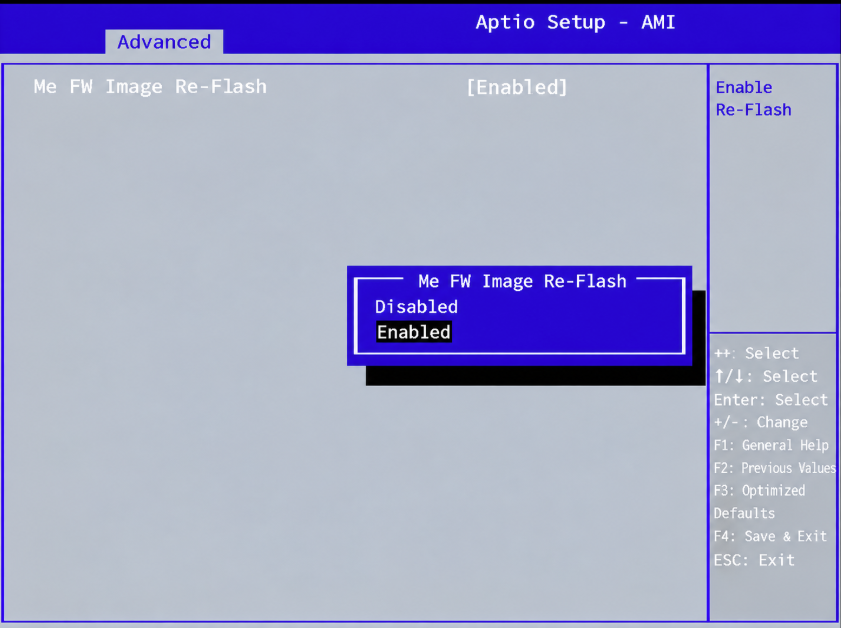

3. Me FWイメージ再フラッシュ設定を見つけて、[有効]に変更します：



4. 保存して終了タブに移動し、変更を保存してリセットを選択し、システムがWindowsに再起動するのを許可します。

フェーズ2: Windowsでのファームウェアプログラミングの実行

5. フラッシュツールアーカイブ(AfuWin64.zip)をローカルドライブに解凍します（例：C:\BIOS_Update\）。
6. 新しいBIOSファームウェアバイナリファイル（例：B245.20A）をAFUWINx64.exeと同じフォルダーに直接コピーします。
7. 管理者としてコマンドプロンプトを開きます:
   • Windowsスタートメニューをクリックし、cmdと入力して、コマンドプロンプトを右クリックし、管理者として実行を選択します。

8. フラッシュユーティリティフォルダーにディレクトリを変更します(cd):

   cd C:\BIOS_Update

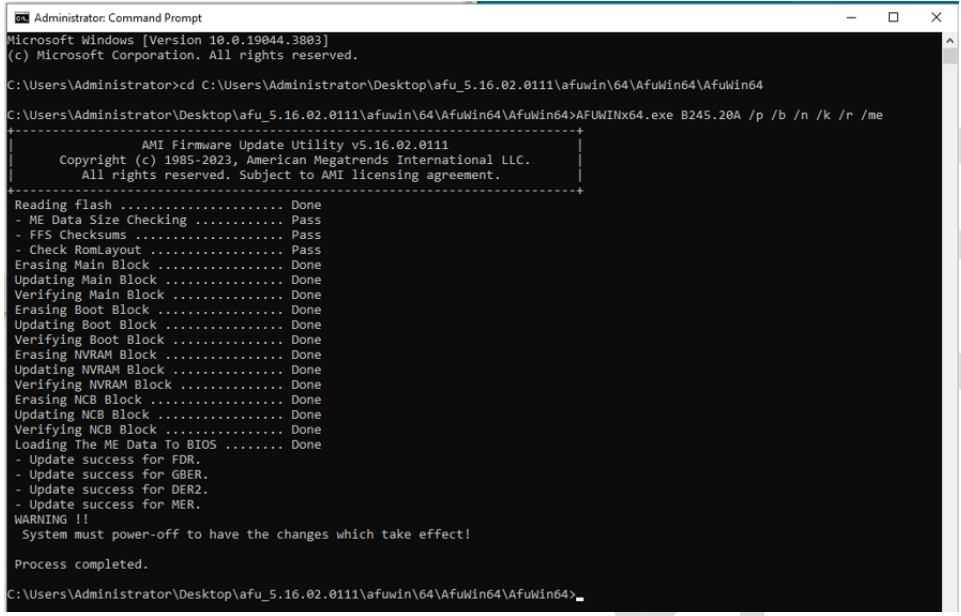

9. フラッシュコマンドを実行します（異なる場合はB245.20Aを実際のファームウェアファイル名に置き換えます）:

   AFUWINx64.exe B245.20A /p /b /n /k /r /me

   (パラメータブレークダウン: /p メインBIOSをプログラムし、 /b ブートブロックをプログラムし、 /n NVRAMをプログラムし、 /k 非クリティカルブロックをプログラムし、 /r SMBIOS UUID/キーを保持し、 /me Intel ME領域をプログラムします。）



フェーズ3: システム再起動およびバージョン確認

10. ユーティリティが成功完成ステータスを表示したら、システムを再起動します。システムは再起動時にMEファームウェアを適用するための自動二次初期化サイクルを実行します。
11. 再起動中にDelを押してBIOSセットアップメニューに入ります。
12. メインおよび詳細設定タブの下で、BIOSバージョンおよびMEファームウェアバージョンが新しくインストールされたビルド番号を反映していることを確認します。
