ショーケースや他のエンクロージャーの適切な換気について以下の情報を説明します。

製品の適用性：キオスクや他のエンクロージャーに封入されるすべてのElo製品。

適切な換気の重要性
キオスクやエンクロージャーに換気が必要かどうかを判断するには、デバイス（タッチモニターまたはタッチコンピュータ）の周囲の温度を、その最大負荷で動作している際に計測する必要があります。熱は製品の寿命に影響を与えるため、一般的に運転温度が高いほど、デバイスの寿命は短くなります。

閉じられた空間での熱管理
すべての電子機器は、動作中に熱を生成します。デバイスが小さな空間に封入される場合、この熱が効率的に外へ逃げられるようにすることが重要です。そうでないと、エンクロージャー内部の温度がデバイスの指定された運転限界を超えてしまう可能性があります。デバイスが生成する熱の量は、通常、その消費電力によって示され、モニターのウェブページの仕様に記載されています。例えば、ほとんどのEloオープンフレーム/キオスクタッチモニターは約20インチまでで30ワット以下の熱を放出しますが、大型モニターでは消費電力と熱出力が大幅に増加します。さらに、モニターの明るさに応じて消費電力も増加するため、封入する予定のモニターの電源仕様を必ず確認してください。

管理すべき熱の量を理解するためには、モニターのワット数を同等のワット数の白熱電球と比較してください。例えば、30ワットの電球は触れると非常に熱くなり、100ワットの電球は触れるには熱すぎます—これは、わずかな電力でも小さなエンクロージャー内で大きな熱を生成することを示しています。モニター内の熱は電球よりも広い面積に分散していますが、総熱量は同等です。

熱蓄積に影響を与える要因
エンクロージャー内部の熱蓄積に影響を与えるいくつかの要因には、以下が含まれます：

• モニターの電力散逸
• エンクロージャーのサイズと材質
• エンクロージャーの設計（例：高いまたは低い、シンプルまたは複雑な形状）
• 換気口とその配置
• ファンによる強制空気循環の有無
• エンクロージャー内のモニターの位置
• 取り付け構成（例：垂直、水平、平坦、または傾斜）

換気戦略

• パッシブ換気：換気効果を生むことで、底部近くから空気を取り入れ、上部で排出することができる場合、この方法は効果的です。この方法は、空気がモニターを通り抜けるのではなく、エンクロージャーの後壁に沿って流れるだけの場合よりも効果的です。
• アクティブ冷却：エンクロージャー内の空気を引き込むためにアウトレットに小型で静かなファンを追加することで、特に高出力モニター、小型エンクロージャー、タッチコンピュータ、別のコンピュータや電源などの追加機器を含むセットアップにおいて、冷却を大幅に向上させることができます。

水平取り付けの特別な考慮事項
モニターが水平またはほぼ水平に取り付けられると（例：テーブルまたはカウンターに）、熱を発生させるコンポーネントはエンクロージャーの上部に位置し、換気効果が無効になります。この場合、モニター全体にわたって強制空気換気を提供することが重要です。適切な空気の流れを確保するためにダクティングやバッフルボードを使用する必要がある場合があります。デバイス近くで温度を確認して換気設定を検証し、テスト時には作動環境の最大周囲温度を考慮してください。

ファン選定のヒント
ファンを選定する際は、効果的かつ静かな冷却を得るために、より高い風量（CFMで測定）と低い動作音（dBで測定）のモデルを優先してください。

社内テスト

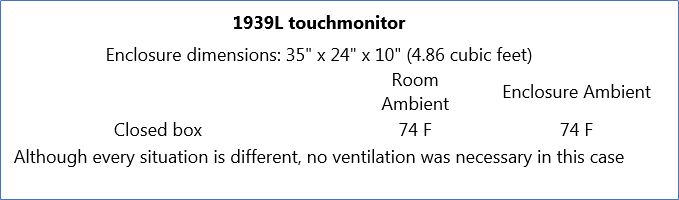

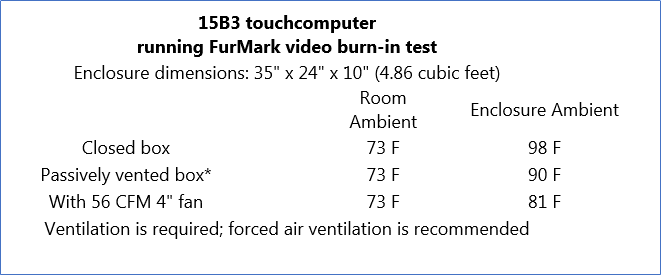

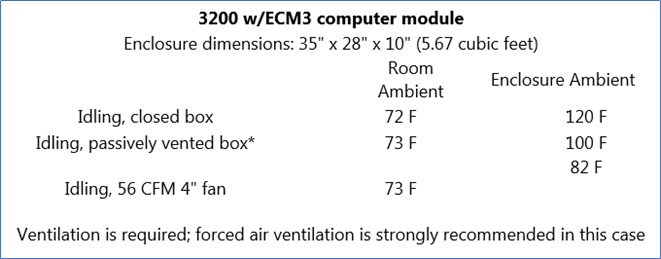

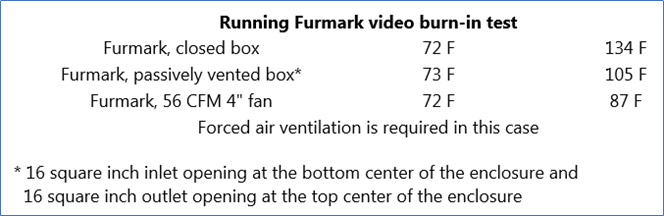

以下のテスト結果は、いくつかの典型的な構成の換気要件を示し、ファンの効果を示しています。特定のサイズのファンでも、動かすことのできる空気量（CFM）には大きな違いがあります。これらのテストに使用されたファンは相当高性能です。
