この記事では、EloPOS AIOユニット内のWiFi/Bluetoothモジュールにアクセスする方法を説明します。

WiFi/Bluetoothの仕様

• Elo P/N: E576849

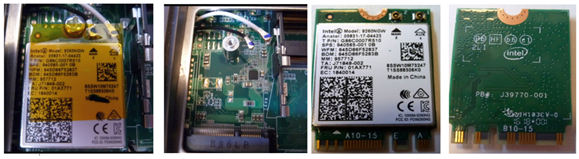

• 説明: Intel AC-9260 WiFi/Bluetoothモジュール、802.11ac、Bluetooth 5.0

手順

以下の手順に従って、EloPOSユニットのWiFi/Bluetoothモジュールにアクセスしてください：

1. EloPOSユニットの電源を切断します。

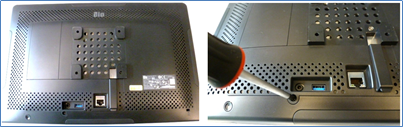

2. ユニットを表面を下にして、清潔な保護面に置きます。下部アクセスパネルからプラスネジを取り外します。

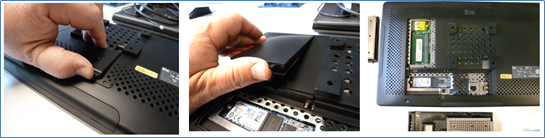

3. 内部コンポーネントにアクセスするために、下部および上部アクセスパネルを取り外します。



4. テープを取り外し、WiFiアンテナケーブルを切断し、WiFi/Bluetoothモジュールを固定しているプラスネジを取り外します。



注意

接続を切る際にアンテナケーブルに注意し、コネクタやモジュールが損傷しないようにしてください。
