22インチおよび15インチのEloPosまたはi-Series 2.0ユニットのCMOSバッテリーを交換するにはどうすればよいですか？

この記事では、22インチおよび15インチ*のEloPOSまたはi-Series 2.0のCMOSバッテリーを取り外し、交換する手順を提供します。

*重要な注意事項： 15インチシステム 2022年3月以前のCMOSバッテリー交換については、RMAを提出し、ユニットをEloの認定修理センターに送信して交換する必要があります。2022年3月以前のシステムではCMOSバッテリーにアクセスできません。2022年3月以降に製造された15インチシステムの場合は、以下の手順が有効です。

実施する前に手順をお読みください。電子機器の分解に不慣れまたは不安な場合は、試みないでください。この手順を実行中に発生した損傷は、Eloの保証の対象外となります。CMOSバッテリーの交換を希望される場合は、Eloの認定修理センターにユニットを送付することができます。手順についてはこちらをクリック

22インチおよび15インチ*のEloPOSとi-Series 2.0のCMOSバッテリーを取り外し、交換する手順。

1. 電源を切り、22インチのEloPOSまたは22インチのi-Series 2.0を 保護面に 裏返して置きます。

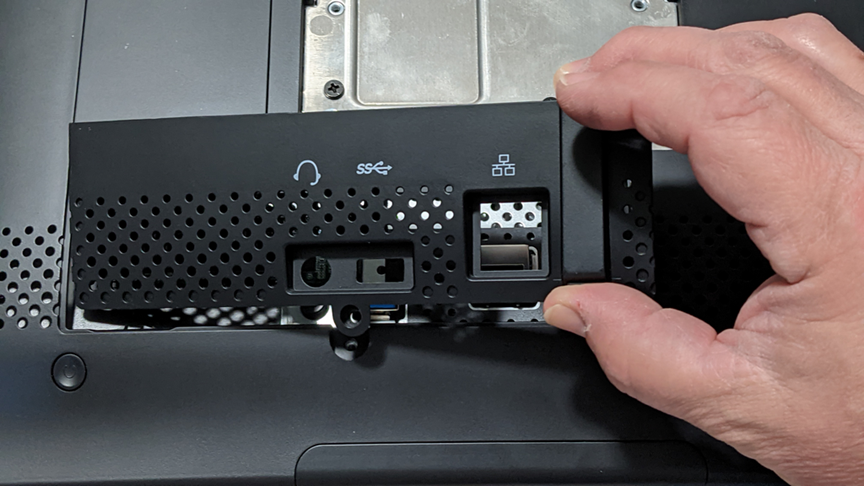

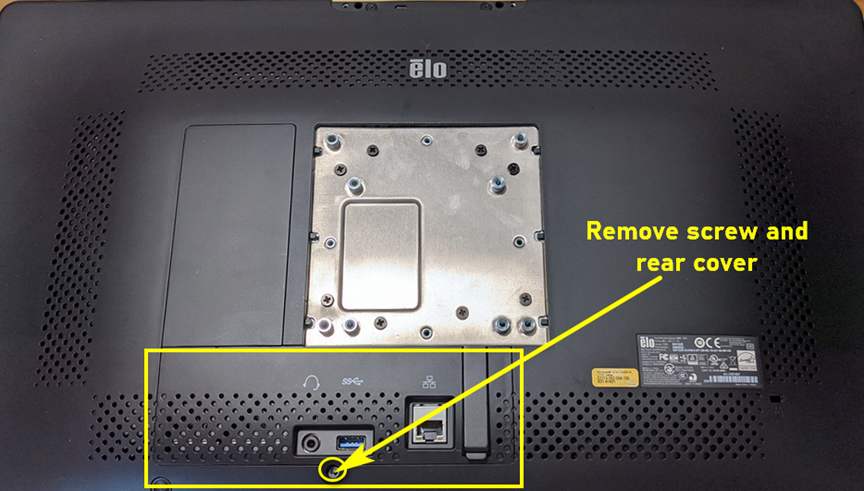

2. SSDカバーからネジを外し、 カバーを外します。

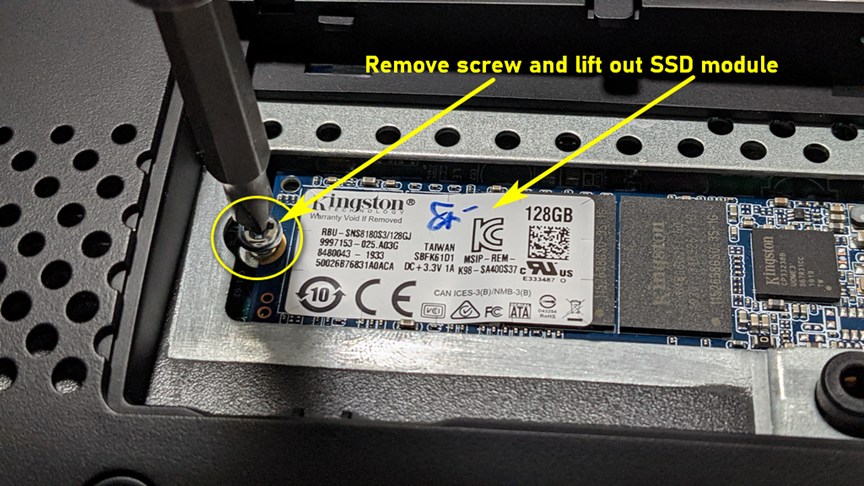

3. SSDネジを外し、 SSDモジュールを ユニットから持ち上げます。

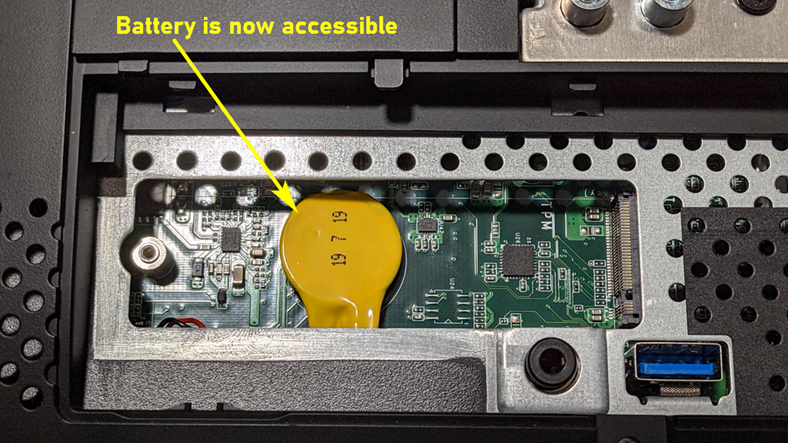

4. CMOSバッテリーが今アクセス可能です。

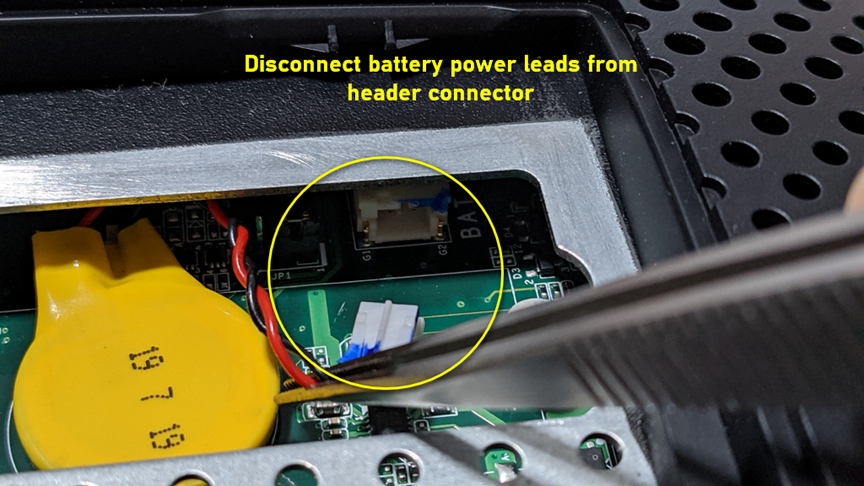

5. バッテリーの 電源リードを ヘッダーコネクタから外します。

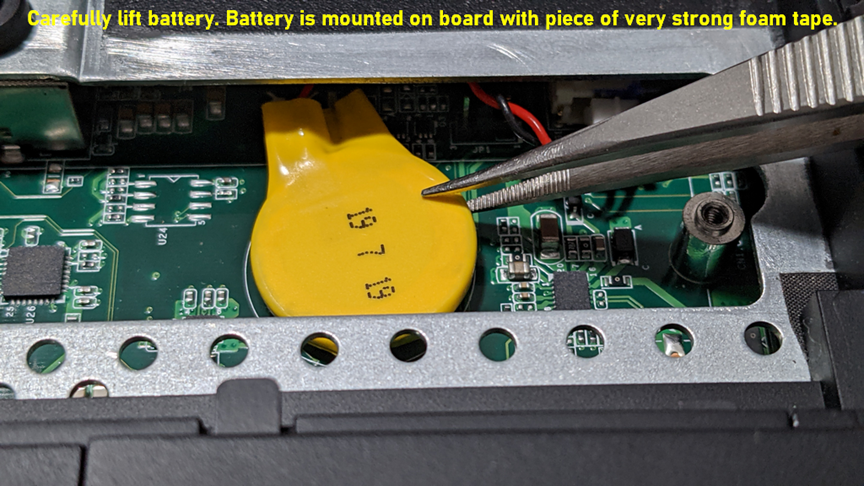

6. 慎重に CMOSバッテリーを ユニットから持ち上げます。 バッテリーは非常に強力な接着剤で固定されているため、回路基板を壊さないように注意してください。

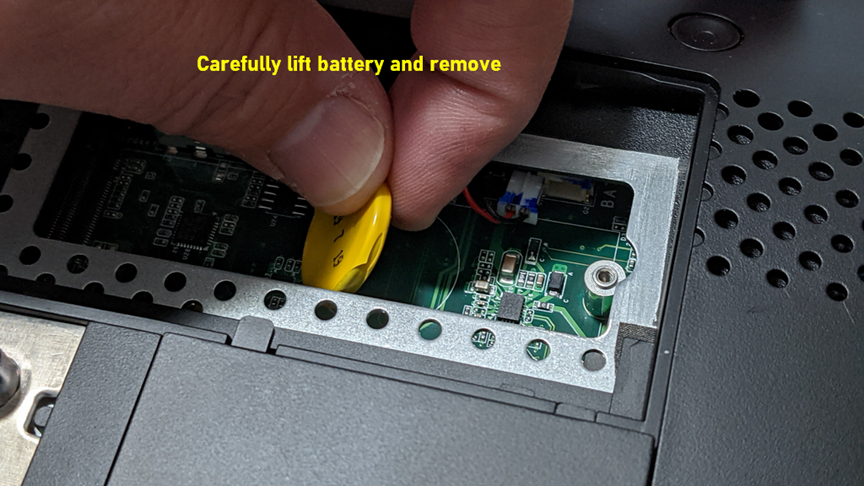

7. 接着剤が剥がれたら、指を使って バッテリーを 持ち上げてユニットから取り出します。

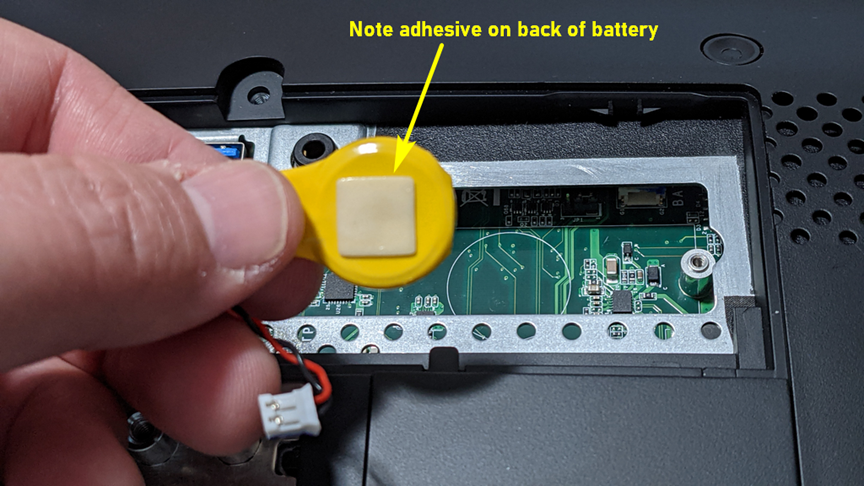

8. 以下の写真は、バッテリーの裏面の接着剤を示しています。

9. 新しい CMOSバッテリーと交換し、分解の逆手順で再組み立てします。
