この記事ではE281-4035 IntelliTouchバスコントローラーの仕様について説明します

E281-4035 IntelliTouchバスコントローラーの仕様については以下を参照してください。

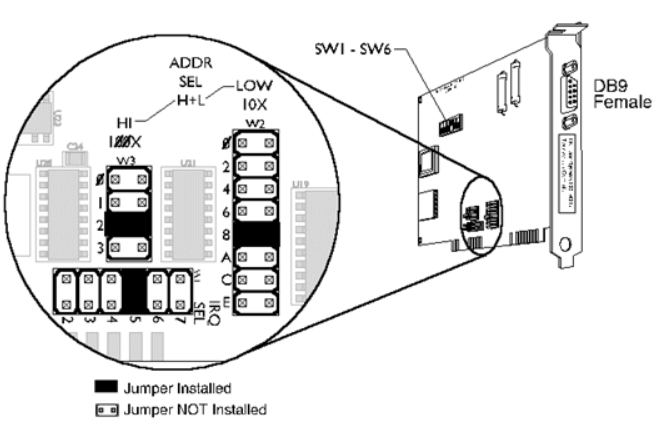

E281-4035コントローラーは4つの連続したI/Oポートを使用しますが、32 (0x20)の連続したI/Oポートを占有します。ベースI/OアドレスはジャンパーW3およびW2によって選択されます。上記の例では、ベースI/Oアドレスは280H（工場出荷時のデフォルト）です。

(W3の値 × 100) + (W2の値 × 10)
(2 × 100) + (8 × 10) = 280H

ジャンパーW1はIRQを選択します。上記の例では、IRQ 5が選択されています。


電源要件

• 5 VDC (±5%) @ 0.3アンペア
• 12 VDC (-5%, +10%) @ 0.1アンペア
• -12 VDC (±10%) @ 0.04アンペア
• 全電圧のリップル <0.150 v="V" p-p="p-p"></0.150>
