この記事では、キーボードエミュレーションモードで動作するElo磁気ストライプリーダー（MSR）のキーボードマッピングを設定する方法について説明します。キーボードマッピングにより、英語以外のキーボードレイアウトを使用している場合でも、カードデータを正しく解釈できます。3つの設定方法が利用可能であり、EloMSRユーティリティがほとんどのユーザーに推奨されるオプションです。
ℹ 概要
キーボードマッピングはMSRがカードデータをキーボード文字に変換する方法を変更します。コンピュータが英語以外の言語を使用している場合、MSRをキーボードレイアウトに合わせて設定する必要があります。
キーボードマッピングはMSRがカードデータをキーボード文字に変換する方法を変更します。コンピュータが英語以外の言語を使用している場合、MSRをキーボードレイアウトに合わせて設定する必要があります。
キーボードマッピングを使用すべき時は？
次の場合にキーボードマッピングを設定してください：
- コンピュータが英語以外のキーボードレイアウトを使用している。
- スワイプ後にカードデータに不正確または予期しない文字が含まれている。
- 米国外でシステムを展開している。
- 地域のキーボードレイアウトにMSRを合わせる必要がある。
⚠ 重要
キーボードマッピングはキーボードエミュレーションモードにのみ適用されます。HIDおよびUSB-HID構成にはキーボードマッピングは必要ありません。
キーボードマッピングはキーボードエミュレーションモードにのみ適用されます。HIDおよびUSB-HID構成にはキーボードマッピングは必要ありません。
利用可能な設定方法
| 方法 | 説明 | 推奨 |
|---|---|---|
| 方法 1 | EloMSRユーティリティを使用し、事前定義された言語スクリプトをロードします。 | ✔ はい |
| 方法 2 | 準備されたキーボードマッピングスクリプトのいずれかを読み込みます。 | 上級者向け |
| 方法 3 | 各ASCII文字を手動でプログラムします。 | エンジニア専用 |
ダウンロード
EloMSR設定ユーティリティ
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/std_msr_config.zip
キーボードマッピングスクリプト
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/keyboard.zip
ASCIIプログラミングドキュメント
https://downloads.elotouch.com/Downloads/Peripherals/Magtek-MSR/Configuration-Files/ASCII_Table.zip
EloMSRを使用してキーボードマッピングを設定する
- std_msr_config.zipをダウンロードして解凍します。
- EloMSR.exeを実行します。
- MagTek USB磁気ストライプリーダーをコンピュータに接続します。

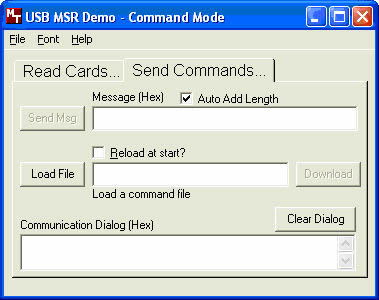

- ＜strong>コマンドを送信する
- ＜strong>ファイルを読み込む
-

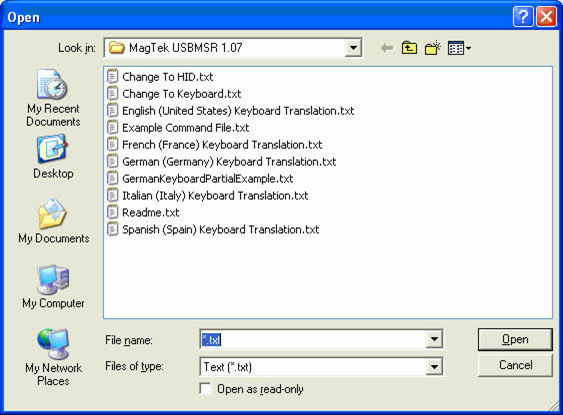

デフォルトのスクリプトの場所は、次のとおりです：
C:\Program Files\MagTek\MagTek USBMSR 1.07
- キーボードレイアウトに合わせた言語スクリプトを選択します。
- ＜strong>開く
- コマンドがロードされ、リーダーが自動的にリセットされるのを待ちます。
- ＜strong>カードを読み取る
- テストカードをスワイプして、キーボードマッピングを確認します。
- MSRは現在、選択したキーボードレイアウトに設定されています。
サポートされている言語スクリプト
含まれているキーボードマッピングスクリプトは、以下の言語をサポートしています：
- 英語
- フランス語
- ドイツ語
- イタリア語
- スペイン語
トラブルシューティング
⚠ トラブルシューティング
- 正しい言語スクリプトが選択されていることを確認してください。
- 新しい構成を読み込んだ後、MSRを再接続してください。
- 動作確認済みの磁気ストライプカードを使用してテストしてください。
- 出力が依然として不正確な場合、Windowsのキーボードレイアウトが選択したMSRマッピングと一致していることを確認してください。
関連する記事
- Elo MagTek磁気ストライプリーダー（MSR）を設定するにはどうすればよいですか？
- Elo磁気ストライプリーダーのデフォルト構成を復元するにはどうすればよいですか？
- Elo磁気ストライプリーダーのトラック設定を構成するにはどうすればよいですか？
💡 ヒント
ほとんどの展開においては、手動でASCII値をプログラムするのではなく、EloMSRに含まれる事前定義された言語スクリプトを使用してください。事前定義されたスクリプトは展開が速く、メンテナンスが容易であり、複数のシステムにわたって一貫したキーボードマッピングを確保します。
ほとんどの展開においては、手動でASCII値をプログラムするのではなく、EloMSRに含まれる事前定義された言語スクリプトを使用してください。事前定義されたスクリプトは展開が速く、メンテナンスが容易であり、複数のシステムにわたって一貫したキーボードマッピングを確保します。
