この記事では、MagTek USB MSRデモアプリケーションを使用して、Eloマグネットストライプリーダー（MSR）に設定コマンドを送信する方法を説明します。
💡 注意： MagTek USB MSRデモアプリケーションは、キーボードモードまたはHIDモードのいずれかで動作している接続されたMSRを検出できます。
要件
- 互換性のあるEloマグネットストライプリーダー
- Windowsコンピュータ
- MagTek USBスワイプ＆挿入リーダーアプリケーション
MSRにコマンドを送信する
- MagTek USBスワイプ＆挿入リーダーアプリケーションをダウンロードしてインストールします。インストールにより、MagTek USB MSRという名前のデスクトップショートカットが作成されます。
- MSRをコンピュータに接続します。
- アプリケーションを開くためにMagTek USB MSRデスクトップショートカットをダブルクリックします。
-

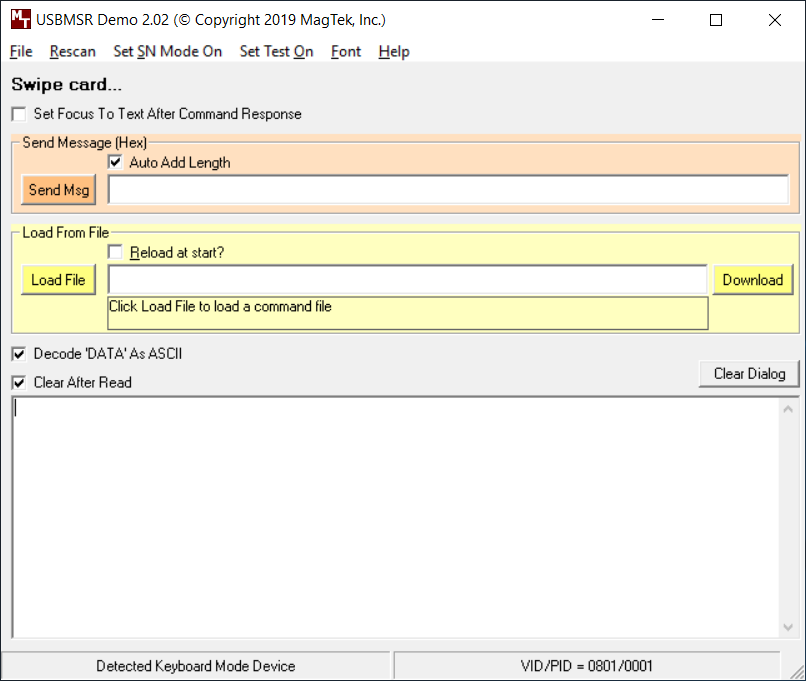

アプリケーションが接続されたMSRを検出していることを確認します。デバイスはキーボードモードまたはHIDモードのいずれかで表示されます。
- 次のいずれかの方法を使用してコマンドを送信します：
- コマンドをSend Msgフィールドに手動で入力します。
- MagTek提供またはユーザー作成のコマンドファイルを読み込むにはLoad Fileを選択します。
-
コマンドを手動で送信するには：
- コマンドをSend Msgフィールドに入力します。
- Auto Add Lengthを選択します。
- Sendを選択します。
以下の例は、MSRをトラック1とトラック2のみを読み取るように設定するコマンドを送信します：
- 設定コマンドを送信した後、
02を送信してMSRの電源をサイクルし、変更を保存します。アプリケーションは、電源サイクル後にデバイスを再検出します。
⚠️ 重要： 設定の変更は、
02の電源サイクルコマンドが送信されるまで保存されない場合があります。設定の確認
- 適切なクエリコマンドをSend Msgフィールドに入力します。
- Auto Add Lengthを選択し、次にSendを選択します。
- MSRから返された応答を確認します。
暗号化されたMSRの有効化されたトラックをチェックするには、次のクエリコマンドを送信します：
00 05次の例では、応答がDATA=05を示しており、トラック1とトラック2が有効であることを示しています：
MagTekコマンドファイル
MagTekアプリケーションには、次のようなコマンドファイルが含まれている場合があります：
- Example Command File.txt
- Change To HID.txt
- Change To Keyboard.txt
- 異なる言語のキーボード設定ファイル
💡 ヒント： MagTekアプリケーションでLoad Fileを選択して、提供されたまたはユーザー作成のコマンドファイルを開きます。
キーワード
Elo MSR、MagTek USB MSR、マグネットストライプリーダー、MSRコマンド、キーボードモード、HIDモード、Auto Add Length、トラック1、トラック2
