この記事は、Elo P/N: E413396、POEアダプター4.0キットに関する情報を提供します

Elo P/N: E413396、POEアダプター4.0キットに関する情報は以下の通りです。

PoE（Power Over Ethernet）モジュールは20Vの範囲でDC出力をサポートし、イーサネット機能を有しています。消費電力は通常25.5Wです。この技術は、LANデータラインに電力を統合し、標準の配線インフラを通じて端末間のデータ通信を可能にするとともに、動作電力の供給を実現します。

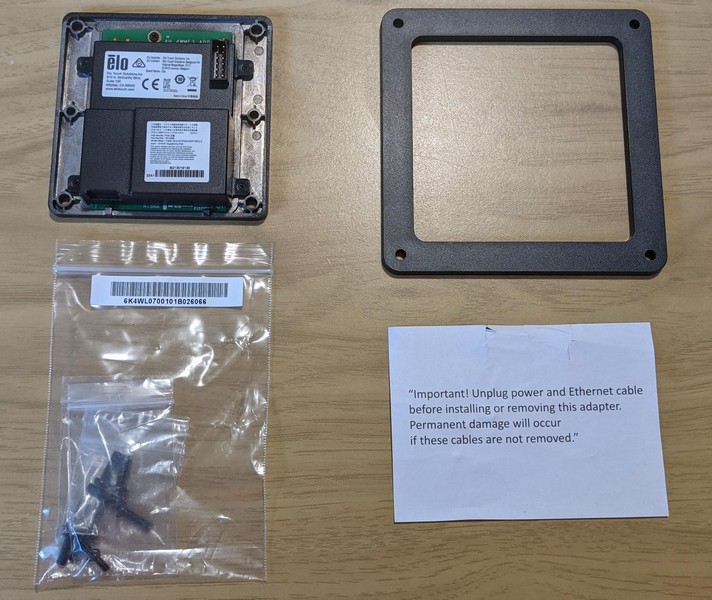

キット内容
このキットには以下に記載されているすべての部品が含まれています：

1. 1x クイックインストールガイド (E988344 QIG, i-series 4.0 POE)
2. 2x M3x8mmネジ（平頭、ジップロック袋に入れられ、ラベル付き）
3. 4x M4x12mmネジ（平頭、ジップロック袋に入れられ、ラベル付き）
4. 4x M4x12mmネジ（パンヘッド、ジップロック袋に入れられ、ラベル付き）
5. 1x POEスペーサー
6. ホットプラグ警告ラベル「重要！このアダプターを取り付けたり取り外したりする前に、電源とイーサネットケーブルを抜いてください。これらのケーブルを抜かないと永久的な損傷が発生します。」

仕様

• 標準
  • IEEE802.3, 10BASE T/1000BASE-T IEEE802.3u, 100BASE-TX
  • IEEE802.3at, Power over Ethernet
  • 伝送メディア、
  • RJ-45 (10/100BASE-T): Cat.3, 4, 5 UTP/STP RJ-45 (1000BASE-T): Cat.5, 5e, 6,7 UTP/STP
• 効率
  • 絶縁電源効率 85%
• 温度
  • 動作温度（高度に依存しない）：0°Cから40°C
  • 非動作温度（高度に依存しない）：-20°Cから70°C
  • 保護 +/-15KVのイーサネット絶縁、ESD/サージ保護 OTP、SCP、OCP保護 絶縁、1500Vrms

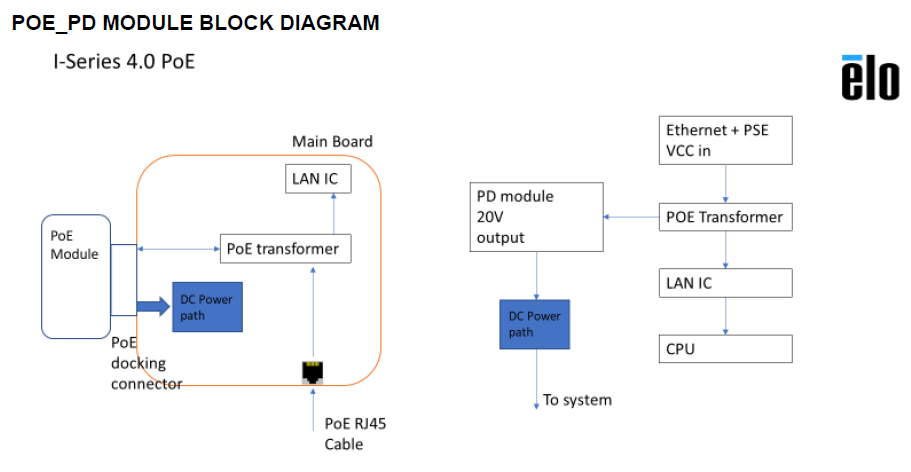

PoEブロックダイアグラム

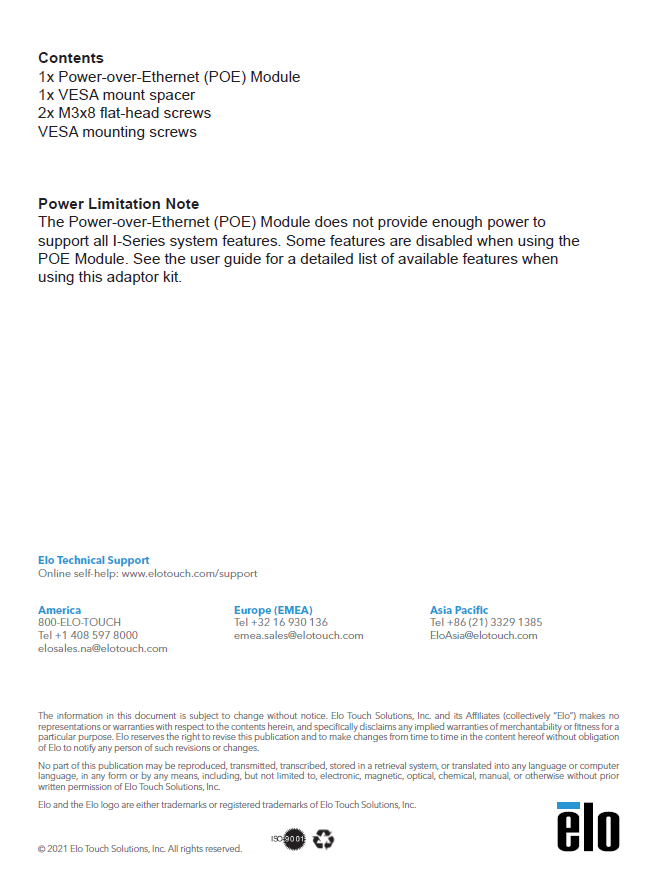

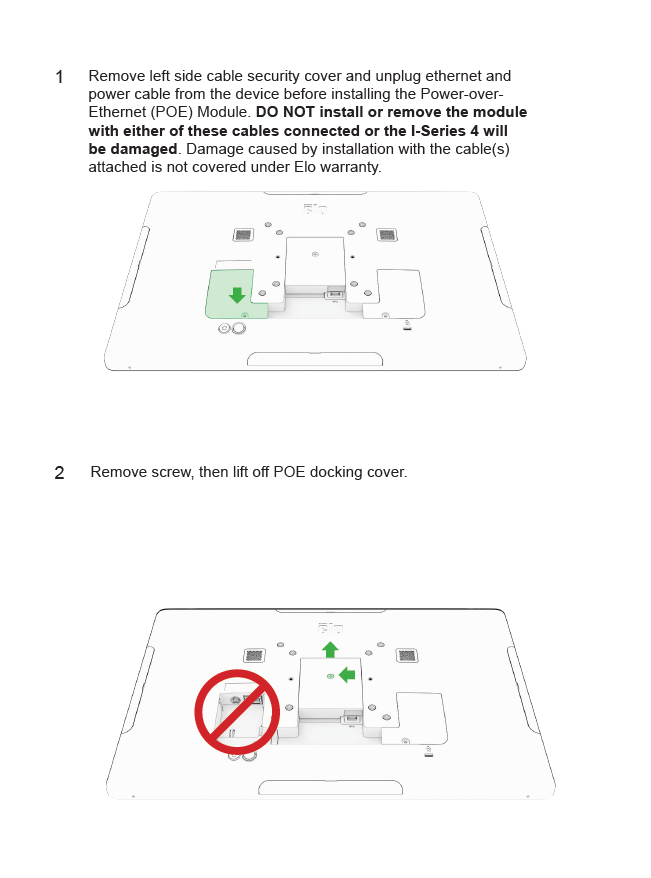

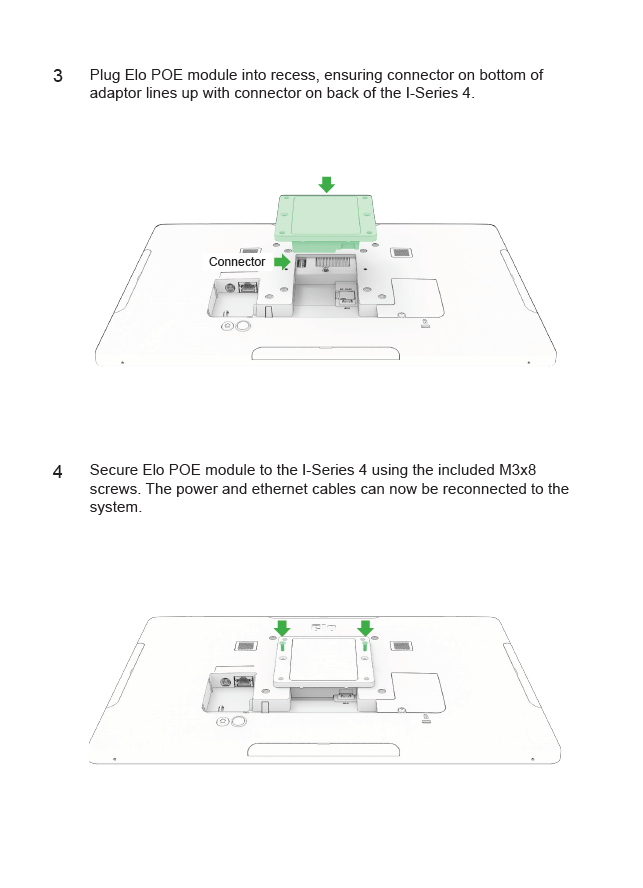

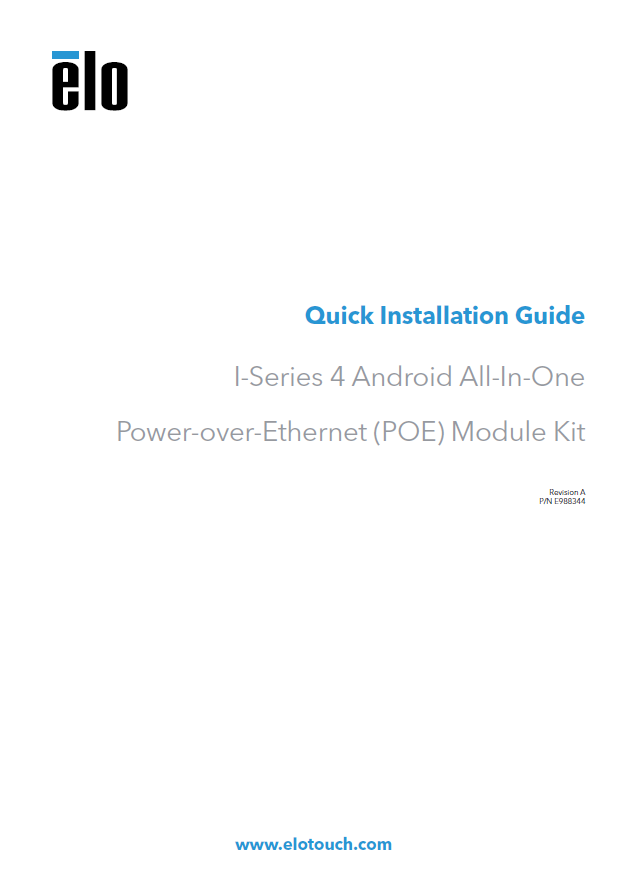

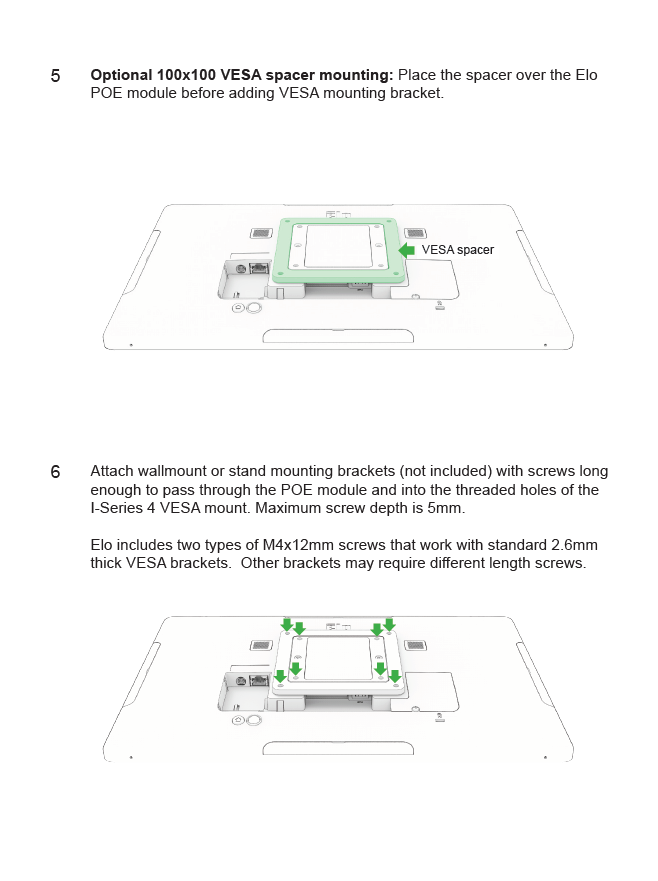

クイックインストールガイド

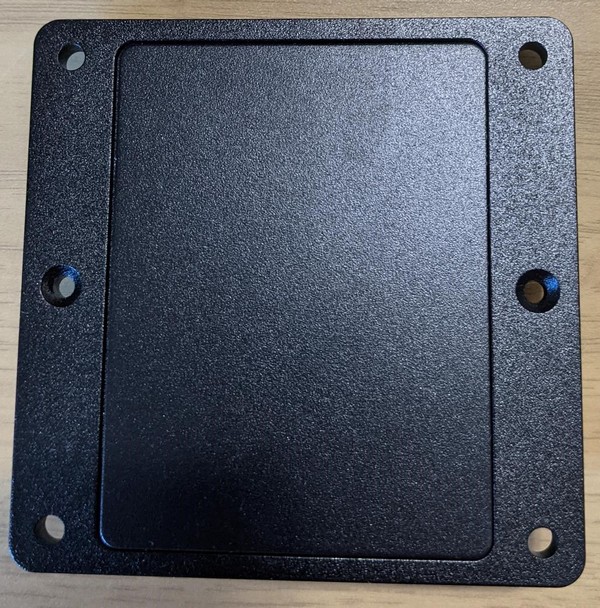

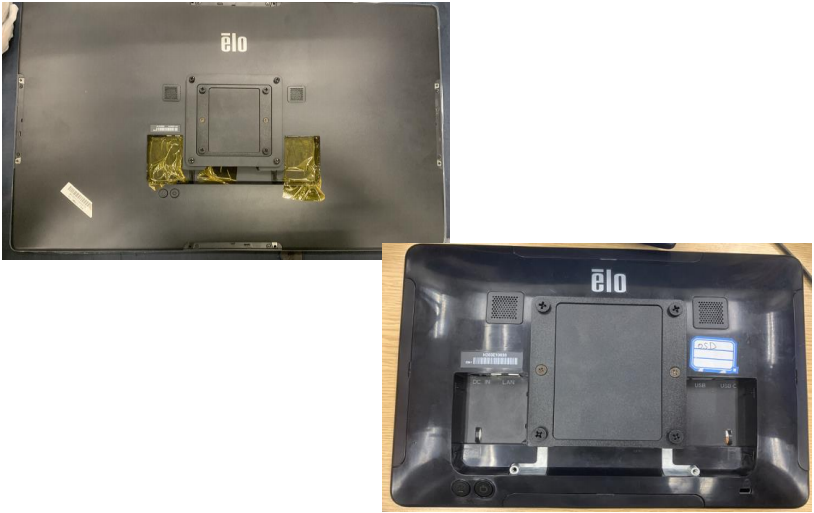

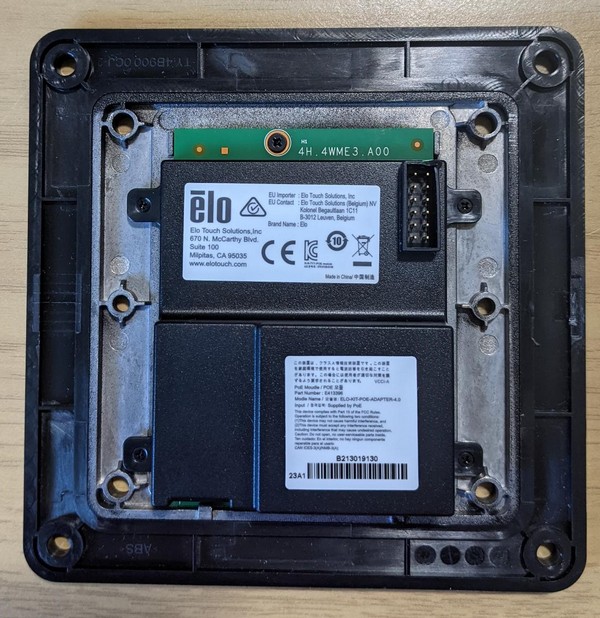

写真
