統合ガイドライン：PCAPタッチスクリーンのシーリング
エロの投影型静電容量（PCAP）タッチスクリーンの適切な統合 — 現在はゼブラテクノロジーの一部であることで、堅牢な防塵および防水シールの作成が可能になります。デザインと統合方法に応じて、シールはNEMA 4、NEMA 12、IP65基準を満たすように設計できます。
重要な配置および材料のルール：
- シールまたはガスケットはタッチスクリーンのアクティブエリアに接触してはいけません。誤動作を避けるために、カバーガラスの非アクティブな境界領域にのみ適用してください。
- シーリングには非導電性材料を常に使用してください。
- 硫黄加硫エラストマーを避けてください。硫黄はタッチスクリーンセンサー内の銀電極パターンを化学的に攻撃し、劣化させる可能性があります。
ガスケット材料の推奨
防塵または防水バリアを設計する際には、長期的な性能を確保するために以下の材料仕様を推奨します：
| シールタイプ | 推奨材料 | 適用詳細 |
|---|---|---|
| 防塵および汚れシール | オープンセルフォームガスケット。 | タッチスクリーンとフロントベゼルの間に軽く適用されます。 |
| 防水シール | シリコーン、ポリウレタン、飽和ポリオレフィン（高エネルギー放射線、過酸化物、または他の化学的架橋を使用して架橋されたもの）。 | 液体の侵入を防ぐためにカバーガラスの非アクティブな境界領域に適用されるエラストマーガスケット。 |
特定のIP等級のシーリング
アプリケーションが特定の高等級のIP等級（例：屋外キオスクや工業環境）を必要とする場合、エロは最大6mmの厚さのカバーガラスの保護前面層を使用することを推奨します。
- タッチセンサーの上に保護前面層のカバーガラス（最大6mm厚）を取り付けます。
- モニターのOSD（オンスクリーンディスプレイ）メニューにアクセスし、「タッチスルー」構成設定を有効にします。

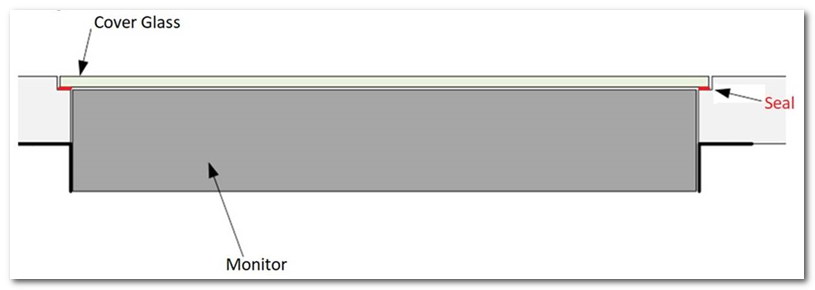

- 保護バリアを最終化するためにカバーガラスをエンクロージャベゼルに直接シールします。
注：包括的な機械図面およびレイアウトの考慮事項については添付のPCAP統合ガイドを参照してください。
```
