この記事では、PCAP技術の仕組みについて説明します

投影静電容量タッチセンサー（PCAP）は、現在すべてのプレミアムタブレットやスマートフォンで使用されており、ほとんどの商業アプリケーションで簡単に利用できる技術です

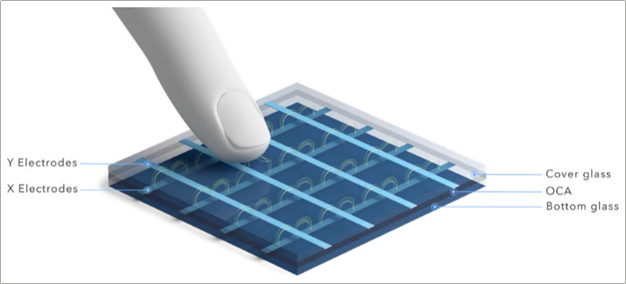

仕組み：

• 透明な導体の行と列
• 駆動電極を通して送信される電気パルス
• 受信電極が静電容量カップリングを通じて信号を受信
• 画面に触れる導電性の物体（指、PCAPスタイラス）が静電容量カップリングを変化させ、それをタッチコントローラーが検出します
• 複数の同時タッチの正確な位置がコントローラーからホストデバイス（通常はUSBまたはI2Cインターフェースを介して）に出力されます

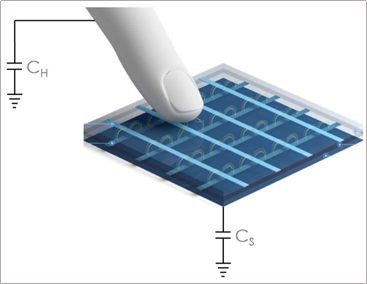

自己静電容量

• 単一電極のグラウンドに対する静電容量 – CS
• 各電極は個別に計測されます。
• 導電性のスタイラス（指またはその他）がグラウンドに静電容量を追加します。
• この電荷の変化がコントローラーによって測定されます。

主な利点

• 12点以上の真のマルチタッチ
• 迅速で敏感なタッチ応答
• 高精度と直線性
• 優れた光学的透明度
• 長期耐久性
• ドリフトフリー運用はキャリブレーションを必要としない
• 消費者向け携帯電話やタブレットの見た目、感触、性能を提供
