この記事では、EloのI-Series 4.0 AndroidデバイスのGPIOをテストする手順を提供します。

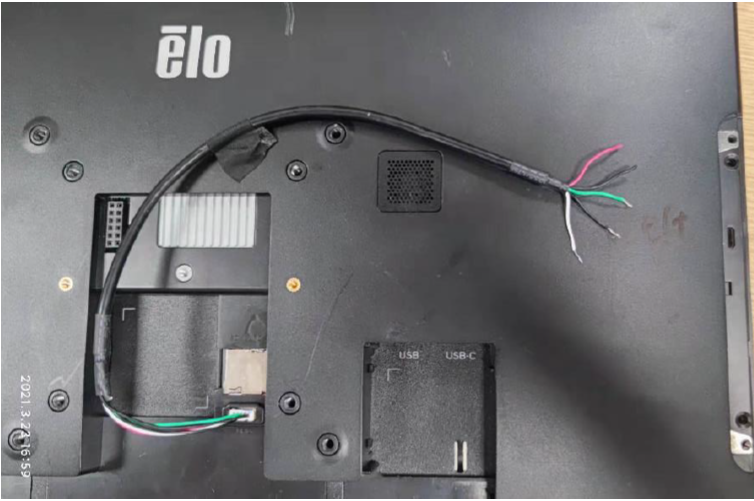

- GPIOケーブルキットを使用：P/N：E211544または同様のケーブル。ELO周辺機器テストアプリを起動し、GPIOケーブルをI-Series 4.0デバイスの背面のGPIO接続に挿入します。
| ステップ | アクション | 期待される結果 |
|---|---|---|
| a | 白いワイヤーを黒いワイヤーに短絡させる | GPIO81はLowになるはずです |
| b | 緑のワイヤーを黒いワイヤーに短絡させる | GPIO82はLowになるはずです |
| c | 赤いワイヤーの電圧を測定する | 5Vを表示するはずです |
| d | GPIO80出力をLowに設定する | 電圧は0Vに下がるはずです |
