この記事では、暗号化されたMagTek磁気ストライプリーダーからすべてのセンティネルを削除する方法を説明します。Elo部品番号E001002。

必要なツール

• Elo暗号化MagTek MSR、部品番号E001002
• Windows 7以降を実行するコンピューター
• MagTekプログラミングユーティリティ

手順

1. MagTekプログラミングユーティリティをダウンロードしてインストールします。

   インストール後、Windowsスタートメニューを開き、USBMSR Demo 2.02を起動します。

2. MSRをコンピューターに接続します。ユーティリティは、キーボードモードまたはHIDモードでMSRを検出するはずです。

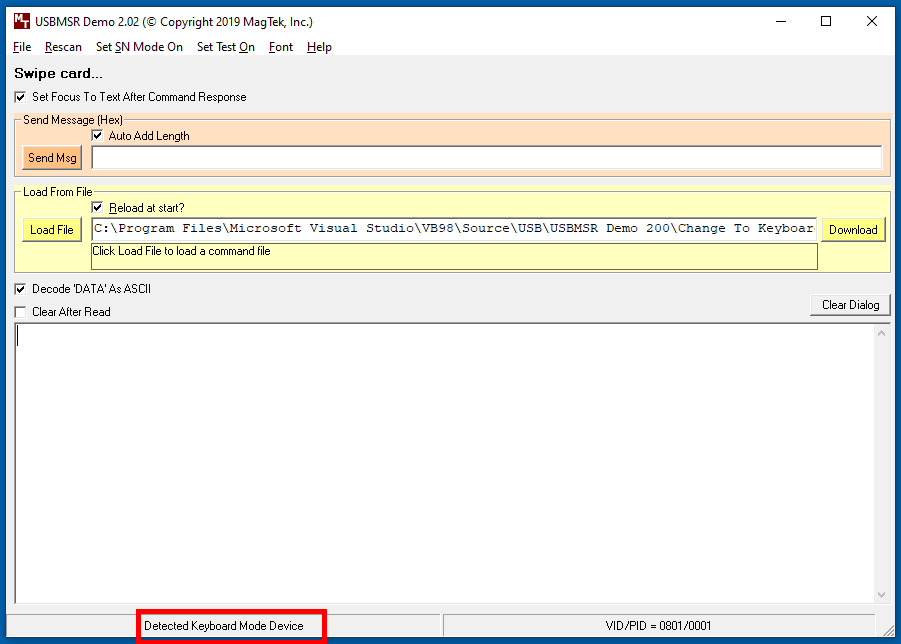

   以下の例は、キーボードモードで検出されたMSRを示しています：



3. コマンドを手動で送信するには：

   1. 送信メッセージフィールドにコマンドを入力します。
   2. 自動追加長を選択します。
   3. 送信メッセージをクリックします。

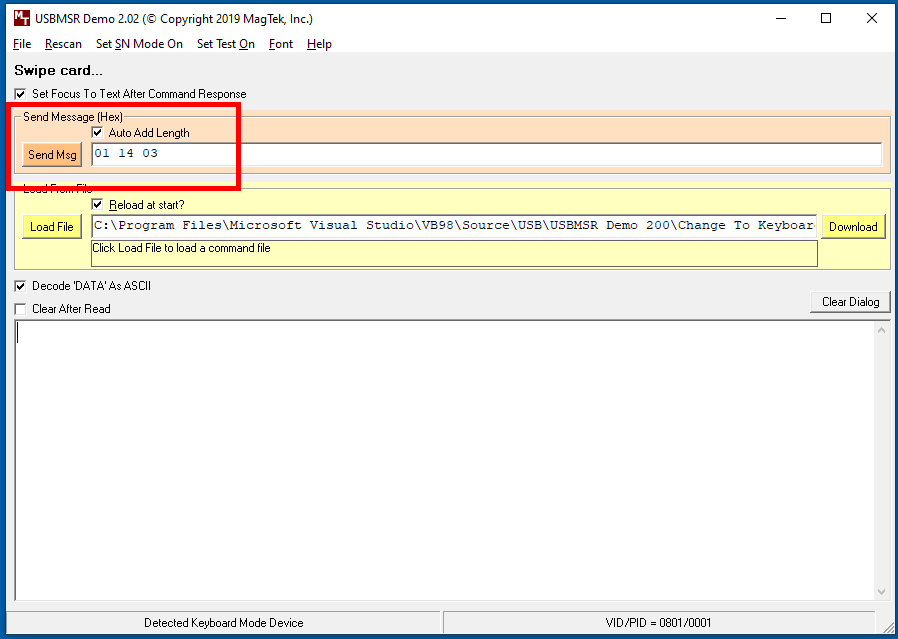

   すべてのセンティネルを削除するコマンド
   01 14 03と入力し、送信メッセージをクリックします。

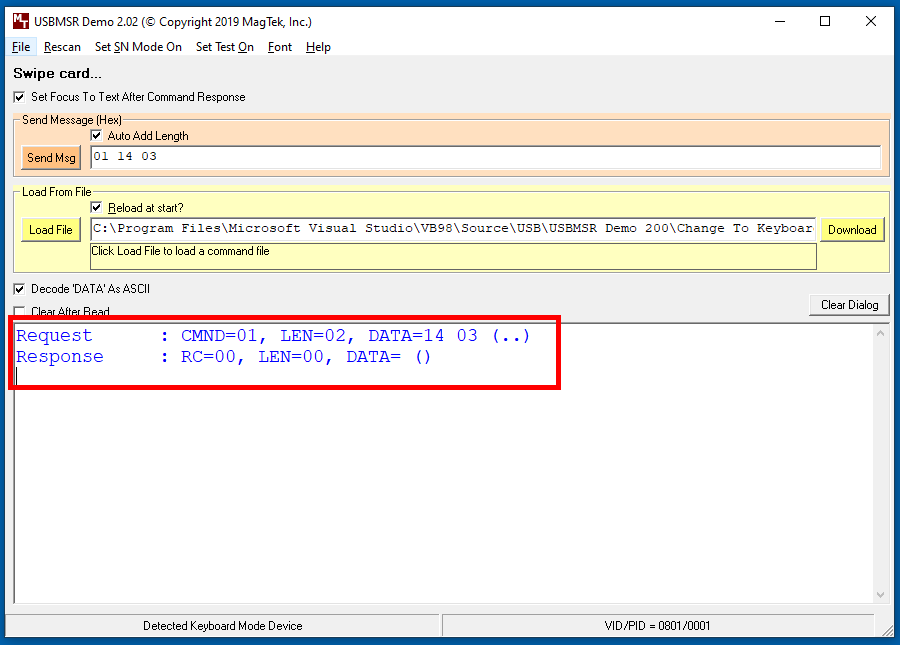

   コマンドが送信されると、ユーティリティのデータウィンドウにリクエストと応答が表示されます。

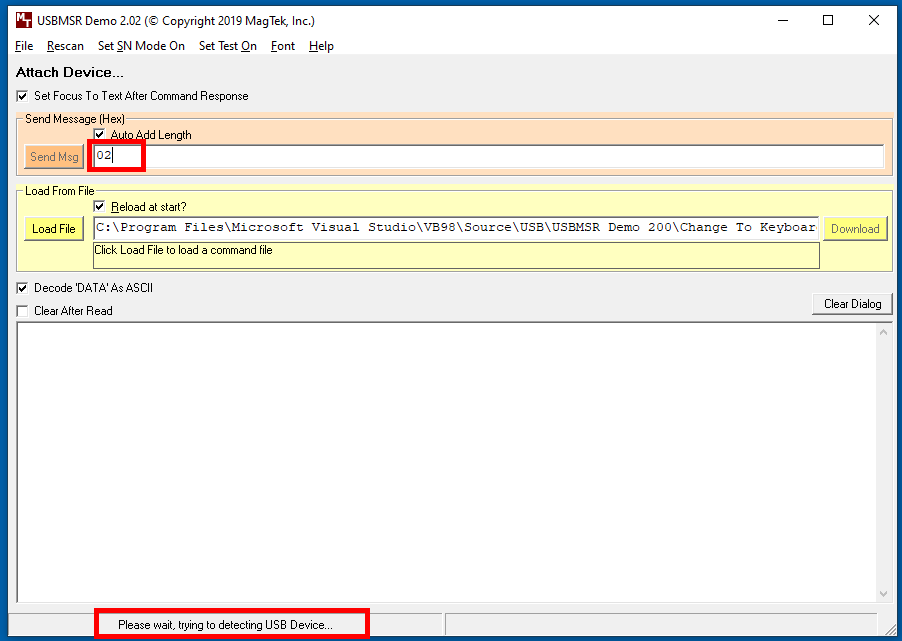

4. 02を送信メッセージフィールドに入力し、送信メッセージをクリックします。これにより、MSRの電源が再サイクルされ、変更が保存されます。

   重要：変更を加えた後、02コマンドを送信しなければなりません。そうしないと、新しい設定が保存されない場合があります。

   ユーティリティは、電源再サイクル後にMSRを自動的に再検出するはずです。



5. カードをスワイプして、MSR出力にセンティネルが含まれなくなったことを確認します。
