この記事では、EloPOS Packキャッシュドロワーの仕様について説明します
この情報はEloPOS Packユーザーマニュアルに記載されています。
EloPOSキャッシュドロワーポート (A/B)
メインキャッシュドロワーポートはRJ-12インターフェースで、+12ボルトと+24ボルトで切り替え可能な動作を提供します。デフォルトの設定は+24ボルトで、設定はEloPOS Packの底部から調整できます。

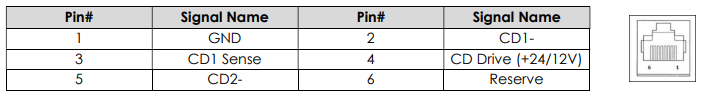

a. キャッシュドロワーポートピン割り当て

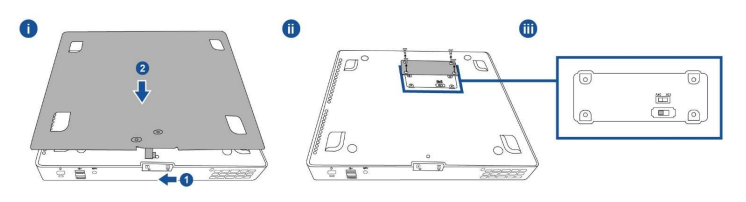

b. +12ボルトと+24ボルトの切り替え
i. ラッチをスライドさせてEloPOS Packからマウントブラケットを解除し、その後EloPOS Packを後方にスライドさせてブラケットから分離します。
ii. EloPOS Packの底部からカバーを取り外してスイッチを露出させます。
iii. キャッシュドロワーの電源のためにスイッチを24Vまたは12Vの間でスライドさせます。
ii. EloPOS Packの底部からカバーを取り外してスイッチを露出させます。
iii. キャッシュドロワーの電源のためにスイッチを24Vまたは12Vの間でスライドさせます。
