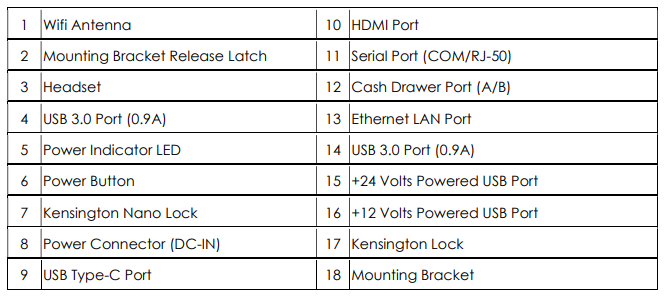

この記事では、EloPOS Packコネクターパネルとインターフェースの説明を提供します

この情報はEloPOS Packユーザーマニュアルにも記載されています。





1. Wifiアンテナ
Wifiが必要な場合は、同梱のアンテナをEloPOS Packに取り付けてください。アンテナは2.4Gおよび5GHzバンドに対応しています。

2. マウンティングブラケットリリースラッチ
ラッチを右にスライドさせると、EloPOS Packからマウンティングブラケットが解除されます。

3. ヘッドセット
オーディオポートは、ヘッドセットとマイクの接続用に設計されています。

4. USB 3.0ポート (0.9A)
EloPOS Packのフロントパネルには、2つの標準Super Speed USB 3.0ポートがあります。

5. 電源インジケーターLED
電源インジケーターLEDはEloPOS Packの状態を示します。詳細はセクション3を参照してください。

6. 電源ボタン
電源ボタンを押して、EloPOS Packの電源を入れたり切ったりします。

7. Kensington Nano Lock
Kensington Nano LockはEloPOS Packを希望の取り付け場所に固定するための超薄型の盗難防止機構です。Kensingtonケーブルロックは含まれていません。

8. 電源コネクタ (DC-IN)
EloPOS Packの電源を入れるには、AC/DC電源アダプタキットのDCコネクタをデバイスの電源接続部に差し込んでください。

9. USB Type-Cポート
USB Type-Cポートは他のタイプC互換デバイスへの接続を許可します（最大27W）。

10. HDMIポート
HDMIポートはHDMI入力を備えたディスプレイへの接続を許可します。

11. シリアルポート (COM/RJ-50)
シリアルポートはRJ-50インターフェース接続用のネイティブRS-232仕様です。

12. キャッシュドロワーポート (A/B)
主要なキャッシュドロワーポートはRJ-12インターフェースで、+12ボルトおよび+24ボルトでの切替動作を提供します。デフォルト設定は+24ボルトで、設定はEloPOS Packの底部から調整できます。

13. Ethernet LANポート
Ethernet LANポートは、ネットワーク用に最大1 Gbpsの速度を提供します。

14. USB 3.0ポート (0.9A)
背面には2つの標準Super Speed USB 3.0ポートがあります。

15. +24ボルト給電USBポート
+24ボルト給電USBポートはすべてのモデルに含まれています。+24ボルト給電USBの最大電力定格は24ボルトで0.5アンペアです。EloPOS Packが100％の負荷で動作しており、24V給電USBポートを除くすべてのI/Oポートが接続されている場合は、各ポートの最大電力負荷で、+24ボルト給電USBポートを使用しないでください。+24ボルト周辺機器用に外部電源アダプタを使用してください。

全体的な周辺機器の電力消費が以下を超えないようにしてください（EloPOS Packが最大電力消費で動作していると仮定しています）：

16. +12ボルト給電USBポート
+12ボルト給電USBの最大電力定格は12ボルトで1アンペアです。

17. Kensingtonロック
KensingtonロックはEloPOS Packを希望の取り付け場所に固定するための標準的な盗難防止機構です。Kensingtonケーブルロックは含まれていません。

18. マウンティングブラケット
ブラケットには、4つのM4または#8のマウンティングスクリューを使用してテーブルに取り付けるための4つの穴があります。スクリュー頭の高さは3.0 mm (0.118”)以下でなければなりません。壁に取り付ける場合は、4つのM3または#8スクリューを使用することをお勧めします。スクリューの長さは25 mmより長く、スクリュー頭の高さは3.0 mm (0.118”)以下である必要があります。
