この記事では、Eシリーズ2オールインワンタッチコンピュータのレイアウトと接続に関する情報を提供します。

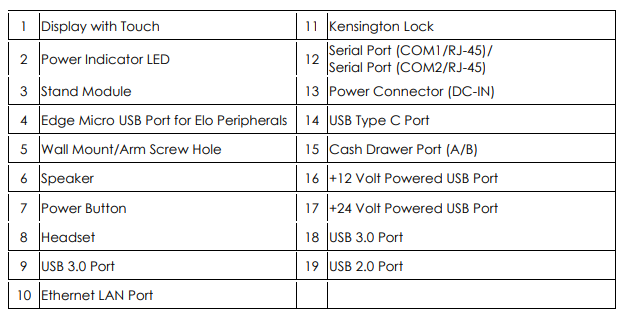

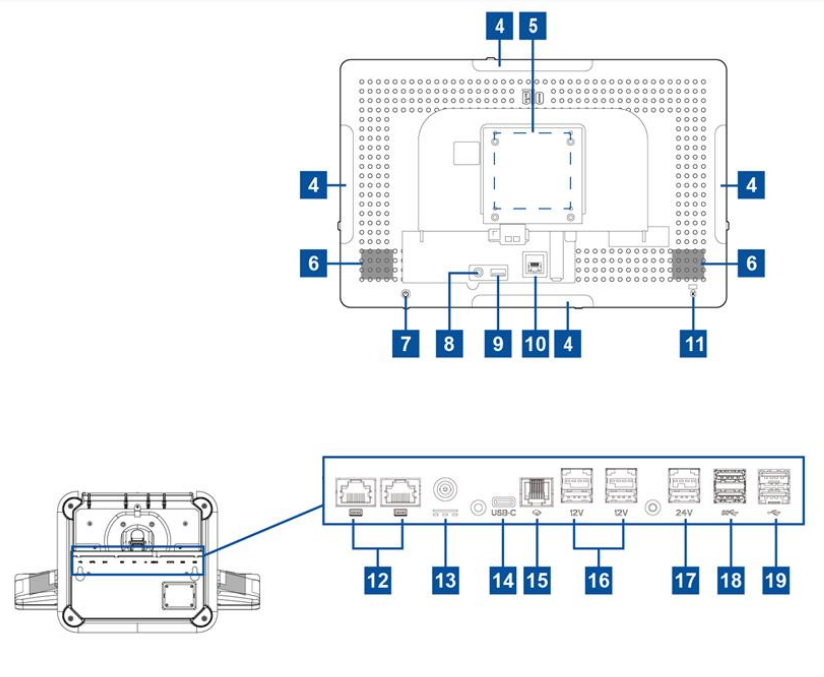

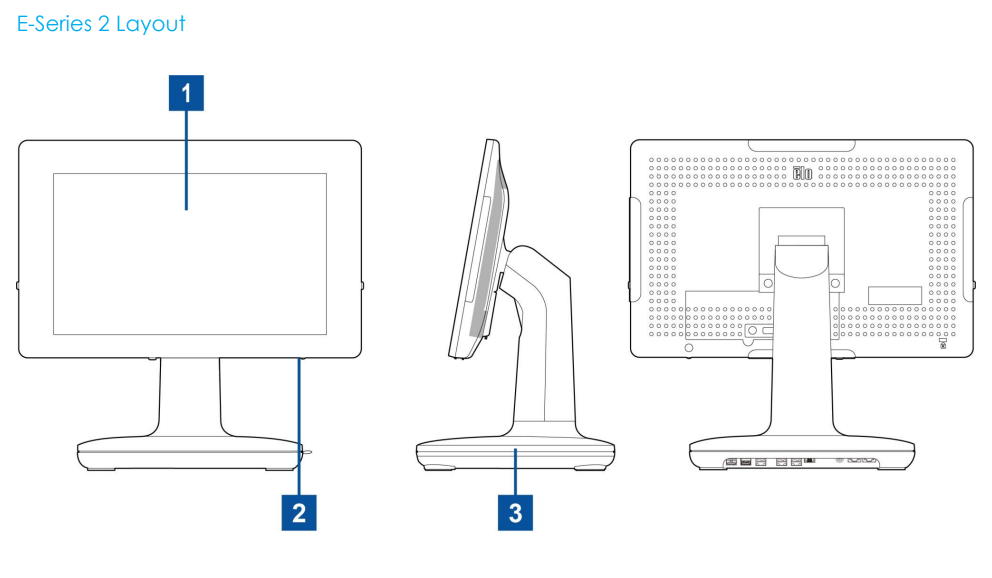

Eシリーズ2のレイアウトと接続は以下に示されています。

詳細はEシリーズ2ユーザーマニュアル.pdfで確認できます。




1. タッチ対応ディスプレイ
このモデルは以下のタッチ技術で利用可能です。

• TouchPro、ゼロベゼルプロジェクティブキャパシティブ（PCAP）

2. 電源インジケーターLED
電源インジケーターLEDはタッチコンピュータの状態を示します。詳細についてはユーザーマニュアルの第3章を参照してください。

3. スタンドモジュール
スタンドモジュールはEloオールインワンタッチコンピュータを支える堅牢なデザインです。

4. エッジマイクロUSBポート（アクセサリーキット - 接続）
Eシリーズ2は、オプションの周辺機器を取り付けるためにディスプレイ上に4つのエッジUSBポートを備えています。周辺機器はエッジに取り付けて固定することができ、多くのIO周辺機器の要件に対応できます。

5. VESAマウント
75x75mmの4ホールマウントパターンがモニターの裏に用意されており、M4スクリューに対応しています。
VESA FDMI準拠のカウントは次のようにコードされています: VESA MIS-D, C

6. スピーカー
2つの統合2ワットスピーカーがオーディオ出力を提供します。

7. 電源ボタン
電源ボタンを押すことでタッチコンピュータシステムの電源をオン/オフします。

8. ヘッドセット
オーディオポートはヘッドセットとマイクの接続用に設計されています。

9. USB 3.0ポート
標準のスーパースピードUSB 3.0ポートがタッチコンピュータシステムの裏側に利用可能です。

10. イーサネットLANポート
Eシリーズ2イーサネットLANポートは、ネットワーク用に最大1 Gbpsの速度を提供します。

11. ケンジントンロック
ケンジントンロックは、デスクトップを希望するマウント場所に固定するための標準的な防盗機構です。ケンジントンケーブルロックは含まれていません。

12. シリアルポート（COM1/RJ-45）/シリアルポート（COM2/RJ-45）
シリアルポートはRJ-45インターフェース接続のRS-232仕様です。

13. 電源コネクタ（DC-IN）
タッチコンピュータの電源を入れるには、AC/DC電源アダプタキットのDCコネクタをデバイスの電源接続部に差し込みます。

• 注意: スタンドモジュールからDCプラグを取り外す必要がある場合は、以下の図のように持って慎重に取り外してください。

14. USB Type-Cポート
USB Type-Cポートは他のType-C対応デバイスとの接続を可能にします。

15. キャッシュドロワーポート（A/B）

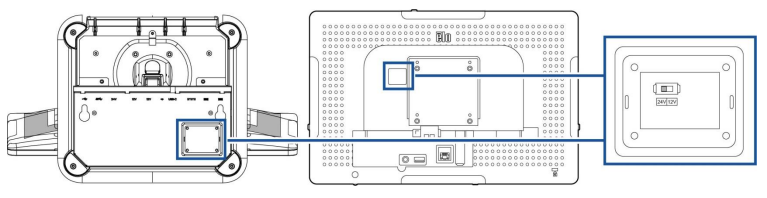

メインキャッシュドロワーポートはRJ-12インターフェースデザインで、+12ボルトと+24ボルトの切り替え動作を提供します。デフォルト設定は+24ボルトで、設定はスタンドモジュールの底またはモニターの裏から調整可能です。

a. キャッシュドロワーポートピン割り当て

16. +12ボルト駆動USBポート
+12ボルト駆動USBの最大出力は1.5アンペアの12ボルトに制限されます。

17. +24ボルト駆動USBポート
+24ボルト駆動USBポートの仕様はすべてのEシリーズ2モデルに設計されています。+24ボルト駆動USBの最大出力は2.3アンペアの24ボルトです。特別な状況では、システムが100%の負荷で動作している場合に、外部電源アダプタを使用してください（ボード上の24V駆動USBポートは使用しないでください）。すべてのI/Oポートが接続されている場合、それぞれのポートの最大電力負荷に対して、以下のことを確認してください。全体の周辺機器の電力消費が次の数値を超えないこと（システムが最大電力消費で動作していると仮定した場合、これはPOSアプリケーションでは一般的ではありません）：156Wを超えないこと。

18. USB 3.0ポート
タッチコンピュータシステムの入出力パネルには、2つの標準スーパースピードUSB 3.0ポートがあります。

19. USB 2.0ポート
タッチコンピュータシステムの入出力パネルには、2つのUSB 2.0ポートがあります。
